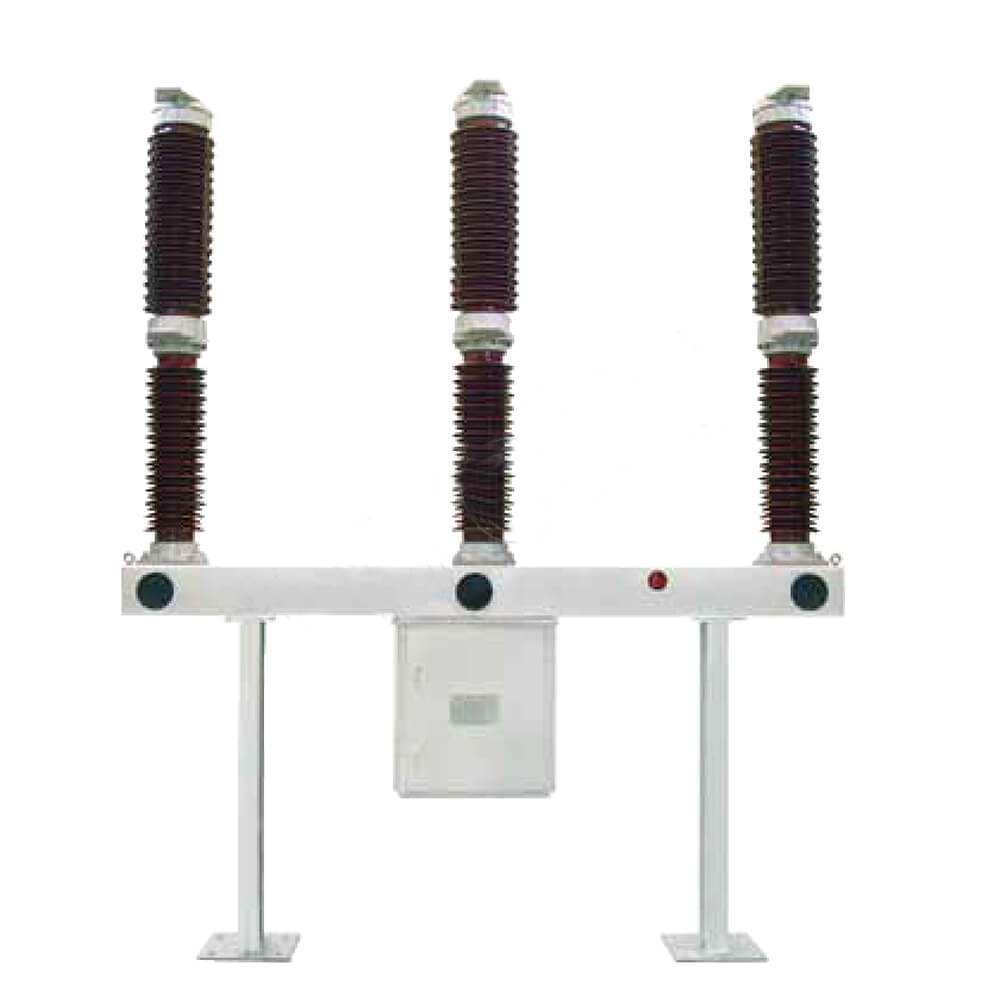

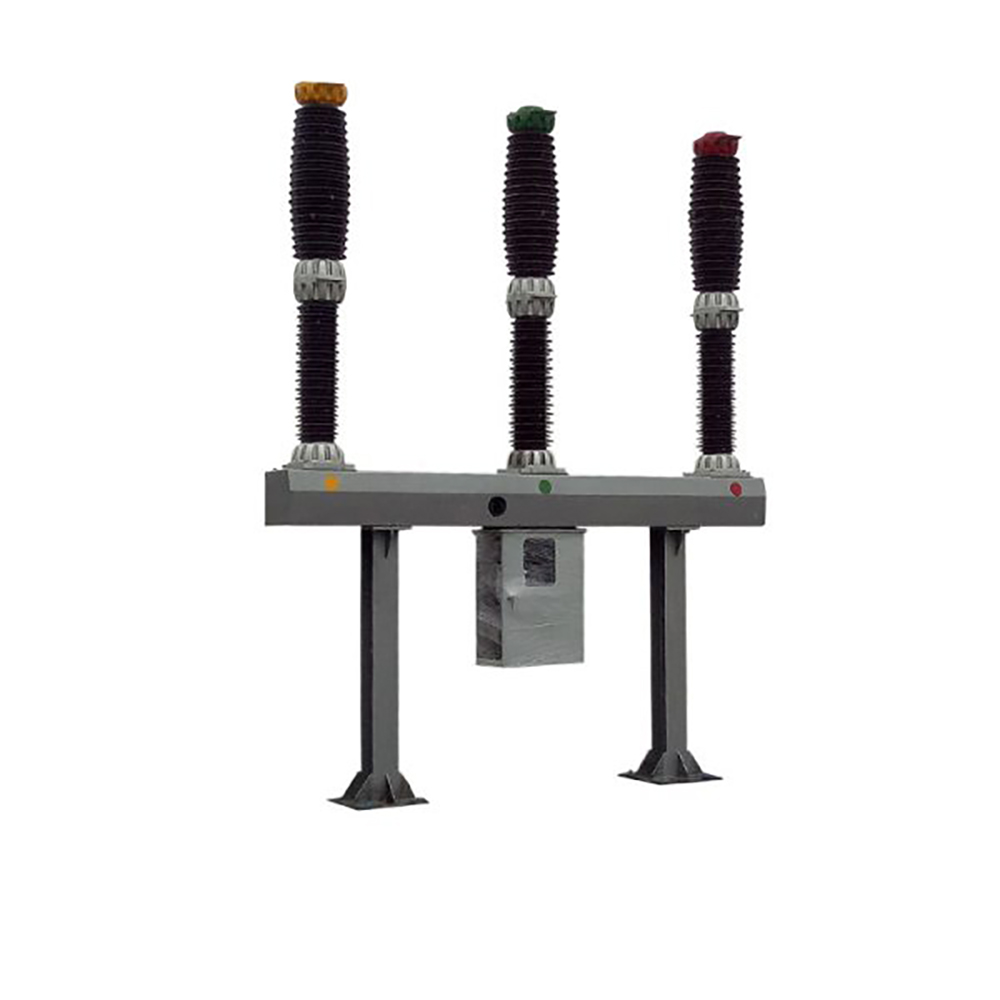

LW36-126 110 кВ 126 кВ відкритий вимикач SF6 SF6

LW36-126 110 кВ 126 кВ відкритий вимикач SF6 SF6

LW36-126/145-це комбінований апарат, включаючи вимикач резервуару SF6 з технологією вимирання дуги самостійного клаптики. Перемикачі автоматичних вимикачів доступні для поодинокості або трьох полюсних операцій ， використовуються для розриву струму, струму несправності або для перемикання електричних ліній, і, таким чином, реалізує контроль та захист систем живлення. Він здатний регулярно працювати, а також може використовуватися як підключений вимикач. Новий механізм роботи пружини забезпечує високу надійність та безпеку.

LW36-126/3150-40 Самоенергетичний вимикач високої напруги SF6-це відкритий вимикач, призначений для систем змінного струму високої напруги. Він ідеально підходить для використання в електричних сітках з максимальною напругою 145 кВ та номінальною частотою 50 Гц. Цей вимикач використовується для переривання номінальних струмів, струмів несправностей або для перемикання ланцюгів, забезпечуючи необхідне управління та захист для систем електроенергії. Він також підходить для використання як вимикач посилань у мережевих взаємозв'язках.

Цей продукт використовує газ SF6 як як гасіння дугового, так і ізоляційного середовища. Він оснащений новітньою технологією гасіння дуги та оснащений новим весняним механізмом. LW36-126/3150-40 пропонує тривалий електричний термін експлуатації, низькі зусилля, низький рівень шуму та високу надійність, що робить його найбільш надійним вибором для областей високої висоти або потужних систем 132 кВ. Він також може замінити імпортну продукцію одного типу.

Структурні особливості

Переривник для вимикача приймає трифазну порцелянову колонку з однопровною структурою. Три фази оснащені механізмом експлуатації пружини, який центрально розташований та трифазний, тому зовнішній вигляд є новим і вишуканим. Перекарок використовує газ SF6 як ізоляцію та гасіння дуги. Під час експлуатації підключений триполюсний газ SF6 вимикача, а для контролю його тиску та щільності використовується реле щільності типу вказівника. Завдяки принципу гасіння дуги самоенергетики та оптимізованої конструкції в системі руху вимикача, механічна ефективність ефективно покращується, а робоча робота мінімізується;

Відмінна ефективність розриву та довге електричне життя;

Монтажна рама та опора виготовлені з високоякісних сталевих пластин, які зігнуті в цілому. Поверхнева обробка приймає процес гарячого гальвановізації. Усі оголені кріплення виготовлені з високоміцних матеріалів та гарячих оцинкованих, або стандартних деталей з нержавіючої сталі. Механізм коробка виготовлена ​​з нержавіючої сталі, тому продукт має відмінну стійкість до корозії; висока механічна надійність і може експлуатуватися часто;

Через властиву високій міцності на сірчаний гексафторид гексафториду та оптимальний контактний рух вимикача, вимикач вимикає ємнісний струм без правління; Зовнішній рівень ізоляції високий, зовнішня ізоляція розроблена з великою відстані повзучості, відстань відношення повзучості становить ≥31 мм/кВ, а продуктивність опору бруду відмінна. Він також може безпечно працювати в суворих умовах;

Сильна здатність до перенесення струму: випробування на підвищення температури проводиться відповідно до 1,2 рази, чинного струму 3150A, тобто 3780A, і все ще є великий запас для підвищення температури в кожній точці;

Загальний вигляд продукту є компактним, встановлення та введення в експлуатацію на місці зручні, а навантаження на технічне обслуговування невелике.

Заявки:

Захист потужності сітки: широко використовується в сітках потужності 132 кВ або більш високої напруги для захисту та управління.

Операції комутації: підходить для перемикання ланцюга та як вимикач посилань у взаємозв'язку системної системи.

Використання висоти: Ідеально для використання у висотних областях завдяки його надійній дизайні та передовій технології.

Екологічні умови для використання

Звичайні умови навколишнього середовища для використання відповідають наступним вимогам:

а) температура навколишнього повітря -25 ℃ (-40 ℃) ~ +40 ℃;

б) висота ≤2500 м (2000 м);

в) швидкість вітру ≤34 м/с;

г) щоденна різниця температури ≤25 ℃;

д) інтенсивність сонячного світла ≤1000 Вт/м;

f) Інтенсивність землетрусу на рівні землетрусу 8 градусів (горизонтальне прискорення 0,2 г, вертикальне прискорення 0,1 г);

g) товщина льоду ≤10 мм;

h) рівень забруднення повітря не перевищує рівень ⅲ в GB/T 5582;

i) Місце установки на відкритому повітрі.

Якщо у користувача є спеціальні вимоги до умов використання середовища, він може домовитися з експертами Liond.

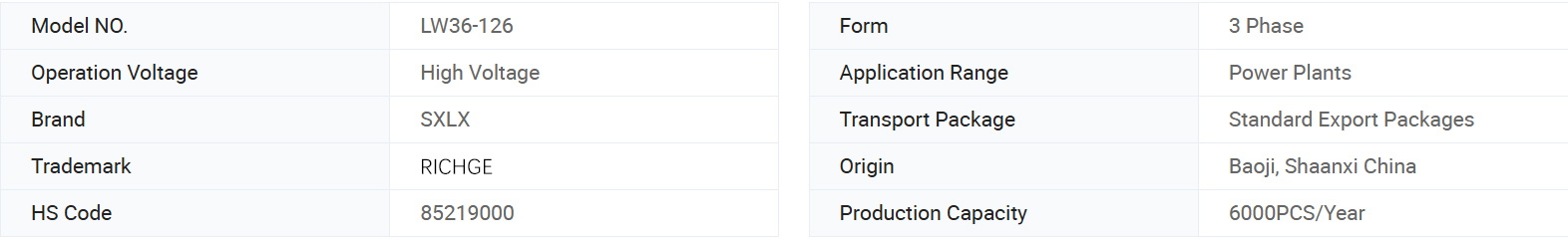

Основна інформація.

Технічні параметри

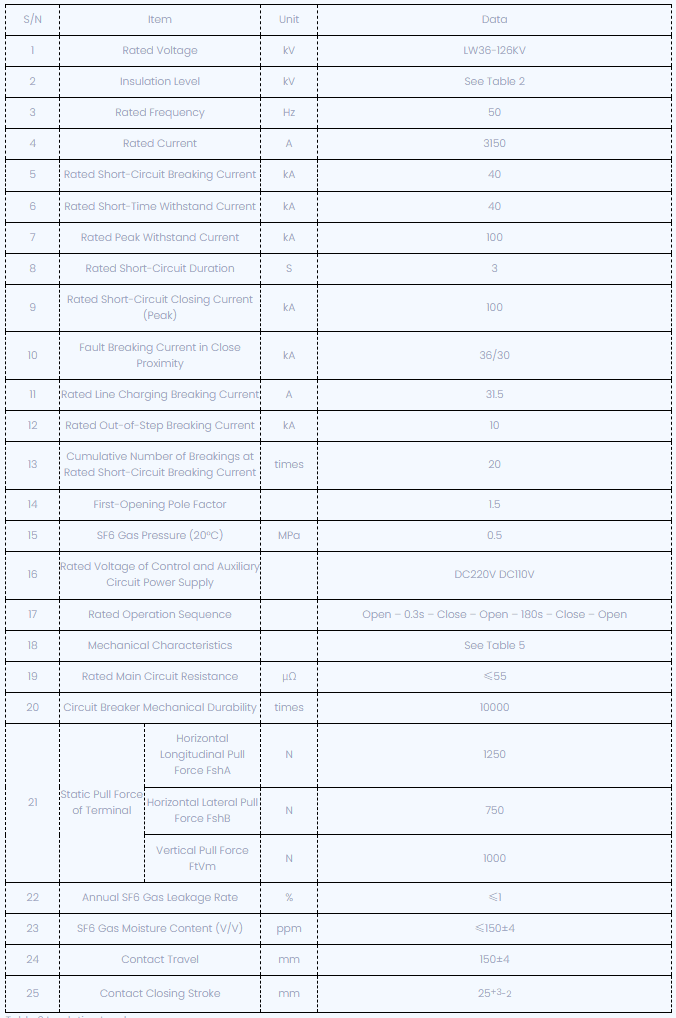

Технічні параметри вимикача LW36-126 SF6

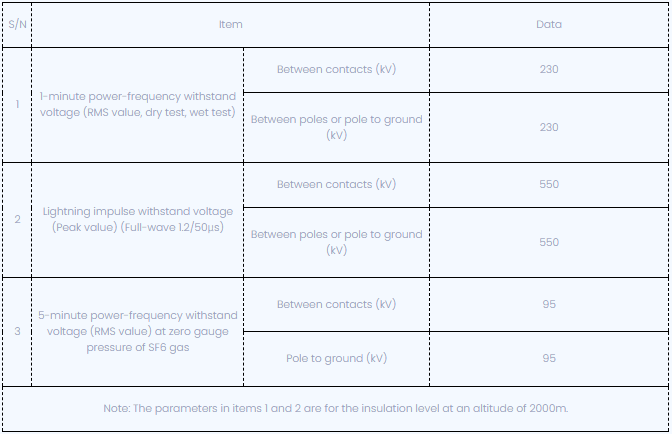

Таблиця 2 рівень ізоляції

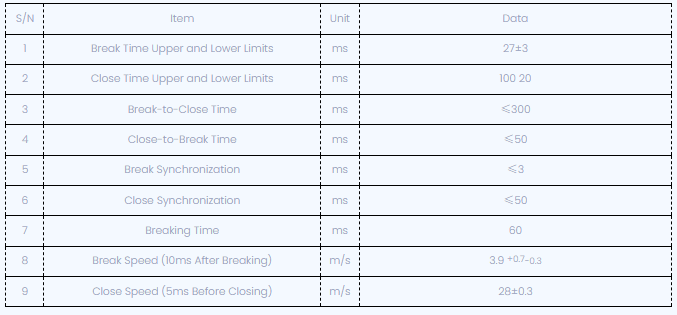

Таблиця 3 Механічні характеристики

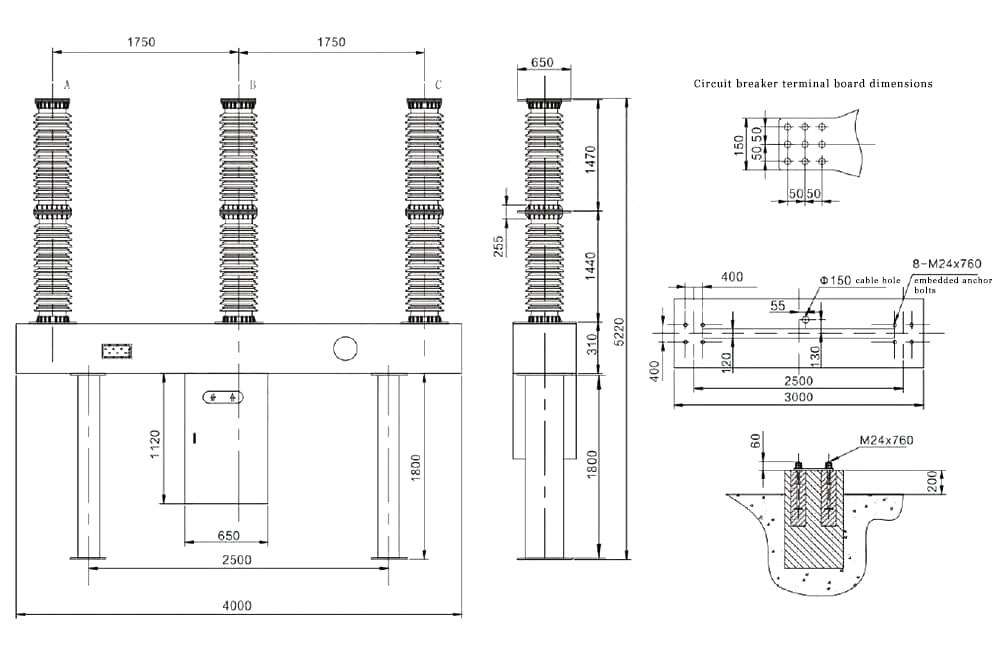

Технічний малюнок

Повідомлення про замовлення вимикача LW36 SF6

Модель та технічні характеристики вимикача;

Оцінені електричні параметри (напруга, струм, струм розриву тощо)

Умови навколишнього середовища для використання (температура навколишнього середовища, висота, рівень забруднення навколишнього середовища)

Електричні параметри рейтингу управління (номінальна напруга двигуна зберігання енергії, номінальна напруга котушки відкриття та закриття);

Назва та кількість запчастин, спеціальне обладнання та інструменти, необхідні (потрібно замовити окремо);

Напрямок проводки первинного верхнього терміналу.

Повідомлення про замовлення вимикача LW36 SF6

Модель та технічні характеристики вимикача;

Оцінені електричні параметри (напруга, струм, струм розриву тощо)

Умови навколишнього середовища для використання (температура навколишнього середовища, висота, рівень забруднення навколишнього середовища)

Електричні параметри рейтингу управління (номінальна напруга двигуна зберігання енергії, номінальна напруга котушки відкриття та закриття);

Назва та кількість запчастин, спеціальне обладнання та інструменти, необхідні (потрібно замовити окремо);

Напрямок проводки первинного верхнього терміналу.
