Міні-циліндр з нержавіючої сталі серії MA (загальний економічний тип)

Бренд: SOLH від Richge Technology

Огляд продукту

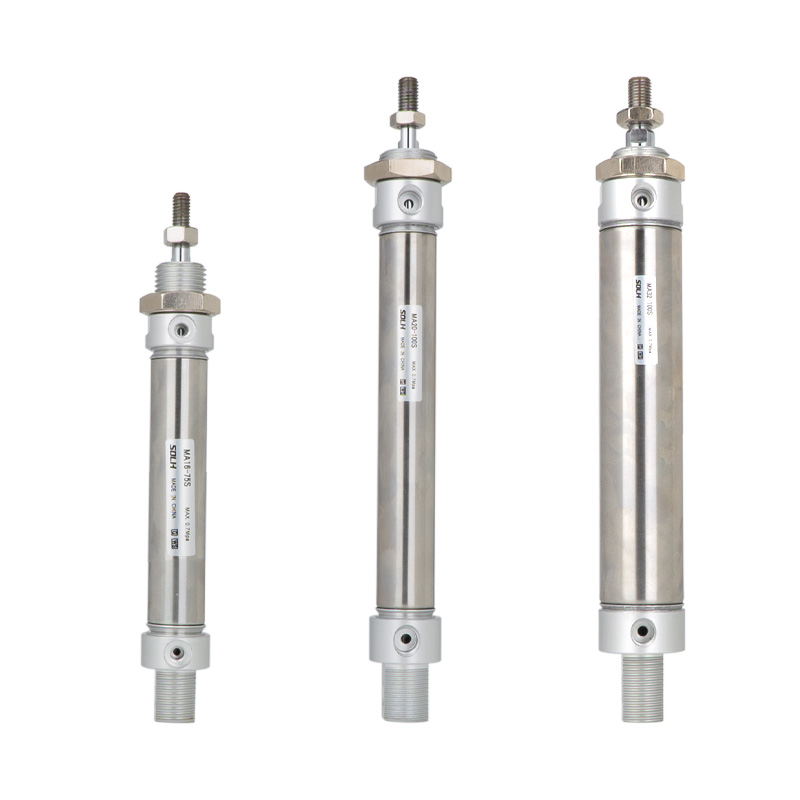

     Економічний міні-циліндр з нержавіючої сталі серії SOLH MA, діаметр отвору φ16/20/25/32/40/50/63 мм. Взаємозамінний із серією SMC CM2/CM3. Висока вартість, зріла структура, універсальні монтажні розміри та стійкість до корозії. Широко застосовується в легкій промисловості, електроніці, пакуванні, харчуванні та невеликому автоматизованому обладнанні для легких і середніх навантажень, чутливих до бюджету, чистих або вологих робочих умов.

Основна структура та особливості дизайну

   1. Стандарт: внутрішній стандарт підприємства, взаємозамінний із SMC CM2/CM3.

   2. Матеріал: стовбур і шток поршня з нержавіючої сталі 304, торцеві кришки з алюмінієвого сплаву, стійкі до іржі для вологих, слабких кислот, слабких лугів і чистого середовища.

   3. Структура: гофрована торцева кришка та стовбур, стабільна структура та конкурентоспроможна вартість, пряма циліндрична форма для легкого обслуговування.

   4. Варіанти операцій

     -- MA подвійної дії: подача повітря з обох кінців, найпоширеніша стандартна модель

     -- Подовження пружини MSA односторонньої дії: автоматично висувається, коли повітря відключається

     -- MTA Повернення пружини односторонньої дії: автоматично втягується, коли повітря відключається

     -- Подвійна штанга MAD: штанга витягнута з обох сторін, синхронний рух, подвоєний ефективний хід

     -- Регульований хід MAJ: подвійної дії з тонким регулюванням ходу для точного позиціонування

   5. Подушка: стандартна гумова накладка проти зіткнення; Додаткова регульована повітряна подушка MAC для зменшення удару та шуму під час руху на високій швидкості.

   6. Ущільнення: спеціальне двонаправлене ущільнення з канавкою для зберігання масла, низький тиск запуску, робота без масла, термін служби ≥5 мільйонів циклів.

   7. Визначення положення: всі моделі вбудоване магнітне кільце (суфікс S), сумісне з магнітними перемикачами AirTAC CS1-G або SMC M9B для зворотного зв’язку щодо положення поршня.

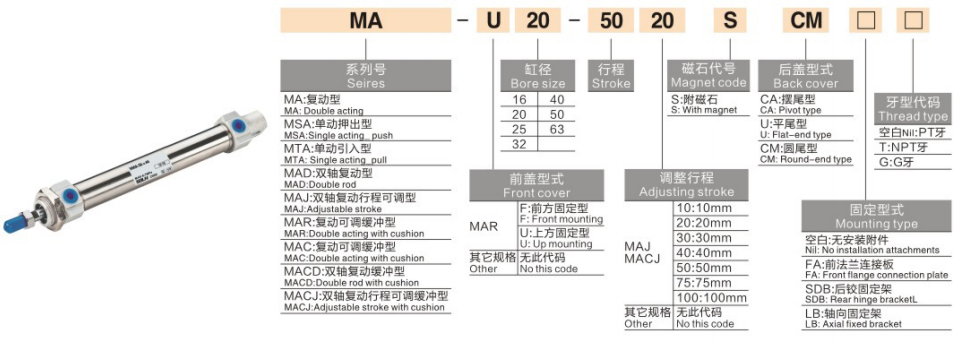

Повне правило кодування моделі

   1. Приклад моделі: MA25-100S-CM-FA

Довідкові приклади стандартного замовлення

     -- MA32-75S-CM: Bore32, stroke75, подвійної дії, циліндричний хвіст, вбудований магніт

     -- MTA20-50S-U: Діаметр 20, хід 50, зворотна пружина односторонньої дії, плоский хвіст

     -- MAJ40-100S-CA: Діаметр 40, хід 100, регульований хід, хвіст із скобою

Універсальні технічні умови

Теоретична сила тяги та тяги при 0,5 МПа (один стрижень, одиниця: N)

   1. МА подвійної дії

   2. MTA односторонньої дії (пружинне повернення при 0,5 МПа)

Монтажні форми та похідні моделі

   1. Задня частина та варіанти кріплення

     -- Циліндричний хвіст CM: стандартний прямий монтаж (найпопулярніший)

     -- Хвіст CA Clevis: задній шарнір для механізму повороту

     -- U Плоский хвіст: встановлення на площині для обмеженого осьового простору

     -- Фланець FA/FB: кріплення передньої/задньої фланцевої пластини

     -- Кріплення на ніжку LB: встановлення бокового осьового кронштейна

     -- Подвійна скоба SDB: шарнірне з’єднання для поворотного руху

   2. Основні похідні версії

     -- MA: Стандартна подвійна дія з вбудованим магнітом

     -- MSA/MTA: пружина односторонньої дії висунута/повернена пружина

     -- MAD: подвійний стрижень подвійної дії

     -- MAJ: регульований хід подвійної дії

     -- MAC: подвійної дії з регульованою повітряною подушкою

3-етапний посібник із швидкого вибору

   1.Вибір стовбура: обчисліть необхідну тягу та горизонтальне навантаження, запас запасу міцності ≥50%; вибирайте MA переважно для легких і середніх навантажень і чутливих до витрат проектів.

   2. Підтвердження ходу: додайте додатковий запас ходу 10 ~ 20 мм; Максимальний хід: подвійної дії ≤500 мм, одинарної дії ≤100 мм.

   3. Відповідність конфігурації

     -- Операція: подвійної дії → MA; зворотна пружина односторонньої дії → MTA; точне налаштування ходу → MAJ

     -- Подушка: виберіть регульовану повітряну подушку MAC, коли швидкість бігу >500 мм/с

     -- Відгук про положення: усі моделі, оснащені вбудованим магнітом, відповідають магнітним перемикачам CS1-G / M9B

Резюме одним реченням

     Економічний міні-циліндр з нержавіючої сталі SOLH MA взаємозамінний із серією SMC CM2/CM3, забезпечує велику кількість варіантів і вибір монтажу, рентабельний лінійний привід для автоматизації легких і середніх навантажень, пакувальних, харчових та електронних ліній виробництва.
