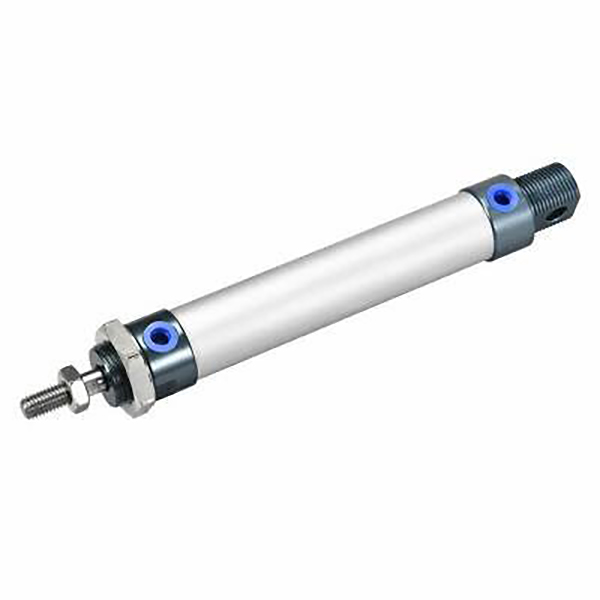

Міні-циліндр з алюмінієвого сплаву серії MAL | Легкий економічний пневматичний циліндр

Бренд: SOLH від Richge Technology

1. Огляд продукту та основні структурні характеристики

     Серія SOLH MAL — це легкий економічний міні-пневматичний циліндр із алюмінієвого сплаву, широко визнаний на ринку як економічно ефективне рішення для міні-циліндра. Завдяки трубці циліндра з анодованого алюмінієвого сплаву та штоку поршня з нержавіючої сталі він має надлегку вагу, компактну структуру та низьку вартість. Завдяки сильній сумісності з серіями MA і CM2, він ідеально підходить для автоматизованого обладнання з невеликим навантаженням, чутливого до бюджету в електроніці, пакуванні, легкій промисловості та сценаріях сухої роботи з низьким вмістом пилу.

  1.1 Універсальний стандарт і висока взаємозамінність

     Виготовляється за вітчизняними універсальними промисловими стандартами з уніфікованими монтажними розмірами та специфікаціями інтерфейсу. Він досягає чудової структурної та розмірної взаємозамінності з основними циліндрами серій MA та CM2, підтримуючи заміну без модифікації, оновлення обладнання та серійне стандартизоване складання.

  1.2 Легка структура матеріалу

     Виготовлений з високоякісної трубки циліндра з анодованого алюмінієвого сплаву та торцевих накладок із алюмінієвого сплаву, а поршневий шток із антикорозійної нержавіючої сталі. У порівнянні зі звичайними циліндрами серії MA, серія MAL на 15% легша за вагою та приблизно на 10 мм коротша за загальною довжиною. Він забезпечує надзвичайну портативність і компактне встановлення, одночасно ефективно контролюючи витрати.

  1.3 Стабільна структура блокування потоку

     Застосування технології фіксації різьблення кришки з двома кінцями з щільною та стабільною конструкцією складання. Обтічний круглий прямий зовнішній вигляд забезпечує просту загальну конструкцію та зручне щоденне розбирання, технічне обслуговування та налагодження, що значно скорочує подальші витрати на експлуатацію та технічне обслуговування легких автоматизованих виробничих ліній.

  1.4 Диверсифікований рух і функціональні похідні

     • MAL подвійної дії: Зворотно-поступальний рух подвійного повітрозабірника, найбільш універсальний стандартний тип для звичайної лінійної автоматизації з невеликим навантаженням.

     • MSAL односторонньої дії (виштовхування): Пружинна висувна конструкція, автоматичне висування штока після збою живлення для механізмів безпечного скидання.

     • MTAL односторонньої дії (відступний): Конструкція пружинного повернення, автоматичне втягування штока після збою живлення для сценаріїв захисного позиціонування.

     • MALD Подвійна штанга: Подвійний вихідний шток поршня, що забезпечує синхронну роботу та подвоєний ефективний хід для точної синхронної трансмісії.

     • MALJ Регульований хід: Конструкція подвійної дії з регульованим ходом, що підтримує точне позиціонування та гнучке калібрування ходу для змінних робочих вимог.

  1.5 Гнучкий буфер і міцна система ущільнення

     Стандартно оснащений високоякісною гумовою буферною прокладкою для основного зниження шуму та поглинання ударів; додатковий оновлений повітряний буфер (код C) ефективно зменшує вібрацію та шум під час високошвидкісної циклічної роботи. Циліндр оснащений двонаправленим композитним ущільненням із низьким коефіцієнтом тертя з вбудованою канавкою для зберігання масла, що забезпечує наднизький стартовий тиск і стабільну роботу без масла з терміном служби до 5 мільйонів циклів.

  1.6 Додаткова конфігурація магнітної індукції

     Серія MAL підтримує опціональне вбудоване магнітне кільце (код S), ідеально сумісне з магнітними перемикачами серій CS1-G і SMC M9B. Він реалізує точне визначення положення поршня в режимі реального часу та зв’язок електричного сигналу, задовольняючи вимоги автоматизованого позиціонування циклу та інтелектуального моніторингу для легкого обладнання автоматизації.

2. Повні правила іменування моделей і приклади порядку

  1. Типова структура моделі: MAL25-100S-CM-FA

 2. Приклади стандартного замовлення

     • Стандартна магнітна модель подвійної дії: MAL32-75S-CM (діаметр 32 мм, хід 75 мм, кругла хвостова частина, з магнітним кільцем)

     • Модель пружинного повернення односторонньої дії: MTAL20-50S-U (діаметр 20 мм, хід 50 мм, плоский хвіст, скидання односторонньої дії)

     • Подвійна модель подвійної дії: MALD25-100S-CA (діаметр 25 мм, хід 100 мм, поворотна хвостова частина, двострижнева синхронна робота)

3. Основні технічні параметри (стандартний тип)

4. Довідкова таблиця теоретичної тяги та натягу 0,5 МПа (один стрижень)

 4.1 Дані про продуктивність подвійної дії (MAL).

  4.2 Дані про продуктивність односторонньої дії (MTAL Spring Return).

5. Монтажні форми та похідні моделі

  5.1 Різноманітні універсальні методи монтажу

     • CM Round Tail: Стандартний прямий монтаж, найбільш універсальний тип для звичайної фіксованої лінійної роботи з невеликим навантаженням

     • CA Swing Tail: Поворотна хвостова конструкція, придатна для коливання, повороту та механічних механізмів зчеплення

     • U плоский хвіст: Ультракомпактний плоский хвіст, ідеально підходить для ультратонкого та вузького монтажного простору

     • Передній/задній фланець FA/FB: Кріплення переднього та заднього плоского фланця, стійка вертикальна установка для обладнання для позиціонування невеликого навантаження

     • Кронштейн LB: осьове кріплення основи стопи, зручна бічна установка та гнучке розташування обладнання

     • Подвійний вушний кронштейн SDB: Подвійна шарнірна структура, що адаптується до гнучких умов повороту та спеціальних тяг

  5.2 Основні похідні ряди

     • Стандарт MAL подвійної дії: Універсальна легка модель з додатковим магнітним кільцем для загальної автоматизації з невеликим навантаженням

     • MSAL/MTAL односторонньої дії: типи виштовхування/повернення пружини для сценаріїв безпечного скидання та захисного позиціонування

     • MALD Подвійна штанга: Двостороння синхронна вихідна структура, що подвоює ефективний хід і покращує стабільність роботи

     • MALJ Регульований хід: настроюваний дизайн штриха для точного позиціонування та вимог до обробки зі змінним ходом

     • Регульована подушка MALC: Оновлена ​​структура повітряного буфера, що зменшує удари та шум на високій швидкості під час частої циклічної роботи

6. Порівняння вибору MAL проти MA

7. 3-етапний посібник із швидкого вибору

     1. Вибір отвору: Виберіть відповідний розмір отвору на основі фактичної ваги навантаження, залиште понад 50% запасу міцності. Пріоритет серії MAL для проектів автоматизації з невеликим навантаженням і бюджетом.

     2. Вибір обведення: Фактичний робочий хід плюс запас безпеки 10~20 мм; дотримуватися стандартних обмежень ходу: подвійної дії ≤500 мм, одинарної дії ≤150 мм.

     3. Функціональна конфігурація: Виберіть MAL для стандартної подвійної дії, MTAL для пружини односторонньої дії, MALD для двострижневої синхронної роботи. Виберіть повітряну подушку MALC для високошвидкісної роботи (>500 мм/с). Оснастіть магнітним кільцем S + перемикачами CS1-G/M9B для автоматичного визначення положення.

Резюме одним реченням

     Легкий міні-циліндр із алюмінієвого сплаву серії SOLH MAL має надлегку компактну конструкцію, наднизьку вартість і різноманітні функціональні параметри, що є найбільш рентабельним пневматичним рішенням для малого автоматизованого обладнання з невеликим навантаженням, у сухому середовищі та з обмеженим бюджетом.
