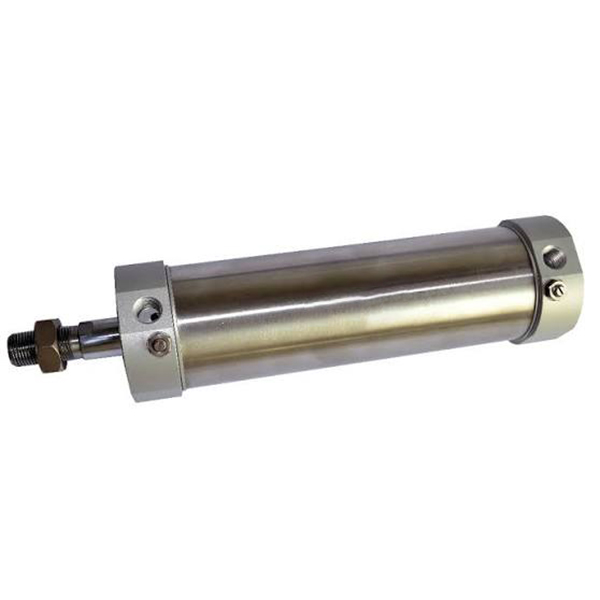

Міні-циліндр з нержавіючої сталі серії MG | Стандарт JIS стійкий до корозії пневматичний циліндр

Бренд: SOLH від Richge Technology

1. Огляд продукту та основні структурні характеристики

     Серія SOLH MG — це міцний міні-пневматичний циліндр з нержавіючої сталі, виготовлений відповідно до промислових стандартів JIS. Він охоплює діапазон отворів від φ20 до φ63 мм, позиціонується між економічною серією MA та висококласною серією CM2. Завдяки чудовій стійкості до корозії, вібрації та надтривалому терміну служби, він забезпечує виняткову економічну ефективність. Повністю взаємозамінний із серією SMC CM2/CM3, він широко використовується в сценаріях автоматизації середнього та високого рівня, включаючи харчову, фармацевтичну, пакувальну, електроніку, вологе та слабко-кислотне робоче середовище.

  1.1 Стандарт JIS і висока взаємозамінність

     Виготовляється строго відповідно до специфікацій стандарту JIS з уніфікованими монтажними розмірами та стандартами інтерфейсу. Він досягає ідеальної розмірної та структурної взаємозамінності з циліндрами серії SMC CM2 і CM3, підтримуючи заміну без модифікації, модернізацію партійного обладнання та стандартизовану автоматичну відповідність лінії.

  1.2 Повністю антикорозійна структура з нержавіючої сталі

     Корпус циліндра та поршневий шток преміум-класу виготовлені з нержавіючої сталі SUS304, а також торцеві кришки з високоміцного алюмінієвого сплаву. Інтегрована структура матеріалу забезпечує чудову стійкість до іржі, корозії та тиску, стабільну адаптацію до суворих умов роботи, таких як висока вологість, пил, слабка кислота та слабкий луг, значно перевершуючи звичайні економічні циліндри за екологічністю.

  1.3 Структура фірми для інкапсуляції заклепками

     Застосування професійної технології інкапсуляції заклепок для інтеграції обжиму торцевої кришки та трубки циліндра. Загальна конструкція щільна та міцна з сильною стійкістю до вібрації та ударів, що дозволяє уникнути слабкого з’єднання під час тривалої роботи на високих частотах. Обтічна кругла пряма форма має просту конструкцію та зручне щоденне обслуговування, що знижує витрати на експлуатацію та обслуговування.

  1.4 Диверсифікований рух і функціональні похідні

     • MG подвійної дії: Подвійний повітрозабірник із зворотно-поступальним рухом, найбільш універсальний стандартний тип для звичайної лінійної автоматизації.

     • MSG односторонньої дії (виштовхування): Пружинна висувна структура, автоматичне висування після збою живлення для механізмів безпечного скидання.

     • MTG односторонньої дії (відступний): Конструкція пружинного повернення, автоматичне втягування після збою живлення для сценаріїв захисного позиціонування.

     • MGD подвійна штанга: Подвійний вихідний шток поршня, що забезпечує синхронний рух і подвоєний ефективний хід для точної синхронної трансмісії.

     • Регульована подушка MGC: Подвійної дії з двостороннім регульованим повітряним буфером, що ефективно зменшує шум і удари для високошвидкісної циклічної роботи.

     • MGCD Double Rod Cushion: Двострижнева структура, оснащена регульованим повітряним буфером, що поєднує синхронну роботу та стабільну роботу на високій швидкості.

  1.5  Надійний буфер і система ущільнення з низьким коефіцієнтом тертя

     Стандартно оснащений високоякісною гумовою накладкою для захисту від зіткнень для базової буферизації та зменшення шуму; Оновлені моделі MGC/MGCD підтримують подвійну повітряну подушку, що регулюється вручну, ідеально адаптуючись до умов роботи на високій швидкості та великому навантаженні. Завдяки двонаправленому композитному ущільненню спеціальної форми з вбудованою канавкою для зберігання масла, циліндр має наднизький стартовий тиск, стабільну роботу без масла та термін служби понад 8 мільйонів циклів.

  1.6 Повна серія вбудованої магнітної індукції

     Вся серія MG постачається з вбудованим магнітним кільцем (код S у стандартній комплектації, не знімається), сумісним з магнітними перемикачами серій Airtac CS1-G і SMC M9B. Він підтримує точне визначення положення поршня в реальному часі та підключення електричних сигналів, реалізуючи автоматичне позиціонування циклу та інтелектуальний моніторинг обладнання.

2. Повні правила іменування моделей і приклади порядку

 1. Типова структура моделі: MG25-100S-CM-FA

 2. Приклади стандартного замовлення

     • Стандартна магнітна модель подвійної дії: MG32-75S-CM (діаметр 32 мм, хід 75 мм, кругла хвостова частина, вбудоване магнітне кільце)

     • Модель подвійної дії з регульованою подушкою: MGC40-100S-CA (діаметр 40 мм, хід 100 мм, поворотний хвіст, регульована повітряна подушка)

     • Модель пружинного повернення односторонньої дії: MTG20-50S-U (діаметр 20 мм, хід 50 мм, плоский хвіст, скидання односторонньої дії)

3. Основні технічні параметри (стандартний тип)

4. Довідкова таблиця теоретичної тяги та натягу 0,5 МПа (один стрижень)

  4.1 Дані про продуктивність подвійної дії (MG).

  4.2 Дані про продуктивність односторонньої дії (MTG з пружинним поверненням).

5. Монтажні форми та похідні моделі

  5.1 Різноманітні універсальні методи монтажу

     • CM Round Tail: Стандартний прямий монтаж, найбільш універсальний тип для звичайної фіксованої лінійної роботи

     • CA Swing Tail: Поворотна хвостова конструкція, спеціально пристосована для коливальних і поворотних механічних механізмів

     • U плоский хвіст: Компактна конструкція з плоским хвостом, підходить для ультратонкого та вузького простору для встановлення

     • Передній/задній фланець FA/FB: Фленцеве кріплення спереду та ззаду, стабільна вертикальна установка для позиціонування важкого навантаження

     • Кронштейн LB: осьове кріплення основи стопи, зручна бічна установка та розташування обладнання

     • Подвійний вушний кронштейн SDB: подвійна шарнірна конструкція, гнучка операція повороту для спеціальних сценаріїв навішування

  5.2 Основні похідні ряди

     • MG стандарт подвійної дії: Універсальна магнітна модель для загальної автоматизації середнього стандарту

     • MSG/MTG односторонньої дії: Висувна/поворотна пружина для безпечного скидання та захисного позиціонування

     • MGD подвійна штанга: Двостороння синхронна вихідна структура, подвоєння ходу та покращення стабільності роботи

     • Регульована подушка MGC: Оновлена ​​структура повітряного буфера, краща для високошвидкісної частої циклічної роботи

     • MGCD Double Rod Cushion: Інтеграція подвійної синхронізації штока та регульованої буферизації для високоточного високошвидкісного обладнання

6. Порівняння вибору MG проти MA проти CM2

7. 3-етапний посібник із швидкого вибору

     1. Вибір отвору: Виберіть відповідний розмір отвору на основі фактичної ваги навантаження, залиште понад 50% запасу міцності. Пріоритет серії MG для середніх і високих навантажень і стійких до корозії робочих умов.

     2. Вибір обведення: Фактичний робочий хід плюс запас безпеки 10~20 мм; дотримуватися стандартних обмежень ходу: подвійної дії ≤500 мм, одинарної дії ≤150 мм.

     3. Функціональна конфігурація: Виберіть MG для стандартної подвійної дії, MTG для пружинного повернення односторонньої дії, MGC для високошвидкісної регульованої подушки. Повна серія попередньо оснащена магнітними кільцями, сумісними з магнітними перемикачами CS1-G і M9B для визначення положення.

Резюме одним реченням

     Стандартний міні-циліндр із нержавіючої сталі SOLH MG JIS поєднує в собі високу стійкість до корозії, тривалий термін служби та економічні показники, різноманітні варіанти переміщення та монтажу, служачи оптимальним пневматичним рішенням середнього класу для харчового, фармацевтичного, пакувального та автоматизованого обладнання для вологого середовища.
