Циліндр направляючого столу серії MGF | Низькопрофільний пневматичний циліндр з високою антидефлексією

Бренд: SOLH від Richge Technology

Огляд продукту та основні структурні особливості

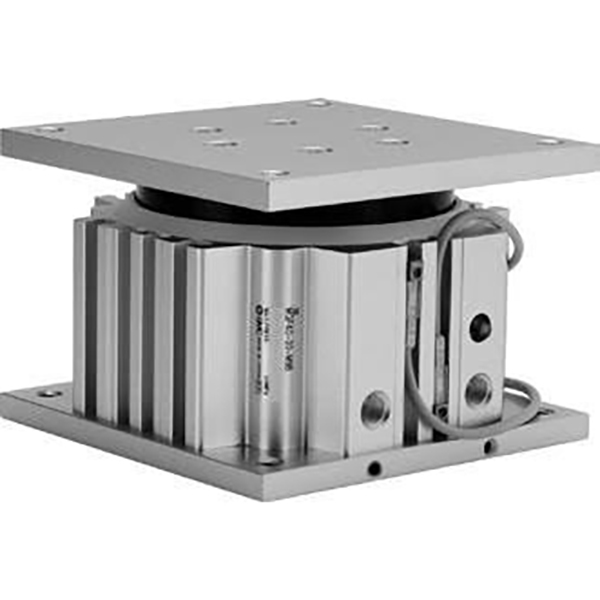

     Серія SOLH MGF — це низькопрофільний циліндр направляючого столу, який має велику концентричну структуру направляючої втулки та рівномірну вантажопідйомність на 360° проти прогину. Охоплюючи розміри отворів φ40 мм, φ63 мм і φ100 мм зі стандартними короткими ходами в діапазоні від 30 мм до 100 мм, цей циліндр має надтонку конструкцію малої висоти та підтримує монтаж у двох напрямках зверху та знизу. Він забезпечує чудові антиексцентричні характеристики навантаження та високоточну здатність запобігати обертанню, ідеально підходить для умов роботи з великими навантаженнями з коротким ходом, таких як підйом заготовки, точне позиціонування, поворот станції та важке штовхання, слугуючи кращим пневматичним рішенням для компактного автоматизованого обладнання.

Ключові структурні переваги

• Ультранизький профіль і мінімізована висота: Загальна монтажна висота на 15–20% нижча, ніж у серії MGQ, що забезпечує ультратонкий корпус, який підходить для дуже компактного розташування обладнання. Заміна традиційної конструкції з подвійною направляючою стрижнею на концентричну направляючу втулку великого діаметру зменшує загальну вагу приблизно на 15% і забезпечує постійну всенаправлену роботу проти відхилення на 360° без чутливості до напрямку.

• Потужне антиексцентричне навантаження та висока жорсткість: Інтегрована велика направляюча втулка та вбудована конструкція штифта, що запобігає обертанню, надають циліндру надзвичайно великий допустимий крутний момент, який досягає до 409 Н·м для моделі φ100 мм. Він стабільно витримує ексцентричні навантаження з будь-якого напрямку на 360° без прогину чи заклинювання. Високоточна точність проти обертання забезпечує стабільне повторне позиціонування: φ40 (±0,08°), φ63 (±0,06°), φ100 (±0,05°).

• Гнучкий монтаж і розводка труб: використовує інноваційну верхню та нижню конструкцію двонаправленого кріплення, що дозволяє фіксувати установку як на верхній, так і на нижній поверхні для адаптації до сценаріїв горизонтального підйому, вертикального натискання та роботи в різних напрямках. Оснащений конструкцією з чотирьох бокових Т-подібних пазів (три доступні сторони, за винятком поверхні трубопроводу), магнітні перемикачі можна встановити з чотирьох сторін для гнучкого багатопозиційного виявлення ходу.

• Міцний дизайн, який не потребує обслуговування: Поршнево-поступальна структура подвійної дії з подвійними гумовими буферами ефективно зменшує вплив руху та робочий шум, подовжуючи термін служби циліндра та периферійного обладнання. Безмасляна конструкція, що не потребує обслуговування, підтримує роботу в чистих середовищах і значно знижує щоденні витрати на технічне обслуговування.

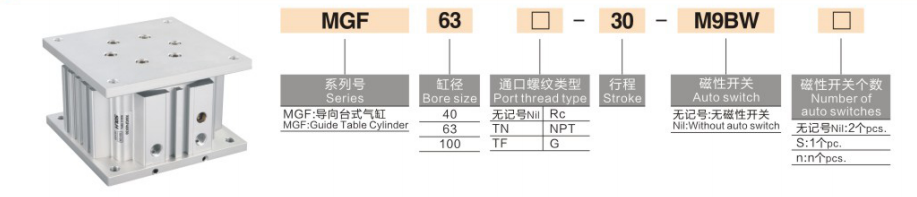

Повні правила найменування моделі

Приклади моделей: MGF63-50-M9BW | 10-MGF40-30-Y59B

Довідкові приклади стандартного замовлення

• MGF40-30: отвір 40 мм, хід 30 мм, стандартний тип без магнітного перемикача

• MGF63-75-2S: отвір 63 мм, хід 75 мм, подвійні магнітні перемикачі для виявлення подвійного положення

• 10-MGF100-100-Y59B: діаметр отвору 100 мм, хід 100 мм, чиста серія з низьким вмістом пилу з магнітним перемикачем Y59B

Стандартні основні технічні параметри

(Стандартні умови випробувань: нормальна температура 20 ℃, номінальний тиск 0,5 МПа)

1. Загальні характеристики продуктивності

• Режим роботи: Зворотно-поступальний рух подвійної дії

• Діапазон робочого тиску: 0,1~1,0 МПа; Випробувальний тиск: 1,5 МПа

• Температура навколишнього середовища: -10 ℃ ~ 60 ℃ (середовище без льоду)

• Робоча швидкість поршня: 50~500 мм/с

• Буферний режим: Подвійний гумовий буфер для зменшення ударів і шуму

• Режим змащення: Безмасляна робота без обслуговування, сумісна з чистими майстернями

2. Теоретичні дані про тягу (одиниця: N)

3. Дані про допустимий крутний момент (100 мм/с, одиниця: Н·м)

4. Дані про вагу продукту (50 мм хід, одиниці: кг)

Типові сценарії застосування

• Станції підйому та позиціонування: Ідеально підходить для підйому заготовок виробничої лінії, позиціонування піддонів і виштовхування заготовок. Направляюча конструкція високої жорсткості забезпечує стабільну роботу в умовах короткого ходу і великих навантажень без відхилення положення.

• Поворот станції та перемикання напрямку: Підходить для обертання вказівної пластини, повороту заготовки на 90° та автоматизованих процесів перемикання напрямку. Надвисока точність захисту від обертання гарантує постійну точність обробки та складання.

• Потужний переклад на короткі відстані: Ідеально підходить для штовхання/тягнення важкого вантажу з коротким ходом і руху ексцентричного вантажу в довільному напрямку на 360°. Уніфікована всенаправлена ​​здатність запобігати відхиленню вирішує обмеження спрямованості традиційних циліндрів із двома напрямними штоками.

• Автоматизоване обладнання високої чистоти: Безмасляна конструкція з низьким вмістом пилу адаптується до суворих робочих середовищ напівпровідників, електроніки 3C і медичного обладнання, відповідаючи стандартам чистого цехового виробництва з низькими вимогами до обслуговування.

Порівняння основних відмінностей MGF проти MGQ

Триетапний посібник із швидкого вибору

1. Вибір розміру отвору: Виберіть відповідний отвір на основі фактичного робочого навантаження. Переконайтеся, що теоретична тяга ≥ фактичне навантаження × 1,5. Надайте перевагу більшим розмірам отворів для умов роботи з ексцентричним навантаженням, щоб підвищити стабільність і захист від прогину.

2. Вибір обведення: стандартні варіанти ходу: 30 мм, 50 мм, 75 мм і 100 мм. Віддавайте перевагу серії MGF для всіх застосувань з коротким ходом (≤100 мм), які потребують низького профілю та високої антиексцентричної потужності.

3. Вибір конфігурації

￮ Двопозиційне визначення ходу: виберіть конфігурацію подвійного магнітного перемикача 2S для точного наскрізного моніторингу позиціонування.

￮ Навколишнє середовище високої чистоти: виберіть серію з 10 префіксами clean low-dust для адаптації до сценаріїв напівпровідникового, медичного та електронного точного обладнання.

Резюме одним реченням

     Низькопрофільний циліндр направляючого столу серії SOLH MGF має ультратонку висоту установки, рівномірну вантажопідйомність проти прогину на 360°, великий допустимий крутний момент і гнучкість монтажу в двох напрямках, що служить оптимальним пневматичним рішенням з коротким ходом і великим навантаженням для компактного точного обладнання автоматизації.
