Ультракомпактний міні-циліндр направляючої штока серії MGJ | Тип високої точності проти обертання

Бренд: SOLH від Richge Technology

Огляд продукту

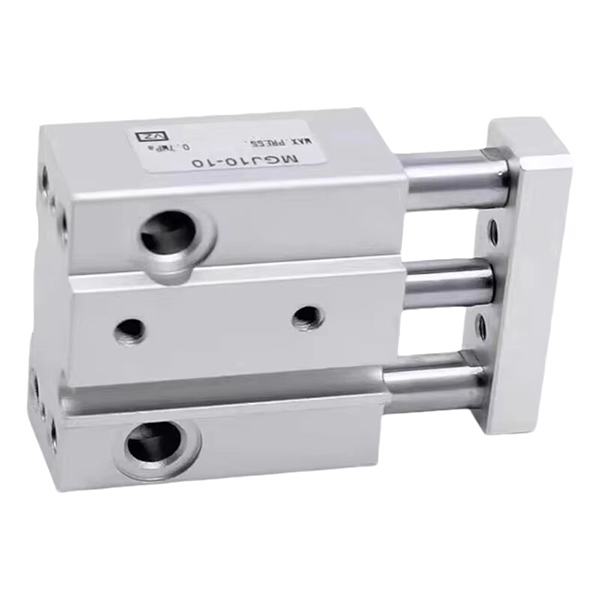

     Серія SOLH MGJ — це надмалі, високоточні та легкі направляючі циліндри, спеціально розроблені для сценаріїв мікроавтоматизації. Ця серія має надкомпактну мініатюрну структуру, точну ефективність запобігання обертанню ±0,1°, монтаж у двох напрямках і односторонню централізовану конструкцію трубопроводів і електропроводки. Ця серія охоплює лише розміри отворів φ6 і φ10 із ультракоротким ходом від 5 мм до 20 мм. Він ідеально адаптований для застосування в електронному обладнанні, медичних інструментах і прецизійних машинах, працюючи в якості основного виконавчого компонента для мініатюрних автоматизованих систем.

Основне позиціонування та структурні особливості

1.Надзвичайна мініатюризація та ультракомпактний розмір

• Ультрамале покриття специфікацій: доступний у ультрамалих розмірах φ6 мм і φ10 мм із узгодженими короткими ходами 5/10/15 мм (φ6) і 5/10/15/20 мм (φ10), спеціально розроблених для вимог водіння з мікротактами.

• Тонкий і тонкий корпус: Ультракомпактна модель MGJ6 має ультратонкий і вузький корпус розміром 23+ штриха (довжина) × 29 мм (ширина) × 14,5 мм (висота), займає мінімальний простір для встановлення та адаптується до високоінтегрованого компактного обладнання.

2.Високоточна функція захисту від обертання

• Оснащена вбудованими подвійними направляючими стрижнями та інтегрованою структурою направляючої рами, серія MGJ забезпечує чудову здатність запобігати прогину. Наднизький допуск обертання досягає±0,1°, ефективно уникаючи відхилення положення під час затискання мікродеталей, складання та точного регулювання, а також забезпечуючи постійну високоточну точність позиціонування.

3.Гнучкий і централізований монтажПроектування трубопроводів

• Монтажна опора в двох напрямках: І нижня, і задня поверхні зарезервовані для стаціонарної установки, підтримуючи макет під кількома ракурсами у вузьких і обмежених просторах із сильною адаптацією сцени.

• Односторонні централізовані трубопроводи та проводка: Повітряні труби та лінії магнітного перемикача розташовані з одного боку рівномірно, реалізуючи акуратну та стандартизовану проводку під час щільного багатоциліндрового розташування, спрощуючи встановлення на місці та подальше обслуговування.

• Установка подвійного перемикача для ультракороткого ходу: Навіть мінімальний хід 5 мм може бути оснащений двома магнітними перемикачами, що забезпечує комплексне визначення положення обох кінців ходу без мертвого кута.

4.Легка та міцна циклічна робота

• Надлегка вага тіла: Надзвичайно низька загальна вага — MGJ6-5 становить лише 27,3 г, а максимальна вага MGJ10-20 — лише 63,2 г, що значно знижує навантаження на обладнання та підходить для легких мікроавтоматизованих механізмів.

• Не потребує обслуговування та стабільна робота: Завдяки безмасляній конструкції з гумовими буферами з двома кінцями він підтримує тривалий високочастотний циклічний рух із легким навантаженням, має низький рівень шуму, стабільну роботу та тривалий термін служби.

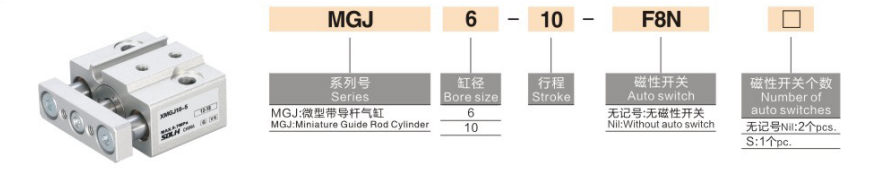

Повне правило кодування моделі

Приклади моделей: MGJ6-10-F8N | MGJ10-15S

Довідкові приклади стандартного замовлення

• MGJ6-5: отвір φ6, хід 5 мм, стандартний тип без магнітного перемикача

• MGJ10-15-2S: отвір φ10, хід 15 мм, оснащений 2 магнітними перемикачами для визначення подвійного кінцевого положення

• MGJ6-10-F8N: отвір φ6, хід 10 мм, сумісний з магнітним перемикачем D-F8N

Основні технічні характеристики (20 ℃, 0,5 МПа стандартний стан)

1. Основні загальні характеристики

• Режим роботи: Зворотно-поступальний рух подвійної дії

• Діапазон робочого тиску: 0,15~0,7 МПа; Випробувальний тиск: 1,05 МПа

• Температура навколишнього середовища: -10 ℃ ~ 60 ℃ (робоче середовище без льоду)

• Робоча швидкість поршня: 50~500 мм/с

• Буферний режим: Подвійний гумовий буфер для стабільного поглинання ударів

• Режим змащення: Безмасляна робота без обслуговування

2.Теоретична вихідна тяга (@0,5 МПа)

3.Специфікація ваги продукту (г)

Типові сценарії промислового застосування

• Електронне точне обладнання: Мікрозатискання компонентів мобільного телефону та камери, штовхання крихітної друкованої плати, позиціонування клем та точне складання мікромодуля.

• Медичне приладобудування: мініатюрне перемикання клапанів, підйом і опускання голки для відбору зразків і точне керування мінімально інвазивним медичним обладнанням, що відповідає вимогам медичного рівня щодо чистоти та стабільної роботи.

• Прецизійне обладнання та оптика: Позиціонування вузлів мікродеталей, точне налаштування оптичної лінзи, калібрування мікропереміщення датчика виявлення та механізми високоточного мікрорегулювання.

• Напівпровідникова промисловість: Мікротрансляція крихітних пластин, підйом і позиціонування мініатюрного джига, а також виконавчі дії з невеликим навантаженням у чистих напівпровідникових майстернях без пилу.

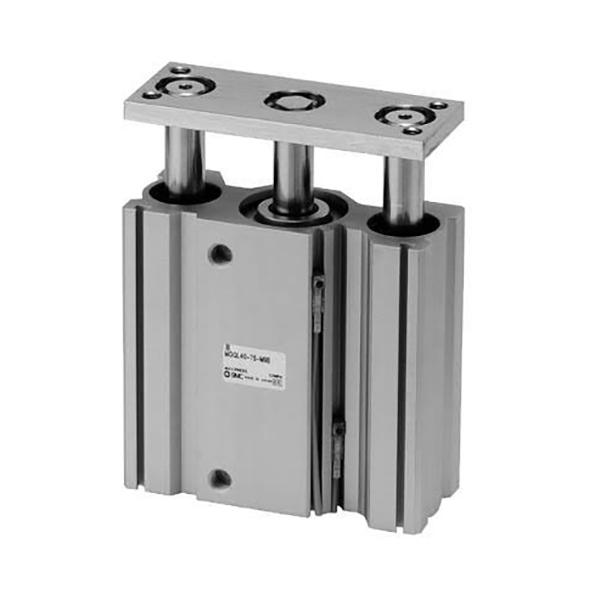

Основне порівняння серії MGJ проти серії MGP (міні та стандарт)

Короткий посібник із вибору

1. Вибір розміру отвору: Виберіть φ6 мм для робочого навантаження ≤10 Н; виберіть φ10 мм для робочого навантаження ≤30 Н, відповідайте коефіцієнту безпеки ≥2 для стабільної роботи.

2. Вибір специфікації штриха: виберіть ультракороткий хід 5/10/15/20 мм відповідно до фактичних вимог до мікрозміщення.

3. Конфігурація магнітного вимикача: виберіть 2S для визначення подвійного кінцевого положення; вибрати один S для одностороннього сигналу зворотного зв'язку; немає маркування для базової моделі без перемикачів.

Резюме одним реченням

     Ультракомпактний міні-направляючий циліндр серії SOLH MGJ має мікророзмір, ±0,1° з високою точністю проти обертання, легку безмасляну роботу та гнучкий монтаж, будучи оптимальним високоточним мікропневматичним приводом для мініатюрної автоматизації, медичного та електронного обладнання з обмеженим простором.
