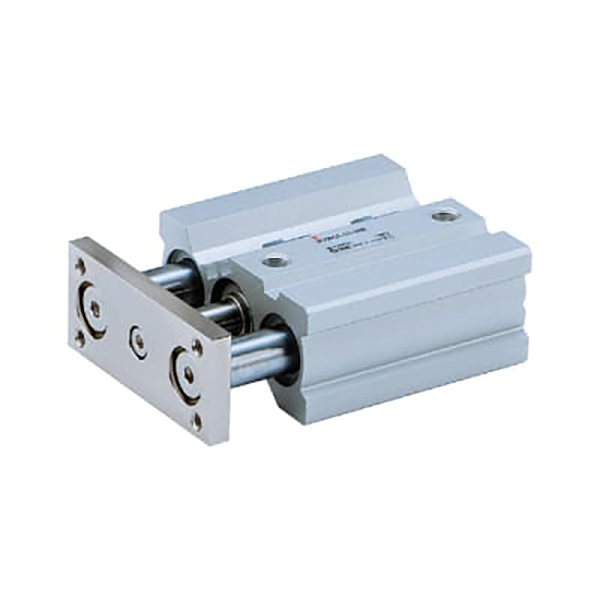

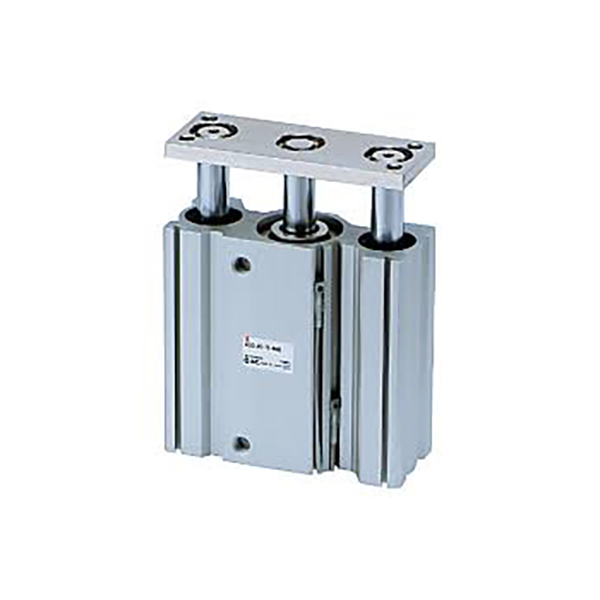

Компактний направляючий циліндр серії MGQ

Серія MGQ тонкий компактний направляючий штоковий циліндр | Пневматичний циліндр високої жорсткості проти обертання

Бренд: SOLH від Richge Technology

Огляд продукту та основні структурні особливості

     Серія SOLH MGQ — це тонкий інтегрований циліндр направляючого стрижня, призначений для станцій автоматизації з обмеженим простором. Завдяки надтонкій інтегрованій структурі направляючого стрижня, він забезпечує видатну стійкість до бічних навантажень і високоточну ефективність проти обертання. Охоплюючи повний діапазон отворів від φ12 мм до φ100 мм, серія пропонує дві конфігурації підшипників: підшипник ковзання MGQM і кульковий підшипник MGQL. Він широко застосовується для сценаріїв точного штовхання, підйому, зупинки заготовки та позиціонування, які вимагають компактної установки, жорсткого напряму та роботи з нульовим відхиленням.

Ключові структурні переваги

• Ультратонкий інтегрований корпус: Направляючі стрижні та корпус циліндра сформовані як єдине ціле, зменшуючи загальну товщину на 50% порівняно з традиційними циліндрами направляючих стрижнів. Це оптимальний вибір для висококомпактного дизайну обладнання та макетів монтажу з обмеженим простором.

• Двонаправляюча конструкція високої жорсткості: Симетрична опора подвійної направляючої тяги значно підвищує стійкість до бічних навантажень, причому вантажопідйомність бічних вантажів більш ніж удвічі перевищує показники звичайних циліндрів стопора. Він ефективно протистоїть згинанню та крученню, адаптуючись до ексцентричних навантажень та ударних умов роботи.

• Провідна в своєму класі точність запобігання обертанню: кульковий підшипник типу MGQL забезпечує надвисоку точність без обертання ±0,04°~±0,08° (вища точність із більшим отвором); Тип підшипника ковзання MGQM забезпечує стабільну точність позиціонування ±0,05°~±0,10°, задовольняючи різноманітні вимоги до точності позиціонування.

• Конфігурація подвійного підшипника для повних сценаріїв: підшипник ковзання (MGQM) для важких навантажень, запилених і суворих умов з низькою ціною; кульковий підшипник (MGQL) для надзвичайно плавного руху з низьким тертям і високочастотного точного циклу.

• Стандартна конфігурація Преміум: Вбудоване магнітне кільце для сумісності з магнітним перемикачем, подвійні гумові буфери для стабільної роботи та безмасляна конструкція, що не потребує обслуговування, підходить для чистих промислових середовищ.

• Повні стандартні характеристики: Повні розміри отворів від φ12 мм до φ100 мм, зі стандартним ходом від 25 мм до 250 мм, що охоплює більшість автоматизованих сценаріїв водіння середніх і великих навантажень.

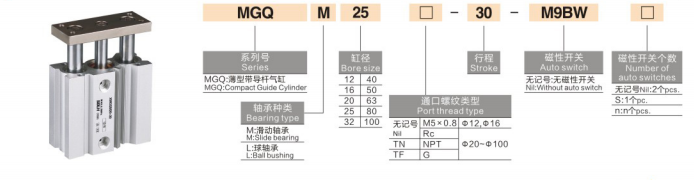

Повні правила найменування моделі

Приклад моделі: MGQM32-50-M9BW-XB6

Довідкові приклади стандартного замовлення

• MGQM25-30: отвір 25 мм, хід 30 мм, підшипник ковзання стандартного типу

• MGQL40-75-2M9B: діаметр отвору 40 мм, хід 75 мм, кульковий підшипник із подвійними магнітними перемикачами

• MGQM50-100-XB6: діаметр отвору 50 мм, хід 100 мм, стійка до високих температур модель підшипника ковзання

Стандартні основні технічні параметри

(Стандартні умови випробувань: нормальна температура 20 ℃, номінальний тиск 0,5 МПа)

1. Загальні параметри продуктивності

• Діапазон робочого тиску: 0,12~1,0 МПа (φ12/16); 0,1~1,0 МПа (φ20~100)

• Температура навколишнього середовища: -10 ℃ ~ 60 ℃ (звичайне середовище без льоду); -10 ℃ ~ 150 ℃ (високотемпературна версія XB6)

• Робоча швидкість поршня: 50~500 мм/с (φ12~63); 50~400 мм/с (великий отвір φ80/100)

• Буферний режим: Стандартний двосторонній гумовий буфер; додатковий буфер на повітряній подушці для важких умов роботи

• Режим змащення: Безмасляна робота без обслуговування, підходить для чистих майстерень

2. Теоретичні дані про тягу (@0,5 МПа, одиниця: Н)

3. Дані про вагу продукту (50 мм хід, одиниці: кг)

Порівняння основного вибору MGQM і MGQL

Методи монтажу та типові сценарії застосування

1. Гнучка конструкція з кількома кріпленнями

• Пряме кріплення на кузов: Зарезервовані отвори для гвинтів на верхній, нижній і бічних поверхнях для прямого кріплення; моделі вище φ32 мм мають 4-сторонні пази перемикача для всенаправленої установки магнітного перемикача, що забезпечує швидке складання та обслуговування.

• Додатковий допоміжний монтаж: Фланець (F) і кронштейн (L) доступні, підтримуючи горизонтальне та вертикальне розташування під кількома кутами для адаптації до різноманітних конструкцій обладнання.

2. Основні промислові програми

• Автоматизація конвеєрної лінії: зупинка заготовки, позиціонування палет і підйом матеріалу; висока стійкість до ударів запобігає зсуву заготовки під час високошвидкісного транспортування та обмеження.

• 3C Electronic Precision Processing: виштовхування штифтів друкованої плати, позиціонування обтиску клем і легке переміщення заготовки; висока точність проти обертання забезпечує точне складання без прогину.

• Пакувальні машини: перегородка матеріалу, перемикання воріт силосу та просування матеріалу на короткі відстані; ультратонкий корпус ідеально адаптується до компактної компоновки пакувального обладнання.

• Загальна промислова автоматизація: Підйом джига, виштовхування деталей і ексцентричне переміщення вантажу; замінює традиційні комбінації окремого циліндра + направляючої штанги для спрощення конструкції обладнання та зниження витрат.

Повне порівняння серії MGQ проти MGP та MGG

Триетапний посібник із швидкого вибору

1. Вибір розміру отвору: розрахувати необхідну тягу на основі фактичного навантаження; виберіть розмір отвору з теоретичною тягою ≥ фактичне навантаження × 1,5, зберігаючи 50% запас безпеки, щоб уникнути перевантаження.

2. Вибір типу підшипника: Виберіть підшипник ковзання MGQM для важких навантажень, запилених і ексцентричних умов роботи; виберіть кульковий підшипник MGQL для високоточного позиціонування та високочастотного циклічного руху.

3. Вибір функціональної конфігурації

￮ Потреба визначення положення: обладнайте магнітні перемикачі M9B/M9BW (4-стороння установка доступна для отвору ≥32 мм)

￮ Середовище з високою температурою: виберіть опцію стійкості до високих температур -XB6 (макс. 150 ℃)

￮ Експлуатація з високими ударами: оновлення до додаткового буфера на повітряній подушці (стандарт з гумовим буфером)

Резюме одним реченням

     Ультратонкий і жорсткий направляючий циліндр серії SOLH MGQ поєднує в собі компактну конструкцію, потужну антибічну вантажопідйомність і надвисоку точність запобігання обертанню, забезпечуючи економічно ефективні та високостабільні рішення лінійного приводу для компактних, точних і потужних автоматизованих станцій зупинки, підйому та штовхання.
