Багатошаровий циліндр серії MK

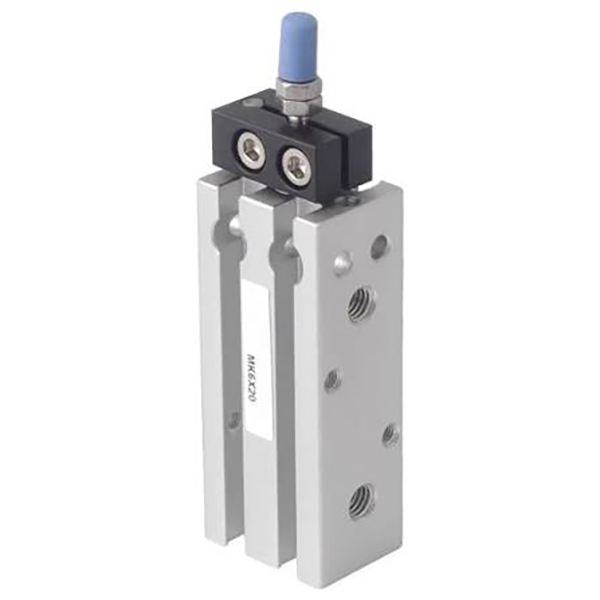

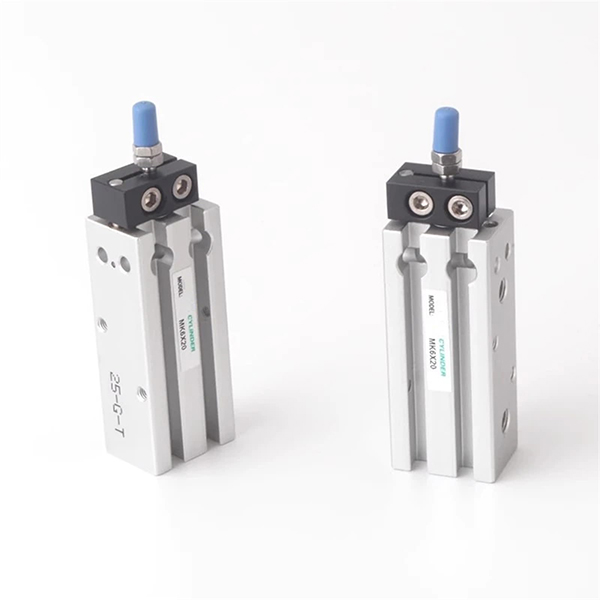

Компактний циліндр із захистом від обертання серії MK Multi-Mount

Бренд: SOLH від Richge Technology

Огляд продукту

     Тонкий багаторазовий циліндр серії SOLH MK є модернізованою версією циліндра MD з вбудованим механізмом запобігання повороту. Квадратний корпус підтримує установку на шість поверхонь без додаткових кронштейнів. Конструкція проти скручування обмежує обертання поршневого штока, забезпечує паралельну установку кількох циліндрів, що ідеально підходить для точної автоматизації обмеженого простору з вимогами до кутового позиціонування. Пряма взаємозамінність із серіями Airtac MD і SMC CQS.

Структура та особливості

     -- Квадратний тонкий алюмінієвий корпус, вбудований направляючий паз проти обертання;

     -- Твердий анодований ствол, хромований поршневий шток, міцний і легкий;

     -- Повні варіанти: MK (подвійної дії), MSK (пружина розширена), MTK (пружина втягується), MKD (подвійна тяга), MKJ (подвійна тяга регульованого ходу); суфікс -S для вбудованого магніту;

     -- Точність проти обертання ≤±0,5°, уникайте кутового відхилення заготовки;

     -- Можливість встановлення на передній, задній, лівій, правій, верхній і нижній сторонах; підтримують пліч-о-пліч паралельне складання;

     -- Окружні канавки датчика для встановлення гнучкого магнітного вимикача.

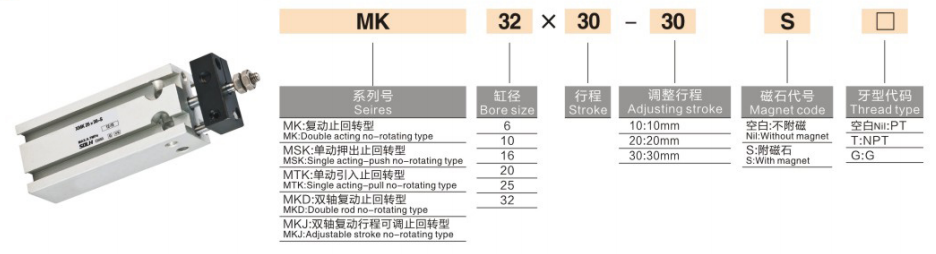

Правило кодування моделі

   1. Приклад: МК20-50-С

     -- МК: Код серії; K=антиротація; D=подвійний стрижень; J=регульований хід

     -- 20: Розмір отвору: 6/10/16/20/25/32 мм

     -- 50: Довжина ходу 5~100 мм

     -- -S: вбудоване магнітне кільце

Технічні характеристики

Теоретична тяга та тяга при 0,5 МПа (один стрижень, Н)

Керівництво по вибору

     -- Виберіть отвір із мінімальним запасом безпеки 50% для робочого навантаження;

     -- Додайте припуск 5~10 мм до практичного ходу; максимальний стандартний хід: 100 мм;

     -- Виберіть модель -S, якщо потрібне визначення положення; виберіть подвійний стрижень MKD для умови бічного навантаження.

Резюме одним реченням

     Компактний циліндр SOLH MK із шістьма кріпленнями на поверхні, оснащений вбудованим механізмом запобігання обертанню, придатним для точного позиціонування та компактної компонування з кількома циліндрами в обладнанні автоматизації з обмеженим простором.
