Поворотний затискний циліндр серії MK | Пневматичний циліндр 2-в-1 з поворотом на 90° і лінійним затискачем

Бренд: SOLH від Richge Technology

Огляд продукту та основні структурні особливості

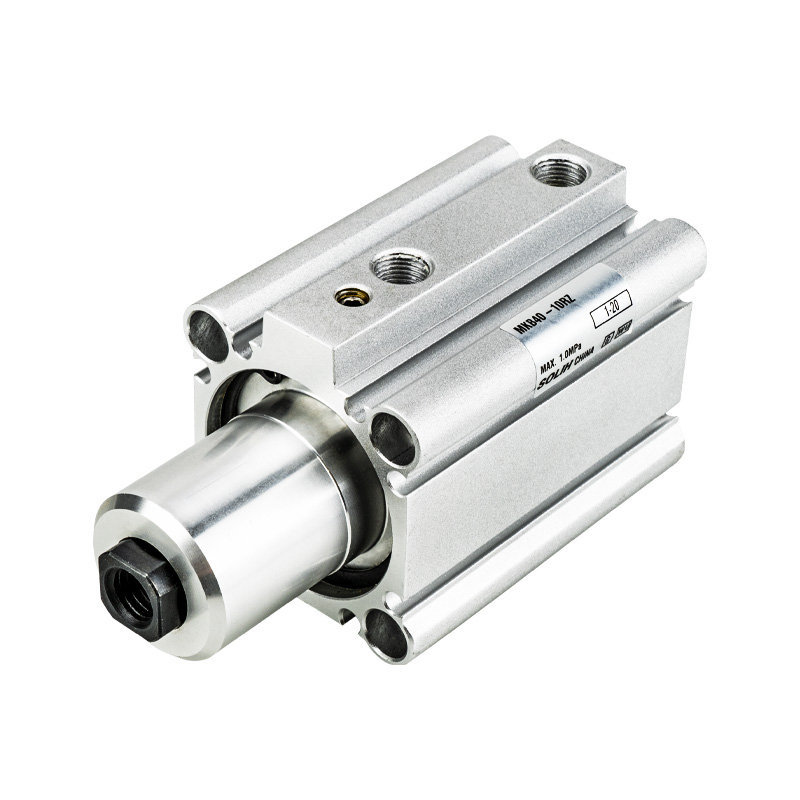

     Серія SOLH MK — це стандартний поворотний затискний циліндр 2-в-1, який поєднує обертання на 90° і лінійний затискний рух. Він охоплює розміри отворів від φ12 мм до φ63 мм із стандартними ходами затиску від 5 мм до 50 мм. Завдяки надкомпактній установці, утричі збільшеному допустимому моменту інерції, 4-сторонньому кріпленню магнітного перемикача та опціональному повороту вліво/вправо, цей циліндр ідеально підходить для автоматизованих станцій з обмеженим простором для позиціонування, затискання та фіксації заготовки, слугуючи основним пневматичним компонентом для стандартних автоматизованих систем кріплення.

1. Складене обертання та затискний рух

• Послідовність роботи: Втягнути → поворот на 90° вліво/вправо → висунути для затискання; Зворотна послідовність: втягнути, щоб розблокувати затискач → повернути назад на 90° → витягнути для скидання.

• Високоточне позиціонування: фіксований кут повороту 90° з допуском ±5°, що забезпечує чудову ефективність проти обертання та надійну повторювану точність позиціонування.

2. Оновлена ​​висока вантажопідйомність

• У 3 рази вищий момент інерції: Нова оновлена ​​серія MK втричі збільшує допустимий крутний момент інерції, відповідаючи потужним навантаженням традиційної серії MK2, ідеально адаптуючись до високошвидкісної роботи та сценаріїв затискання заготовки з великою інерцією.

• Потужна сила затиску: Модель з максимальним діаметром отвору φ63 забезпечує потужне затискне зусилля до 12,4 кН при 0,5 МПа, забезпечуючи стабільне та надійне затискання для важких умов експлуатації.

3. Компактний корпус і гнучка багатонаправлена ​​установка

• Тонка та вкорочена структура: Ультратонкий корпус із загальною довжиною на 3~10 мм коротше, ніж у звичайних циліндрів MK2, що значно покращує використання простору для вузького та компактного розміщення обладнання.

• Монтаж багатостороннього перемикача: підтримує встановлення 4-стороннього магнітного перемикача (φ20/φ25 лише для 2-стороннього). Конструкція вбудованого перемикача дозволяє уникнути зовнішнього впливу та перешкод, забезпечуючи гнучке та акуратне розташування схеми.

• Універсальний спосіб монтажу: Оснащений наскрізними отворами та двосторонніми різьбовими отворами, сумісний із прямим фіксованим монтажем і фланцевим монтажем для задоволення різноманітних вимог до складання.

4. Надійна та довговічна продуктивність

• Стабільна буферизація: Конструкція подвійної дії з двосторонніми гумовими буферами ефективно зменшує робочі удари, вібрацію та робочий шум для тривалої стабільної циклічної роботи.

• Безмасляна робота: використовує професійну безмасляну конструкцію змащення, що підходить для чистих робочих середовищ без пилу.

• Стандартна магнітна конфігурація: Вбудоване магнітне кільце із зарезервованими монтажними пазами для магнітних перемикачів, зручне для визначення положення ходу.

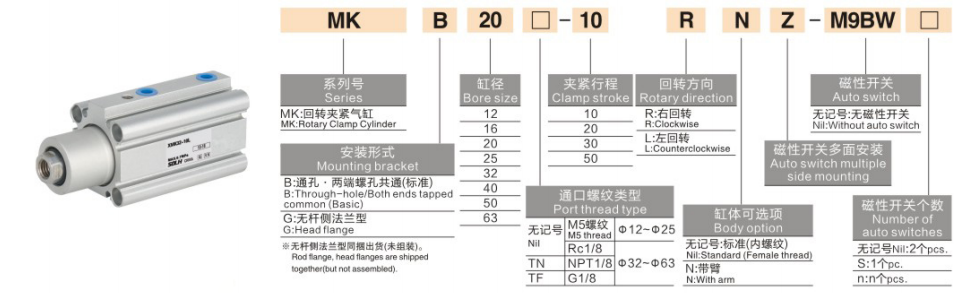

Повні правила іменування моделі та приклади порядку

1. Типові приклади моделей: MKB20-10RZ, MKB40-20LZ-M9BW

2. Приклади стандартного замовлення

• Стандартне обертання вправо: MKB25-15RZ (діаметр φ25, хід 15 мм, обертання за годинниковою стрілкою, без перемикача)

• Обертання вліво з подвійними перемикачами: MKB32-20LZ-2S (діаметр φ32, хід 20 мм, обертання проти годинникової стрілки, двопозиційні перемикачі)

• Великий діаметр важкого типу: MKB63-50RZ (диаметр φ63, максимальний хід 50 мм, обертання вправо для затискання великого навантаження)

Загальні технічні параметри (20 ℃, 0,5 МПа стандартні умови)

1. Основні характеристики

• Режим роботи: складний рух подвійної дії (обертання на 90° + лінійне затискання)

• Діапазон робочого тиску: 0,1~1,0 МПа; Випробувальний тиск: 1,5 МПа

• Температура навколишнього середовища: -10℃~70℃ (без замерзання); -10 ℃ ~ 60 ℃ із встановленими магнітними перемикачами

• Робоча швидкість поршня: 50~200 мм/с

• Буферний режим: Двосторонній гумовий буфер

• Режим змащення: Безмасляна робота (змащення не потрібно)

2. Дані сили затиску (одиниця: кН при 0,5 МПа)

3. Допустимий момент інерції (одиниця виміру: кг·м²)

4. Вага продукту (одиниці: кг при 20 мм ходу)

Типові сценарії застосування

• Позиціонування та закріплення заготовки: Широко використовується для пристосувань для верстатів, позиціонування під час зварювання, фіксації штампування та затискання станцій складання. Інтегрована конструкція обертання та затискання 2-в-1 спрощує механічну структуру та економить простір для встановлення.

• Електронне та точне кріплення компонентів: Характеристики без масла та низького пилу ідеально підходять для затискання лотка напівпровідників, позиціонування корпусу телефону та мікроточної фіксації деталей, що відповідає вимогам високої чистоти та високої точності.

• Автоматичне обмеження передачі: Ідеально підходить для обмеження поворотного столу, позиціонування перекидного механізму та поворотних затискних станцій з коротким ходом, забезпечуючи стабільні та повторювані складові характеристики руху.

• Станції кріплення для важких навантажень: Оснащений високою силою затиску та чудовою здатністю запобігати прогину, він застосовний для сценаріїв затискання важких заготовок, фіксації форми та точного позиціонування великого навантаження.

3-етапний посібник із швидкого вибору

1. Вибір розміру отвору: Виберіть розмір отвору відповідно до фактичного затискного навантаження. Переконайтеся, що теоретична сила затиску ≥ фактичне навантаження × 1,5 коефіцієнта безпеки; віддавайте перевагу отвору φ40 або більше для умов важкої роботи.

2. Вибір обведення: Стандартний хід затиску становить від 5 мм до 50 мм. Виберіть хід на основі фактичної висоти заготовки та залиште запас 3~5 мм, щоб уникнути механічних перешкод.

3. Вибір конфігурації

￮ Напрямок обертання: Виберіть RZ (обертання за годинниковою стрілкою вправо) або LZ (обертання вліво проти годинникової стрілки), щоб відповідати макету станції на місці.

￮ Визначення позиції: Виберіть конфігурацію подвійного перемикача 2S, щоб отримати сигнали подвійного положення для стану затискання та відпускання.

Резюме одним реченням

     Стандартний поворотний затискний циліндр серії SOLH MK об’єднує функції повороту на 90° і лінійного затиску, має 3-разово збільшений крутний момент інерції, ультракомпактний корпус, кріплення в різних напрямках і потужну здатність затискати при великих навантаженнях, служачи оптимальним компактним і високостабільним пневматичним рішенням для автоматизованого позиціонування пристосувань і затискних станцій.
