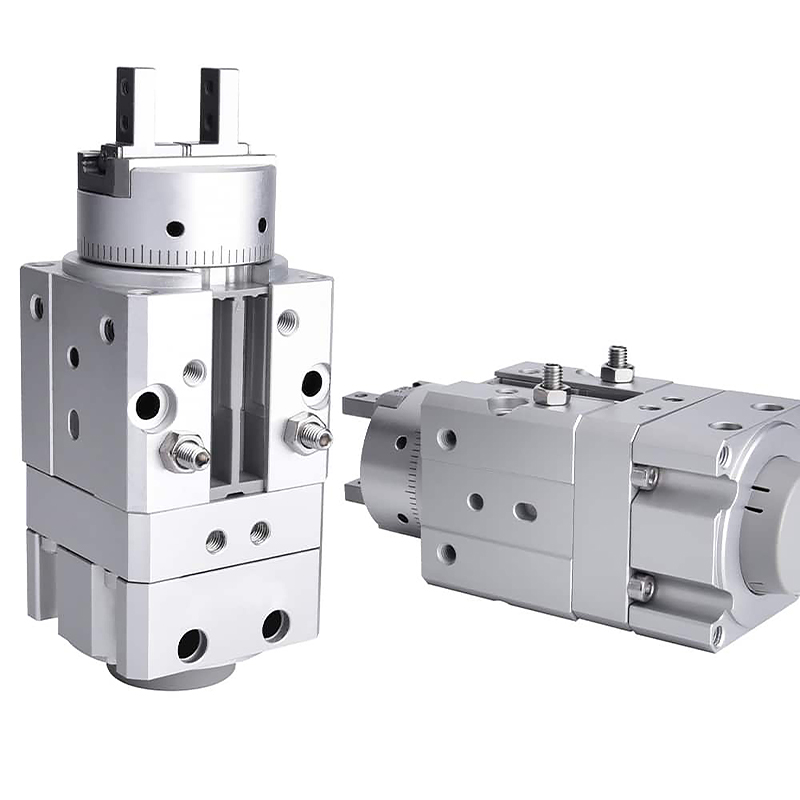

Інтегрований поворотний захват серії MRHQ (лопатевий тип, захват і обертання все в одному)

Бренд: SOLH від Richge Technology

Огляд продукту

     Серія SOLH MRHQ — це інтегрований привід, який поєднує в собі поворотний циліндр лопатевого типу та паралельний 2-кулачковий захват. Основні переваги: ​​ультракомпактна інтегрована структура, стандартні кути повороту 90° / 180°, точне регулювання кута ±10°, універсальне кріплення в 5 напрямках, висока швидкість і висока точність роботи. Це найкраще рішення для затискання заготовок із легким і середнім навантаженням, перевертання, зміни напрямку лінії передачі та станцій у обмеженому просторі. Замініть окрему комбінацію поворотного столу + окремого захоплення, щоб спростити механічне розташування.

Основна структура та робочі функції

     -- Принцип роботи: інтегрований поворотний блок лопаток приводить в рух вихідний вал, узгоджений із вбудованим паралельним захватом. Цільна конструкція без додаткових сполучних кронштейнів.

     -- Достоїнства інтеграції: загальна довжина скорочена на ~20% у порівнянні з розділеним поворотним столом + захватом. Уникайте розгойдування та витягування трубок/кабелів під час обертання для більш плавного руху та швидшої реакції.

     -- Регулювання кута повороту: стандартні версії 90° та 180°. Кінцеві упорні гвинти забезпечують загальне регулювання ±10° (±5° на кожному кінці), щоб задовольнити вимоги до позиціонування під різними кутами.

     -- Гнучке кріплення: 5 монтажних поверхонь (2 осьові торці + 3 бічні сторони). Розташування виступів у верхній/нижній частині та бічних шпилькових отворах для швидкого центрування та легкого складання.

     -- Матеріал і довговічність: міцний анодований алюмінієвий корпус, зносостійкі лопаткові ущільнювачі та губки з нержавіючої сталі. Механічний термін служби ≥5 мільйонів циклів, стабільний для високочастотних автоматизованих ліній.

     -- Сумісність із датчиками: на заводі встановлено магнітне кільце. Підтримує до чотирьох магнітних перемикачів: два для визначення межі повороту та два для зворотного зв’язку «відкрито/закрито» для реалізації повного контролю положення замкнутого циклу.

Повне правило кодування моделі

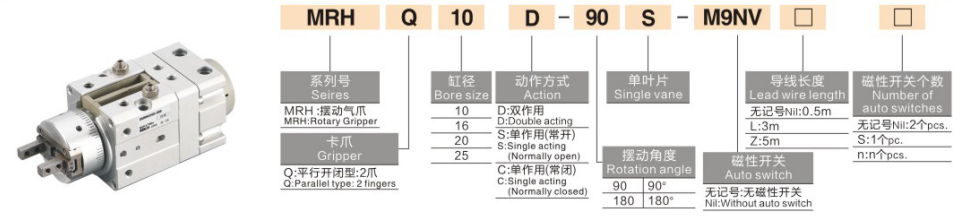

 1. Приклад моделі: MRHQ16D-90S-M9B

  2. Довідкові приклади стандартного замовлення

     -- MRHQ10D-90S: отвір 10, губки подвійної дії, обертання на 90°, однолопастний поворотний блок, без перемикача

     -- MRHQ25D-180S-M9BW: отвір 25, поворот на 180°, оснащений магнітним перемикачем M9BW

Універсальні основні технічні характеристики (випробувальний тиск: 0,5 МПа)

Основні конкурентні переваги

  1. Компактна структура все-в-одному, економія місця та стабільний рух

     -- Комбінована функція захоплення та обертання зменшує загальні розміри, усуває перетягування кабелю/трубки під час обертання, ідеально підходить для вузьких порожнин обладнання.

  2. Стандартний поворот на 90° / 180° з тонким налаштуванням кута

     -- Регульований діапазон обертання ±10°, підходить для перевертання заготовки, передачі напрямку та процесів позиціонування під різними кутами.

  3. Монтаж у 5 напрямках + точна структура розташування

     -- Аксіальна та бічна установка різної орієнтації, розміщення виступів і штифтових отворів спрощують центрування та скорочують час введення в експлуатацію.

  4. Висока частота та висока точність для легких/середніх навантажень

     -- Точність повторення щелеп ±0,01 мм, зміна щелеп до 180 копій/хв; призначений для заготовок вагою від 0,1 до 5 кг.

  5. Моніторинг багатоточкового датчика для блокування ПЛК

     -- Можна встановити до чотирьох магнітних перемикачів для одночасного моніторингу граничних положень обертання та статусу відкритого/закритого затискача для автоматизованого послідовного керування.

Методи монтажу та типові промислові застосування

  1. Варіанти монтажу

     -- Аксіальний горизонтальний монтаж: зміна напрямку заготовки на складальних лініях

     -- Поздовжнє вертикальне кріплення: завантаження вгору-вниз плюс обертання для верстатів

     -- Бічне кріплення: бічний захват і перевертання в обмежених місцях

  2. Типові сценарії застосування

     -- 3C & Electronics: захоплення та перевертання корпусів телефонів, кришки акумулятора та мініатюрних точних компонентів

     -- Автомобільні компоненти: передача внутрішніх пластикових деталей, гумових елементів і невеликих відливок

     -- Упаковка та логістика: зміна напрямку для невеликих ящиків, піддонів і матеріалів у мішках

     -- Загальна автоматизація: перемикання станцій, обертання заготовки на 180° та монтаж позиціонування

3-етапний посібник із швидкого вибору

  1. Вибір отвору на основі маси заготовки

     -- 10 ≤ 1 кг；16 = 1~2 кг；20 = 2~3 кг；25 = 3~5 кг. Підтримуйте мінімум 30% запасу міцності.

  2. Підтвердження кута повороту

     -- Виберіть 90S для повороту на 90°; виберіть 180S для повороту на 180°. Виберіть MRHQ, якщо потрібне точне регулювання поворотного ходу.

  3. Зіставлення конфігурації

     -- Контроль положення із замкнутим контуром: установіть чотири магнітні перемикачі серії M9 для контролю як обертання, так і стану щелеп.

     -- Обмежена компонування установки: віддайте перевагу інтегрованій моделі MRHQ замість розділеного поворотного столу + захвату.

Резюме одним реченням

     SOLH MRHQ інтегрований поворотний захват лопатевого типу поєднує паралельне затискання губок і обертання в один компактний пристрій зі стандартним регульованим кутом повороту 90°/180°, установкою в 5 напрямках і сумісністю з декількома датчиками; ідеальне рішення для легкого та середнього навантаження для перевертання заготовки, завантаження/розвантаження та передачі напрямку на автоматизованих виробничих лініях у обмеженому просторі.
