Лопатевий поворотний циліндр серії MSUB | Високоточний компактний коливальний циліндр

Бренд: SOLH від Richge Technology

1. Огляд продукту та основні структурні характеристики

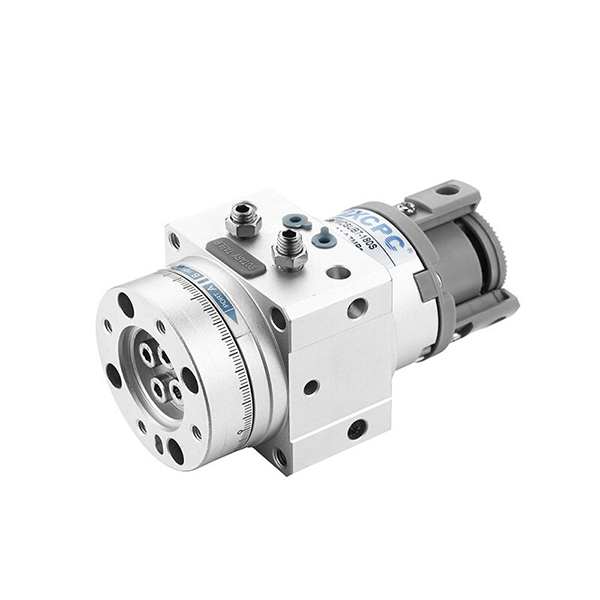

     Серія SOLH MSUB — це високоточний однолопатевий циліндр поворотного столу, призначений для точних коливальних застосувань з невеликим навантаженням. Він має інтегровану компактну конструкцію, кут повороту з тонким регулюванням, монтаж на кількох поверхнях і наднизький люфт. Охоплюючи 4 специфікації розміру (відповідає отворам φ10/φ15/φ20/φ30), він широко використовується в станціях обертання маніпулятора, невеликого позиціонування індексування та перевертання заготовки, слугуючи основним високоточним поворотним рішенням для автоматизованих точних виробничих ліній.

  1.1 Вбудований поворотний стіл і циліндрична структура

     Інтегрована конструкція поворотної платформи та ведучого циліндра повністю усуває зазор у передачах із підвищеною загальною жорсткістю. Стандартна модель забезпечує наднизький допуск до биття, тоді як оновлена ​​високоточна версія MSUA забезпечує точність коливання платформи в межах ≤0,03 мм, забезпечуючи стабільне та повторюване точне позиціонування.

 1.2 Конструкція з однією лопаткою для високого навантаження

     Завдяки оптимізованій однолопатевій конструкції циліндр має менший об’єм і меншу вагу. Його вантажопідйомність у 2-3 рази вища, ніж у традиційних циліндрів серії CRB1 такого ж розміру, завдяки чому забезпечується мініатюризація та високий крутний момент одночасно.

  1.3 Точно регульований кут повороту

     • Стандартний обведення: 90° / 180° опціонально для різноманітних обертових вимог.

     • Допуск тонкого налаштування: Конструкція з однією лопаткою підтримує точне налаштування ±5° на обох кінцях; дволопастний тип підтримує точне налаштування ±2,5°.

     • Точність позиціонування: Суворий допуск кута повороту 90°±10′ / 180°±10′, що відповідає вимогам щодо високоточної індексації та перевертання.

 1.4 Гнучкі варіанти монтажу та трубопроводів

     • Режим трубопроводу: Бічні та осьові труби є додатковими; моделі, обладнані магнітним перемикачем, підтримують лише бічні труби для отримання стабільного сигналу.

     • Режим монтажу: Багатостороння фланцева конструкція підтримує всенаправлене встановлення, ефективно економлячи внутрішній простір обладнання та адаптуючись до сценаріїв компактного розташування.

  1.5 Низький рівень витоку та тривалий термін служби

     Прийняття спеціальної спеціальної ущільнювальної структури для мінімізації внутрішнього та зовнішнього витоку повітря. Стандартна безмасляна конструкція адаптується до чистого виробничого середовища та загальних промислових умов праці, зменшуючи витрати на обслуговування та подовжуючи безперервний термін служби.

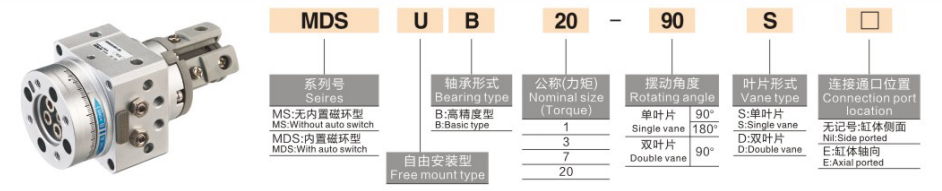

2. Повні правила іменування моделей і приклади порядку

  1. Типові приклади моделей: MSUB7-180S, MDSUB20-90S

  2. Приклади стандартного замовлення

     • Стандартна немагнітна модель: MSUB7-180S (розмір 7, кут повороту 180°, без магнітного кільця)

     • Модель магнітного зворотного зв'язку: MDSUB20-90S (розмір 20, кут повороту 90°, вбудоване магнітне кільце для встановлення перемикача)

3. Загальні технічні параметри (20 ℃, стандартні умови)

  3.1 Основні характеристики

     • Режим роботи: Одинарна лопатка подвійної дії

     • Робоча рідина: Стиснене повітря (робота без масла)

     • Температура навколишнього середовища: 5 ℃ ~ 60 ℃

     • Діапазон робочого тиску: Розмір 1: 0,2~0,7 МПа; Розмір 3/7: 0,15~0,7 МПа; Розмір 20: 0,15~1,0 МПа

     • Час коливання (при 0,5 МПа): 0,07~0,3 с/90° (регулюється)

     • Тип підшипника: Підшипник ковзання з високим навантаженням

  3.2 Таблиця ключових параметрів ефективності

4. Основні рекомендації щодо налаштування та вибору

  4.1 Вибір розміру (на основі крутного моменту та навантаження)

     • Розмір 1 (φ10): вихідний крутний момент 0,3 Н·м, підходить для сценаріїв мікронадлегкого навантаження (≤1 кг) і високочастотного точного обертального руху.

     • Розмір 3 (φ15): Вихідний крутний момент 0,7 Н·м, ідеально підходить для невеликих легких навантажень (1~3 кг), таких як обертання суглоба руки робота.

     • Розмір 7 (φ20): Вихідний крутний момент 0,9 Н·м, що ідеально відповідає станціям позиціонування індексування та перевертання заготовки з малим і середнім навантаженням (3~5 кг).

     • Розмір 20 (φ30): високий вихідний крутний момент 2,9 Н·м, застосовний для завдань поворотного позиціонування із середнім великим навантаженням (5~10 кг).

  4.2 Вибір кута та точності

     • Кут повороту 90°: Призначений для повороту під прямим кутом і перемикання напрямків, широко використовується для завантаження/розвантаження заготовки та позиціонування керма на 90°.

     • Кут повороту 180°: Підходить для півциклу обертання та перевертання заготовки, реалізуючи зворотне позиціонування на 180° та двонаправлене перемикання станцій.

     • Високоточне оновлення: Виберіть серію MSUA для надвисоких вимог до точності з точністю коливання платформи ≤0,03 мм.

  4.3 Конфігурація магнітного перемикача

     • MSUB (немагнітний): Базова економічна версія без магнітного кільця, економічно ефективна для простого циклічного руху без запиту зворотного зв’язку.

     • MDSUB (магнітний): Вбудоване магнітне кільце, сумісне з магнітними перемикачами D-T791/D-T792 із довільним регулюванням позицій датчика, що підтримує автоматичне керування зв’язком сигналу ПЛК.

5. Типові сценарії застосування

     • Прецизійні роботизовані системи: Застосовується для обертання суглобів невеликого робота та гойдання кінцевого ефектора, має легку вагу, компактний розмір і високу повторюваність позиціонування.

     • Автоматизовані станції індексації: Ідеально підходить для точного індексування 90°/180°, позиціонування виявлення та позиціонування складальної станції в галузі електроніки та малої побутової техніки.

     • Перевертання заготовки та керування: Ідеально підходить для перевертання та зміни напрямку заготовок з невеликим навантаженням (≤10 кг) на конвеєрних лініях, досягаючи нульового люфту та плавного обертання з низьким ударом.

     • Малі поворотні платформи: Широко використовується в мікророторних платформах, для друку етикеток і обертання станцій маркування, з гнучкою установкою та низькими труднощами в обслуговуванні.

6. Швидке порівняння серії MSUB проти CRB2 / CRBU2

7. 3-етапний посібник із швидкого вибору

     1. Вибір розміру: Розрахуйте крутний момент на основі ваги заготовки та радіуса обертання з коефіцієнтом безпеки ≥2. Виберіть розмір 1 для навантаження ≤1 кг, розмір 3 для 1~3 кг, розмір 7 для 3~5 кг, розмір 20 для 5~10 кг.

     2. Вибір кута: виберіть кут повороту 90° для повороту під прямим кутом і керування; виберіть кут повороту 180° для повороту на півциклу та зворотного позиціонування.

     3. Функціональний вибір: Виберіть MDSUB з магнітним кільцем для зворотного зв’язку сигналу та зв’язку ПЛК; Оновлення до серії MSUA для вимог надвисокої точності позиціонування.

Резюме одним реченням

     Компактний поворотний циліндр з лопатями серії SOLH MSUB має інтегровану високоточну конструкцію столу, регульований кут повороту та високу вантажопідйомність, забезпечуючи низький люфт, високу стабільність і компактні точні поворотні рішення для автоматизованих станцій перевертання та індексування з легким навантаженням на рівні 10 кг.
