Трипозиційний поворотний циліндр серії MSZ | Пневматичний привід із зубчатою рейкою

Бренд: SOLH від Richge Technology

1. Огляд продукту та основне позиціонування

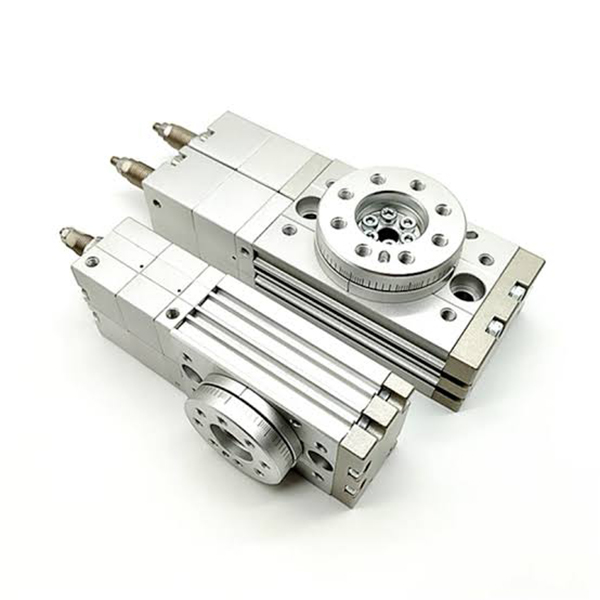

  Серія SOLH MSZ - це професійний циліндр поворотного столу з зубчатою рейкою, спеціально розроблений длятрипозиційне розташування. Він має унікальну функцію потрійної зупинки ліворуч/середину/праворуч (0°/середня зупинка/180°), вирішуючи проблему позиціонування, яку стандартні двопозиційні поворотні циліндри не можуть зупинити на середині ходу. Керується одним 5/3-ходовим електромагнітним клапаном середнього тиску без конфігурації подвійного клапана, що значно спрощує компонування пневматичної системи. Середнє положення підтримує точне регулювання ±10°, тоді як обидва кінці реалізують налаштування кута 0~95°, що робить його оптимальним пневматичним рішенням для відхилення заготовки, сортування, індексації з кількома станціями та сценаріїв, що вимагають обов’язкового проміжного позиціонування.

  1.1 Series Quick Selection Core

Позиціонування основного продукту: Реалізує точне триступеневе обертання 0° (Ліворуч) → Посередині (Центр) → 180° (Праворуч) із регульованим проміжним положенням для задоволення вимог гнучкого позиціонування під різними кутами.

2. Основні технічні параметри (стандарт SOLH)

  2.1 Основні характеристики

     • Розмір отвору: 10/20/30/50

     • Режим роботи: Подвійної дії, подвійна зубчаста рейка та шестерня, трипозиційний середній упор

     • Робочий тиск: 0,2~1,0 МПа (тип гумового буфера); 0,2 ~ 0,6 МПа (тип гідравлічного буфера)

     • Доказовий тиск: 1,05 МПа

     • Робоча температура: 0℃~60℃ (без замерзання)

     • Кут повороту: 0~95° для одного кінця, загальний регульований кут 0~190°

     • Регулювання середньої зупинки: ±10° точне налаштування на основі центрального положення

     • Точність позиціонування: ±0,02 мм (тип MSZA High-precision); ±0,05 мм (основний тип MSZB)

     • Режим змащення: Безмасляний режим самозмащення

     • Потік порту: M5×0,8 (10/20 отвір); M8×1,25 (30/50 отвір)

  2.2 Вихідний крутний момент і допустиме навантаження (0,5 МПа)

  2.3 Енергопоглинальна здатність буфера

3. Структурні особливості та трипозиційний принцип роботи

  3.1 Основні структурні переваги

     • Подвійна стійка та двопоршнева структура середнього упору: Приймає подвійну рейкову ведучу шестерню та незалежну конструкцію середнього упорного поршня, що усуває люфт і забезпечує стабільний і постійний крутний момент під час трьохпозиційного перемикання.

     • Інтегрована конструкція поворотного столу: Оснащений отворами під штифти позиціонування для прямого кріплення заготовки, відрізняється високою жорсткістю та простою та швидкою установкою без додаткових пристосувань.

     • Центральний порожнистий наскрізний отвір: Вбудований центральний наскрізний отвір (Ø6~Ø12), що дозволяє акуратно проходити повітряні труби та електричні дроти, реалізуючи інтегровану проводку та трубопроводи.

     • Незалежне регулювання кута: Оснащений професійними регулювальними болтами, які підтримують незалежне тонке налаштування лівого/правого граничних кутів і середнього положення упору, реалізуючи гнучке калібрування кута.

     • Стандартні слоти для магнітних перемикачів: Стандартні зарезервовані канавки з обох сторін, сумісні з магнітними перемикачами D-M9B і D-A93, реалізують виявлення в реальному часі трьох положень ліворуч/середини/праворуч для автоматичного підключення сигналу.

  3.2 Принцип трипозиційного керування (основна перевага)

   Серія MSZ вимагає лишеодин 5/3-ходовий електромагнітний клапан середнього тиску для реалізації трипозиційного перемикання не потрібно подвійний клапан або складне перемикання повітряного контуру, що спрощує структуру системи та знижує загальну вартість обладнання.

     1. Ліва позиція (0°): Електромагнітний клапан лівого повітрозабірника станції, одностороння подача повітря та реверсивна витяжка, приводить поворотний стіл до точної фіксації в лівому крайньому положенні 0°.

     2. Праве положення (180°): Електромагнітний клапан правої станції повітрозабірника, реверсивна дія повітряного контуру, приводить поворотний стіл до обертання та фіксації в правому крайньому положенні на 180°.

     3. Середнє положення зупинки (M): Середня станція електромагнітного клапана, обидві сторони циліндра отримують тиск одночасно. Роторний поршень підтримує баланс сил, а незалежний середній поршень штовхає та фіксує стіл у попередньо встановленому середньому положенні, реалізуючи стабільне проміжне положення.

4. Повні правила найменування моделі

  Типовий код моделі: MSZB20-R-M9BL

5. Правила відбору та типові застосування

  5.1 Правила пріоритету відбору

     1. Перш за все попит на позицію: Виберіть серію MSZ для умов роботи, що вимагають трипозиційного (лівого/середнього/правого) упору; Двопозиційні поворотні циліндри MSQ/HRQ не застосовуються.

     2. Точне зіставлення: Виберіть високоточний тип MSZA для сценаріїв позиціонування з великою кількістю повторів; вибрати економічно ефективний базовий тип MSZB для загальних універсальних сценаріїв.

     3. Відповідність швидкості та навантаження: Прийняти тип гідравлічного буфера -R для роботи на високій швидкості, важких навантаженнях і сильних ударах; стандартного гумового буфера достатньо для низькошвидкісної роботи з легким навантаженням.

     4. Перевірка навантаження: суворо переконайтеся, що фактичне радіальне навантаження, осьове навантаження та згинальний момент нижчі за допустимі значення, щоб уникнути заклинювання та відхилення позиціонування.

  5.2 Типові сценарії застосування

     • Відведення та сортування заготовок: Розташування посередині та розподіл матеріалу ліворуч/праворуч за допомогою багатокутового перемикання 0°/90°/180°.

     • Багатостанційне індексування: Трипозиційний перемикач для автоматизованих станцій складання, виявлення та передачі процесу.

     • Поворот заготовки та керування: Виконайте стабільне обертання та кермування через 0° → посередині → 180° прогресивного обертання.

     • Автоматизація електроніки та упаковки: Застосовується для затягування кришки пляшки, позиціонування стружки, багатокутного виявлення продукту та обладнання для точного пакування.

6. Порівняння основних відмінностей MSZ і MSQ

Резюме одним реченням

     Трипозиційний поворотний циліндр із зубчатою рейкою серії SOLH MSZ забезпечує ексклюзивне потрійне позиціонування ліворуч/середини/праворуч за допомогою простого керування одним клапаном, регульованим середнім кутом і високою точністю повторення, будучи професійним налаштованим рішенням для автоматизованого сортування, індексування та обладнання для позиціонування під різними кутами.
