Компактний вузький пневматичний поворотний стіл серії MXH з довгим ходом

Бренд: SOLH від Richge Technology

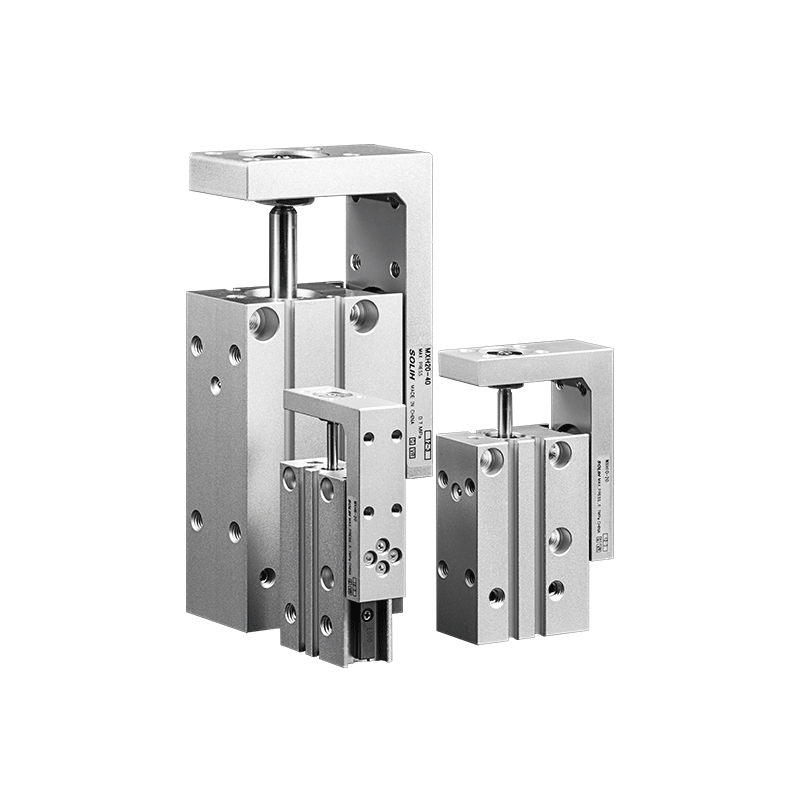

Огляд продукту

     Серія SOLH MXH — це вузький компактний пневматичний столик, оснащений циркулюючою системою лінійних напрямних. Поєднуючи легку конструкцію, високу жорсткість і розширену продуктивність ходу до 60 мм, він має надвузьку ширину корпусу, що економить значний простір для встановлення. Завдяки чудовій вантажопідйомності проти прогину та можливості позиціонування середньої точності, він спеціально оптимізований для пліч-о-пліч багатоковзної установки та операцій точного перенесення в надзвичайно обмежених просторових автоматизованих сценаріях, служачи ідеальним рішенням мікролінійного приводу з довгим ходом для електроніки 3C та точної автоматизації.

Основна структура та особливості дизайну

     --  Подвійний поршневий привод: застосовує двопоршневий режим подвійної дії, забезпечуючи стабільне вихідне зусилля та видатну продуктивність синхронної роботи, забезпечуючи постійний лінійний рух під час високочастотної циклічної роботи.

     --  Нескінченна кулькова направляюча рейка: Оснащений безкінечними циркулюючими кульковими лінійними напрямними, що відрізняються високою структурною жорсткістю та чудовою стабільністю лінійного руху. Паралельність ходу контролюється в межах 0,05 мм для коротких ходів, ефективно уникаючи тремтіння та відхилення руху.

     -- Ультравузький компактний корпус: Оптимізована вузька конструкція, набагато тонша, ніж традиційні столи для слайдів серії MXQ і MXS, ідеально підтримує щільне розташування кількох слайдів поруч для максимального використання простору обладнання.

     -- Чудова антизміщена навантажувальна здатність: Допустимий крутний момент приблизно в 6 разів більший, ніж у традиційної серії MXU, із значно підвищеною стійкістю до ексцентричного навантаження та консольного навантаження, що адаптується до складних односторонніх робочих умов.

     --  Гнучка установка в різних напрямках: Підтримує 4-стороннє кріплення з поперечними наскрізними/різьбовими отворами та поздовжніми різьбовими отворами. У поєднанні з 3-сторонньою конструкцією трубопроводу він відповідає різноманітним вимогам до монтажу та компонування трубопроводів для вузьких і складених конструкцій обладнання.

     -- Універсальна адаптація сенсора: стандартне вбудоване магнітне кільце з двосторонніми пазами датчика, сумісними з магнітними перемикачами серії D-M9□ і A93, що забезпечує точне визначення положення ходу та зворотний зв’язок.

Повне правило кодування моделі

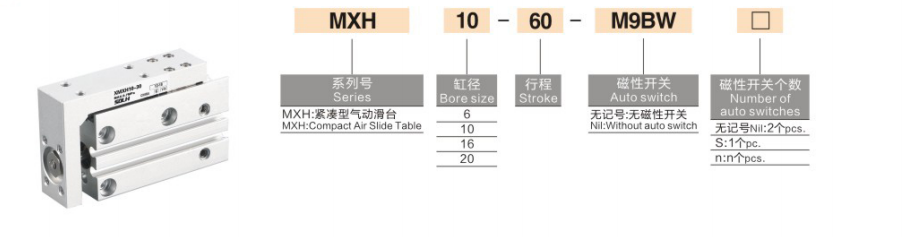

   1. Приклад моделі: MXH16-50Z-M9NL

   2. Довідковий приклад стандартного замовлення

     --  MXH10-30-M9BW: отвір 10 мм, хід 30 мм, магнітний перемикач NPN з довжиною дроту 1 м

Основні технічні характеристики

Еталонна діаграма вихідної сили та навантаження (@0,5 МПа)

Коефіцієнт безпеки ≥2; Вертикальне навантаження вимагає перевірки допустимого крутного моменту

Специфікація допустимого крутного моменту (навантажувальна здатність проти зміщення, Н·м)

Сценарії застосування та порівняння вибору продукту

   1. Пріоритетні сценарії застосування для серії MXH

     --  Обладнання з надзвичайно обмеженим простором: Ультравузька конструкція корпусу підтримує щільну пліч-о-пліч установку кількох висувних столів, що ідеально підходить до інтер’єру мініатюрного автоматизованого обладнання.

     --  Довгохідні операції середньої точності: Максимальний хід до 60 мм із точністю повторення ±0,02 мм, що значно перевищує стабільність позиціонування звичайних пневматичних циліндрів, задовольняючи вимоги до середньої точності передачі на великі відстані.

     --  Високочастотна передача малого навантаження: Ідеально підходить для циклічної обробки та позиціонування електронних компонентів, терміналів, дрібних пластикових деталей і прецизійних інструментів.

     --  Робочі умови навантаження проти зміщення: Відмінний опір крутному моменту забезпечує стабільну роботу в умовах односторонньої сили та консольного встановлення, вирішуючи проблеми прогину та тремтіння звичайних слайдів.

Порівняння серій MXH проти MXQ та MXS

Інструкції з професійного відбору

     --  Відповідність розміру отвору: Контролюйте горизонтальне навантаження в межах 50% від номінального значення та вертикальне навантаження в межах 25% від номінального значення, з гарантованим коефіцієнтом безпеки не менше 2 для забезпечення стабільної тривалої роботи.

     -- Інсульт Бронювання: Залиште межу ходу 5~10 мм під час вибору; максимальний стандартний хід серії MXH становить 60 мм, щоб уникнути обмеження удару та подовжити термін служби.

     -- Вибір режиму монтажу: Виберіть поперечне кріплення для ультравузького планування простору; використовуйте поздовжнє кріплення для багатошарових сценаріїв монтажу, щоб заощадити загальний простір обладнання.

     -- Оптимізація буфера: Обладнання гідравлічним буфером, коли робоча швидкість перевищує 300 мм/с або вага вантажу перевищує 3 кг, ефективно зменшуючи удар і вібрацію на терміналі.

     -- Конфігурація датчика: Двосторонні канавки датчика підтримують установку подвійного магнітного перемикача, реалізуючи точне визначення на місці ходу висування та втягування для моніторингу положення повного ходу.

Резюме одним реченням

     Вузький компактний пневматичний поворотний стіл серії SOLH MXH має надвузький корпус, високий опір крутному моменту, 60 мм довгий хід і ±0,02 мм середньої точності, з 4-напрямковим монтажем і безмасляною роботою, будучи оптимальним економічно ефективним рішенням для щільного встановлення та високочастотної передачі невеликого навантаження в замкнутих автоматизованих просторах.
