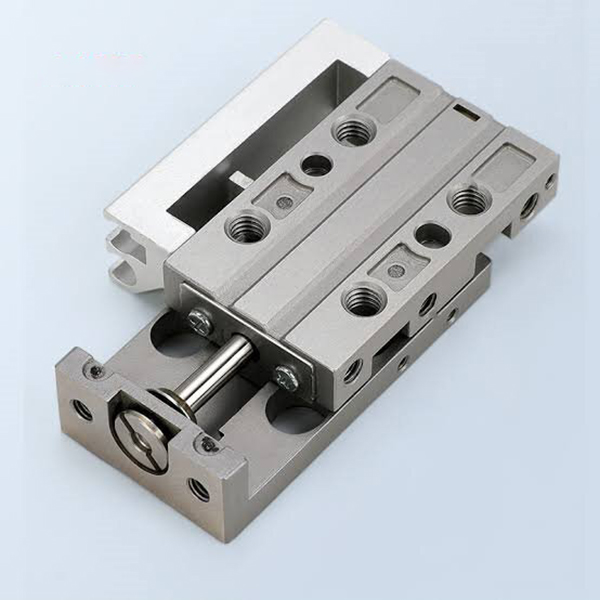

Ультракомпактний високоточний пневматичний столик серії MXJ

Бренд: SOLH від Richge Technology

Огляд продукту

     Серія SOLH MXJ - це ультрамініатюрний, високоточний пневматичний столик, призначений для мікроточного лінійного керування. Завдяки ультракомпактному розміру, точності позиціонування до мікронного рівня, легкій конструкції та сумісності з різноспрямованим монтажем, він ідеально підходить для автоматизованих станцій у обмеженому просторі, включаючи електронну обробку 3C, точне виявлення, мікроскладання та високочастотні короткохідні циклічні операції. Він служить основним високоточним мікролінійним приводом для мініатюрних сценаріїв автоматизації.

Основна структура та особливості дизайну

     -- Режим приводу: двонаправлена ​​робота подвійної дії, розміри отворів φ4,5/6/8/12/16 мм, що охоплює діапазон мікро- та легких навантажень 5~50 Н.

     -- Структура преміум-класу: Корпус із мартенситної нержавіючої сталі та вбудована лінійна кулькова напрямна. Несуча конструкція ізольована від руху ущільнення поршневого штока, що забезпечує високу жорсткість і наднизьке тертя.

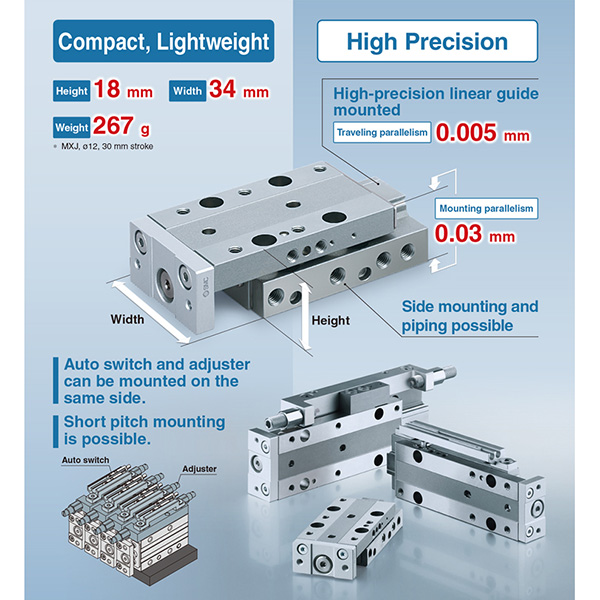

     -- Точність мікронного рівня: паралельність ходу 0,005 мм, паралельність монтажу 0,03 мм, вертикальність 0,01 мм, що забезпечує надстабільну точність позиціонування для складних процесів.

     -- Ультракомпактний розмір: ультратонкий дизайн корпусу з висотою лише 10 мм для моделі з отвором φ4,5 і висотою 18 мм для моделі з отвором φ12, на 30%~50% менше, ніж еквівалентні слайд-столи MXQ, що максимізує використання простору для щільних станцій компонування.

     -- Гнучке багатостороннє кріплення: підтримує тристоронню установку зверху, знизу та збоку за допомогою точних отворів для штифтів, що адаптуються до різноманітних вузьких і щільних компонувань обладнання.

     -- Універсальна сумісність із датчиками: у стандартній комплектації оснащено подвійними канавками магнітного перемикача. Моделі з ходом ≥5 мм дозволяють встановити 2 магнітних вимикача M9B. Симетрична структурна конструкція забезпечує взаємозамінність лівого/правого перемикачів і трубопроводів на місці.

     -- Регульована буферизація та обмеження: стандартний двосторонній гумовий буфер для зменшення шуму та удару; додаткові односторонні/двосторонні металеві обмежувачі ходу з регульованим діапазоном ходу 0~5 мм для надточного позиціонування.

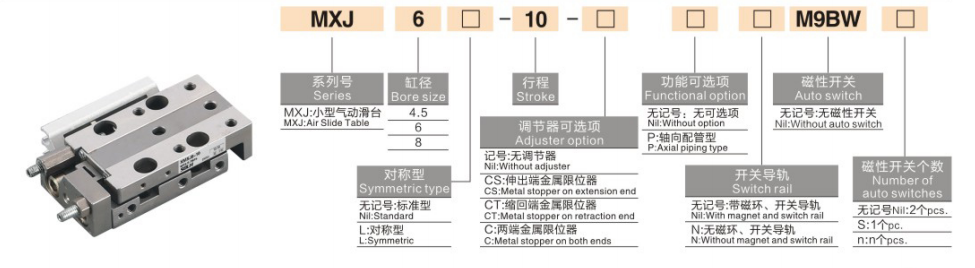

Повне правило кодування моделі

   1. Приклад моделі: MXJ6-10-CS-M9B

   2. Довідкові приклади стандартного замовлення

     -- MXJ4.5-5: стандартний тип, без магнітного перемикача, отвір 4,5 мм, хід 5 мм, подвійної дії

     -- MXJ8-15-B-2M9B: отвір 8 мм, хід 15 мм, двосторонній металевий ліміт, 2 шт. магнітних перемикачів M9B

     -- MXJ12-20-L: симетричний тип, отвір 12 мм, хід 20 мм, реверсивна бічна труба

Основні технічні характеристики (@0,5 МПа, подвійної дії)

   1. Специфікації Micro (φ4,5 / φ6 / φ8)

   2.Малі характеристики (φ12 / φ16)

Основні конкурентні переваги

   1. Надвисока точність і стабільність мікронного рівня

     -- Інтегрована цільна обробка в поєднанні з високоточною лінійною кульковою направляючою рейкою забезпечує повторювану точність позиціонування ±0,01 мм і наднизьку похибку паралельності, повністю відповідаючи суворим вимогам точності для процесів мікровиявлення та точного позиціонування.

   2. Надкомпактний і компактний дизайн

     -- Ультратонкий і ультракороткий корпус з мінімальною висотою лише 10 мм. Конструкція тристороннього кріплення адаптується до надвузького вертикального та горизонтального простору, заощаджуючи понад 40% місця для встановлення порівняно зі звичайними висувними столами, що ідеально підходить для щільних автоматизованих виробничих ліній.

   3. Легкий і високочастотний швидкий відгук

    -- Оптимізована легка конструкція з нержавіючої сталі (40~500 г) ефективно зменшує інерцію руху. Робоча швидкість коливається від 50 до 500 мм/с, підтримуючи стабільну роботу на високій частоті понад 300 циклів на хвилину (cpm), щоб підвищити ефективність виробництва.

   4. Безмасляна робота та надтривалий термін служби

     -- Використовує зносостійке ущільнення з низьким коефіцієнтом тертя та безмасляну конструкцію, сумісну з чистими майстернями та злегка жирними промисловими середовищами. Надійна структурна конфігурація забезпечує термін служби понад 5 мільйонів циклів із тривалою стабільною роботою без обслуговування.

   5. Симетрична оборотна конструкція для гнучкого встановлення

     -- Симетрична структура повітряного отвору та канавки перемикача дозволяє на місці міняти ліворуч/праворуч трубопроводи та встановлення датчика, усуваючи обмеження щодо напрямку та значно покращуючи налагодження на місці та гнучкість структурної адаптації.

Монтажні форми та типові застосування

   1. Способи монтажу

     -- Верхнє кріплення: фіксується через наскрізні отвори з отворами під штифти з точним позиціонуванням, підходить для встановлення зверху заготовки та сценаріїв високоточного позиціонування.

     -- Нижнє кріплення: фіксується за допомогою нижніх різьбових отворів, стабільне та надійне, застосовне для встановлення на поверхні стандартного обладнання.

     -- Бокове кріплення: фіксується за допомогою бічних різьбових отворів, ідеально підходить для обладнання з обмеженим вертикальним простором і щільним паралельним розташуванням кількох слайдів.

   2. Типові сценарії застосування

     -- 3C Electronics: обробка та перенесення мікросхем, фокусування об’єктива камери, ламінування мікрокомпонентів, тестування на довговічність кнопок

     -- Точне виявлення: позиціонування зонда, точне переміщення камери CCD, вимірювання мікророзмірів, точне оптичне калібрування

     -- Мікрозбірка: автоматичне фіксування гвинтів, обтиск клем, точне вставлення компонентів, затягування мініатюрного зажиму

     -- Медичне обладнання: точне керування мікронасосом, перемикання мініатюрних клапанів, телескопічне позиціонування маленького інструменту

3-етапний посібник із швидкого вибору

   1. Вибір отвору за навантаженням

     -- φ4,5 ≤0,5 кг / φ6=0,5~1 кг / φ8=1~2 кг / φ12=2~5 кг / φ16=5~8 кг. Зарезервуйте не менше 50% запасу безпеки навантаження для стабільної точної роботи.

   2. Підтвердження інсульту

     -- Стандартний діапазон ходу: 5~50 мм. Надавайте перевагу коротким ходам (5~20 мм) для високочастотних робочих умов, щоб забезпечити вищу точність і стабільність роботи.

   3. Відповідність конфігурації

     -- Моніторинг положення: обладнайте 2 магнітні перемикачі M9B для двонаправленого зворотного зв'язку щодо положення ходу.

     -- Обмеження точності: оберіть двосторонню межу металу (B) для регульованого точного позиціонування ходу 0~5 мм.

     -- Адаптація кріплення: виберіть боковий монтаж для щільного розміщення станції, нижній монтаж для стандартної поверхневої установки.

Резюме одним реченням

     Ультракомпактний високоточний пневматичний поворотний столик серії SOLH MXJ має мікронну точність позиціонування, тристороннє гнучке кріплення, легку високочастотну роботу та додаткові регульовані металеві обмежувачі, служачи економічно ефективним прецизійним мікролінійним приводом, який широко використовується в електроніці 3C, точному виявленні, мікросборці та медичному автоматизованому обладнанні.
