Пневматичний поворотний стіл серії MXQ | Рециркуляційна кулькова направляюча / економічний тип

Бренд: SOLH від Richge Technology

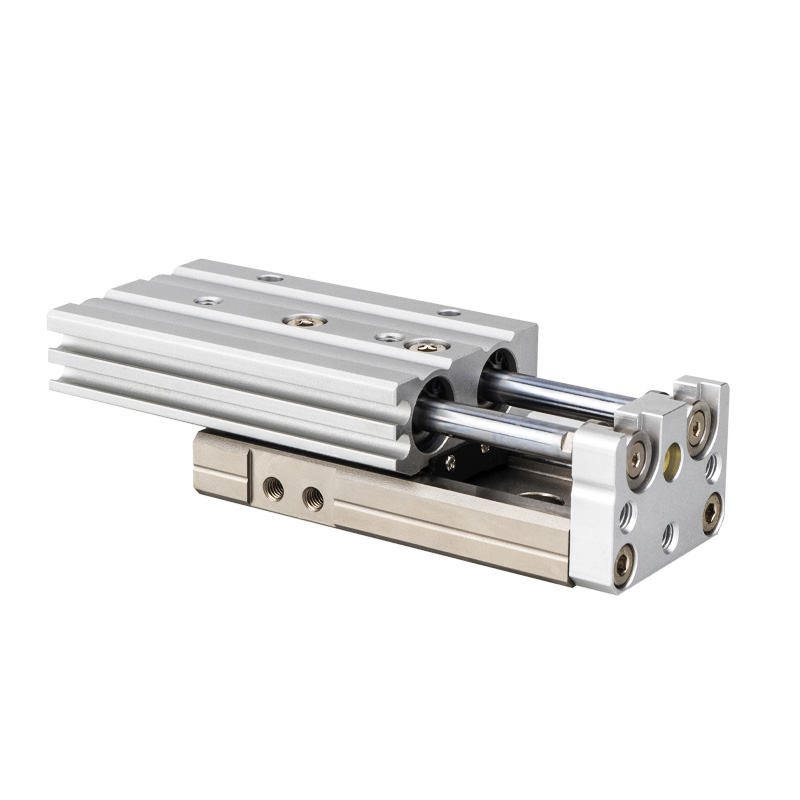

Огляд продукту

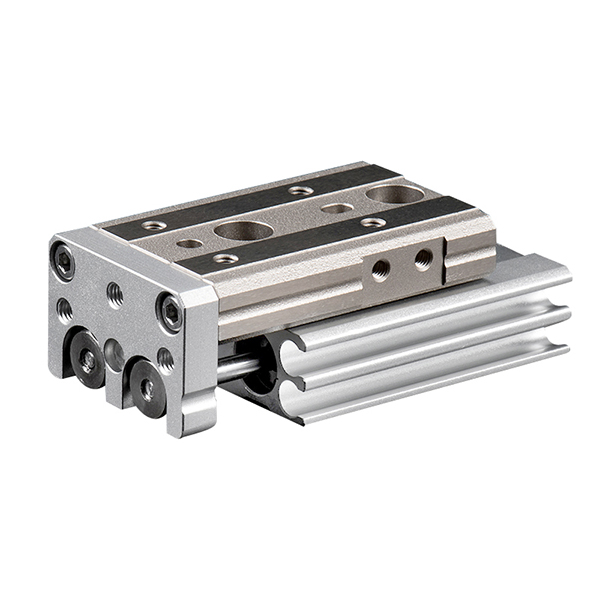

     Серія SOLH MXQ — це економічний компактний пневматичний стіл з двопоршневою приводною системою та рециркуляційними кульковими направляючими. Завдяки надтонкій і легкій інтегрованій структурі він забезпечує стабільний лінійний рух середньої точності з точністю повторення ±0,02 мм. Будучи економічно ефективною альтернативою традиційній комбінації «циліндр + зовнішня направляюча», вона значно знижує витрати на обладнання, зберігаючи при цьому надійні робочі характеристики. Ідеально підходить для загальної автоматизованої обробки та стандартних сценаріїв точного складання, це найкраще базове рішення лінійного приводу для масових автоматизованих виробничих ліній.

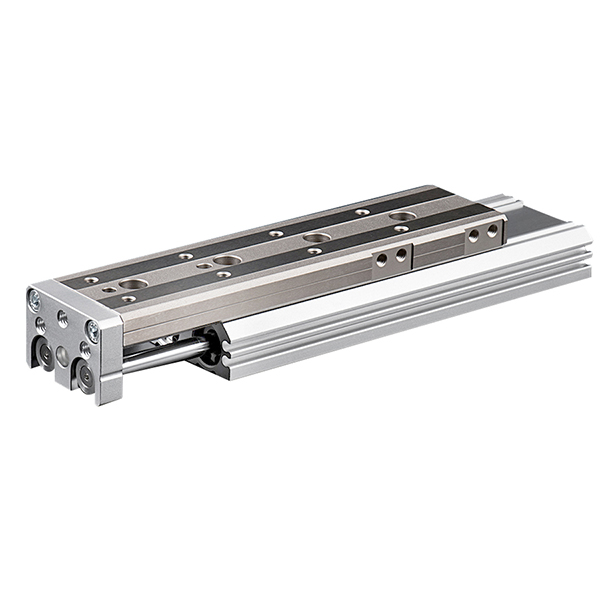

Основна структура та принцип роботи

     -- Двопоршневий привід подвійної дії: Оснащений двопоршневою структурою, яка забезпечує подвійну вихідну тягу, ніж одноциліндрові ковзанки з тим самим розміром отвору. Він забезпечує синхронний і стабільний лінійний рух з нульовим коливанням або відхиленням під час високочастотної циклічної роботи.

     -- Рециркуляційна кулькова напрямна: застосовує конструкцію рециркуляційної кулькової напрямної без попереднього натягу, що забезпечує плавний рух легкого навантаження та низьку вартість виробництва. Він підтримує стабільну точність повторення позиціонування ±0,02 мм, повністю задовольняючи вимоги автоматизації середньої точності.

     -- Ультратонкий і легкий інтегрований корпус: Інтегрована конструкція циліндра та ковзаючого столу на 10% нижча за висотою та на 22% легша за вагу, ніж серія MXS, що забезпечує більш компактну схему встановлення обладнання з обмеженим простором.

     -- Гнучке тристороннє кріплення: Підтримує нижню, бокову та осьову фіксацію в трьох напрямках із попередньо встановленими отворами під шпильки. Це спрощує встановлення на місці та процедури позиціонування, підвищуючи загальну ефективність складання.

     -- Вбудована конструкція магнітної індукції: Стандартне внутрішнє магнітне кільце із зарезервованими бічними монтажними пазами для магнітних перемикачів серій D-M9□ і A93. Конструкція прихованого монтажу дозволяє уникнути структурних перешкод і забезпечує стабільний зворотний зв'язок сигналу положення.

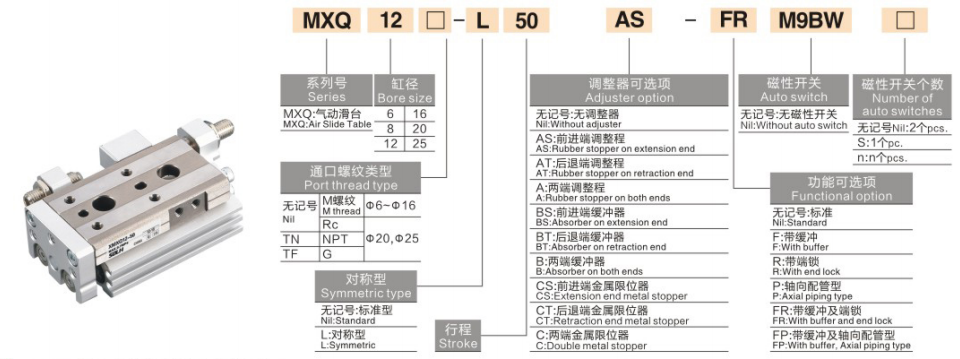

 Повне правило кодування моделі

   1. Приклад моделі: MXQ16-50AS-M9BW

   2. Довідковий приклад стандартного замовлення

     -- MXQ20-75A-FR-M9NL: діаметр отвору 20 мм, хід 75 мм, регулювання ходу з двох кінців, осьовий трубопровод, магнітний перемикач PNP із довжиною дроту 3 м

Загальні основні технічні характеристики

Еталонна діаграма вихідної сили та навантаження (@0,5 МПа, горизонтальна установка)

Примітка: вантажопідйомність зменшується з довшим ходом і вищою робочою швидкістю; коефіцієнт безпеки ≥2; вертикальне навантаження вимагає перевірки допустимого крутного моменту

Сценарії застосування та порівняння вибору продукту

   1. Пріоритетні сценарії застосування для серії MXQ

     --  Загальна автоматизована обробка: Ідеально підходить для циклічної передачі невеликих електронних частин, терміналів, пластикових компонентів і легких модульних кріплень зі стандартними вимогами до точності.

     -- Економічні проекти автоматизації: Як економічно ефективна альтернатива високоточним серіям MXS, вона знижує загальні витрати на обладнання більш ніж на 30%, зберігаючи стабільну базову продуктивність.

     -- Ультракомпактне планування простору: Має нижчу висоту та меншу вагу, ніж слайди MXS, заощаджуючи простір для вертикальної установки для дуже компактного автоматизованого обладнання.

     -- Робота середньої точності з легким навантаженням: ідеально підходить для робочих умов із вимогою до позиціонування ±0,02 мм і без вимог до високої жорсткості чи сильного опору крутному моменту.

     -- Високочастотний короткий хід: Надійний для тривалої багаторазової роботи в межах короткого ходу 10~50 мм, ефективно замінюючи традиційні комбінації роздільного циліндра та зовнішньої направляючої.

   2.MXQ проти MXS проти MXH | Порівняння основної слайд-таблиці SMC

Ключові моменти професійного відбору

     -- Відповідність розміру отвору: Виберіть відповідний розмір отвору відповідно до ваги заготовки та напрямку встановлення. Контролюйте горизонтальне навантаження в межах 50% від номінального значення та вертикальне навантаження в межах 25% від номінального значення, щоб забезпечити стабільну тривалу роботу.

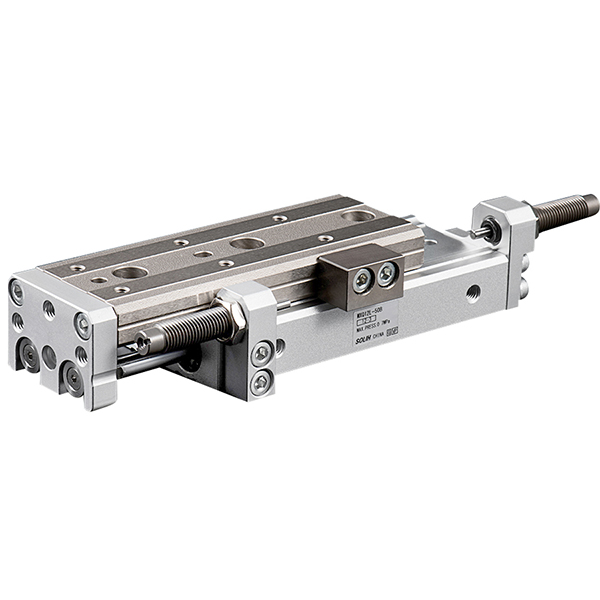

     -- Вибір обведення та резервування полів: Зарезервуйте межу ходу 5~10 мм під час вибору моделі. Використовуйте суфікс тонкого налаштування AS/AT/A (обрізання 0~5 мм), якщо потрібне точне калібрування ходу.

     -- Гнучкий вибір монтажу: Нижнє кріплення для горизонтального транспортування матеріалів; бокове кріплення для бічної фіксованої установки; осьове кріплення для штабелювання по осі Z і монтажу багатошарового обладнання.

     -- Оптимізація конфігурації буфера: Стандартний гумовий буфер для звичайної низькошвидкісної роботи. Встановіть додатковий гідравлічний буфер, коли робоча швидкість перевищує 300 мм/с або вага вантажу перевищує 5 кг (не стосується моделі MXQ6).

     -- Конфігурація визначення положення: Сумісний з магнітними перемикачами M9B/M9N/A93. Двосторонні вбудовані канавки підтримують встановлення подвійного перемикача для реалізації точного зворотного зв’язку сигналу висування/втягування на місці.

Резюме одним реченням

     Економічний пневматичний поворотний стіл серії SOLH MXQ використовує легку рециркуляційну кулькову направляючу та інтегровану структуру з подвійним поршнем, надлегкий тонкий корпус, стабільну середню точність ±0,02 мм і низьку вартість, що є найкращою економічно ефективною заміною традиційних комбінацій циліндр-направляюча для загальної промислової автоматизації та легкого складання.
