Механічний мікропневматичний реле тиску серії IS3000

Бренд: SOLH від Richge Technology

Позиціонування продукту

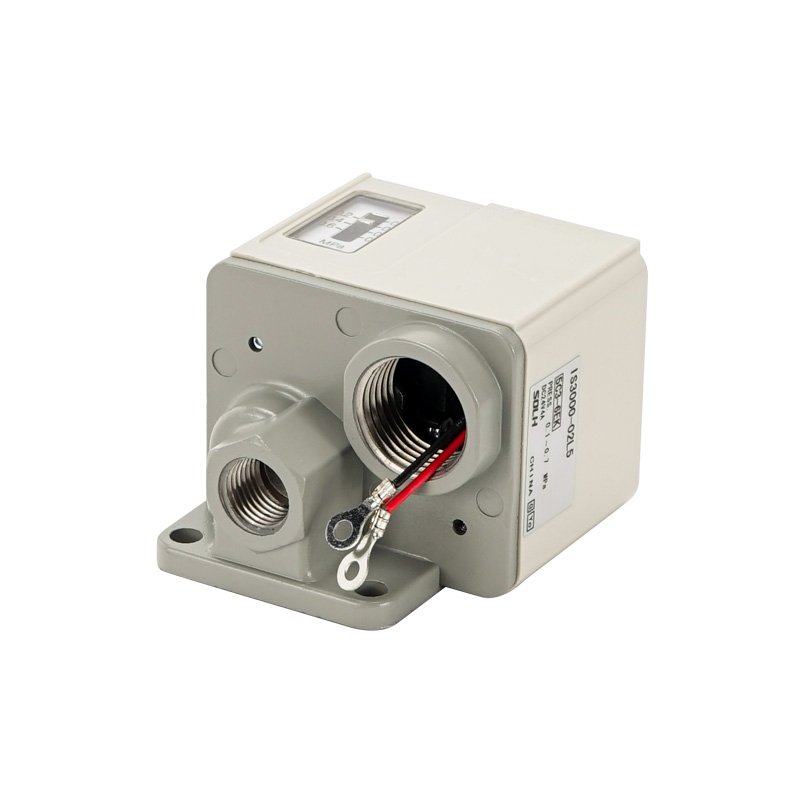

     Серія SOLH IS3000 — класичний механічний мікрореле тиску з поршневим приводом. Він штовхає внутрішній мікроконтактний перемикач за допомогою тиску повітря, що діє на пружинний поршень, забезпечуючи міцний прямий електричний вихід. В основному використовується для захисту повітряного контуру від надмірного/низького тиску та автоматичного керування тригером, того ж класу та сумісної заміни, що й серія герконових перемикачів IS10. Ідеально підходить для сильних вібраційних середовищ, де електронні цифрові перемикачі нестабільні.

Принцип роботи та основна структура

  1. Принцип дії

     -- Стиснене повітря штовхає підпружинений поршень; коли тиск повітря досягає попередньо встановленого порогу, поршень механічно приводить в дію вбудований мікроперемикач, щоб розімкнути або закрити контактний ланцюг. Коли тиск падає нижче значення гістерезису, пружина скидає поршень і повертає вихідний стан перемикача.

  2. Основні структурні компоненти

     -- Верхня ручка регулювання тиску: пряме поворотне налаштування тиску тригера без живлення

     -- Вбудований мікроперемикач 1ab: універсальне навантаження змінного/постійного струму, пряме підключення вхідних терміналів ПЛК або керування малими електромагнітними клапанами

     -- Вікно перегляду градуйованого тиску: видима шкала МПа для зчитування заданого тиску в реальному часі

     -- Корпус із литого під тиском алюмінію: захист від пилу IP40, підходить для звичайних середовищ заводських майстерень

Універсальна стандартна таблиця технічних характеристик

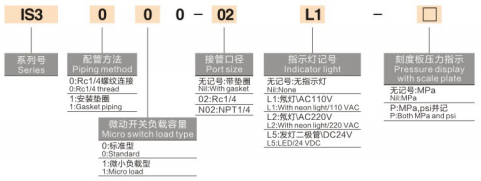

Повне кодування моделі та пояснення варіантів

  1. Приклад моделі: IS3000-02-P

     -- IS3000: серія базових стандартних різьбових корпусів

     -- 02: Код потоку порту = Rc1/4; суфікс N02 = NPT1/4 американська різьба

     -- P: вбудований неоновий індикатор (порожній = стандартна модель без підсвічування)

 2. Похідні спеціальні моделі

     -- IS3100: Варіант поверхневого монтажу прокладки, сумісний із модульними блоками подачі повітря (серії AFC/AC) для інтегрованої установки в колектор

     -- IS3010: Спеціальна модель для мінімального навантаження, оптимізована для введення невеликого сигналу постійного струму контролерів ПЛК

Ключові переваги продукту

  1. Механічна конструкція, стійка до ударів і вібрації

     -- Міцна поршнева + мікроконтактна конструкція, стабільна робота під час безперервної вібрації від вібраторів, відбійних молотків і штампувального обладнання, відсутність дрейфу сигналу чи помилкового спрацьовування.

  2. Просте калібрування на місці без живлення

     -- Верхня поворотна ручка регулювання + видиме градуйоване вікно; поріг тиску може бути встановлений в автономному режимі без подачі живлення на шафу керування.

  3. Широка сумісність навантаження AC/DC

     -- Висока контактна навантажувальна здатність 1 А дозволяє безпосередньо керувати невеликими електромагнітними клапанами без проміжних реле або прямого підключення до цифрових вхідних точок ПЛК.

  4. Наднизький гістерезис

     -- Максимальна зона нечутливості ≤0,05 МПа, постійний тиск запуску та скидання, щоб уникнути частих швидких циклів увімкнення-вимкнення наступного обладнання.

Відповідність типовим промисловим сценаріям застосування

  1. Захист від низького тиску основного джерела повітря

     -- Встановлено після блоків мастила регулятора повітряного фільтра; запускає сигнал тривоги, якщо тиск подачі падає нижче 0,4 МПа, щоб захистити вібратори K/GT, відбійні молотки BVP/SK і пневматичні приводи від недостатнього пошкодження тяги.

  2. Підтвердження положення ходу циліндра

     -- Після того, як циліндр повністю розширюється, тиск у камері підвищується до заданого значення, щоб надіслати сигнал перемикання для блокування наступного етапу виробничого процесу.

  3. Захисне блокування ланцюга вібратора

     -- Контролює робочий тиск повітря; відключає живлення клапанів швидкого випуску XQ, коли тиск падає нижче порогового значення, щоб запобігти вигоранню вібратора, спричиненому роботою під тиском.

Порівняння продуктивності: цифровий комутатор IS3000 VS IS10 Reed VS ISE30A

Резюме одним реченням

     Поршневий механічний пневматичний реле тиску серії SOLH IS3000 має низький гістерезис, стійкість до сильної вібрації та високу контактну навантажувальну здатність, доступні варіанти ПЛК з різьбовим кріпленням/прокладкою та мікронавантаженням, які широко використовуються для захисту безпеки повітряного контуру та сигналів автоматичного запуску процесу на вібраторах, станціях затиску циліндрів та загальному обладнанні автоматизації.
