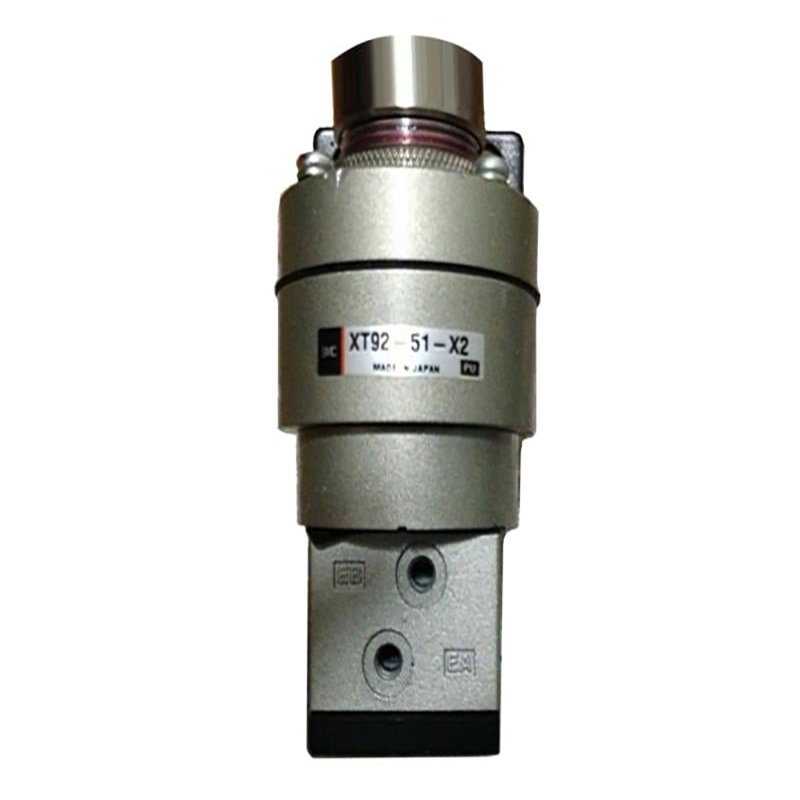

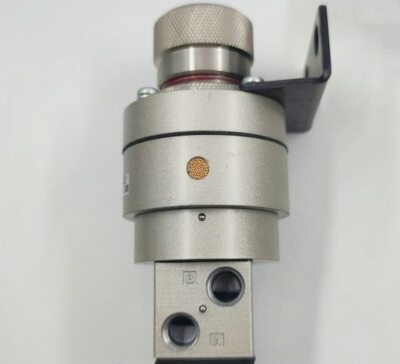

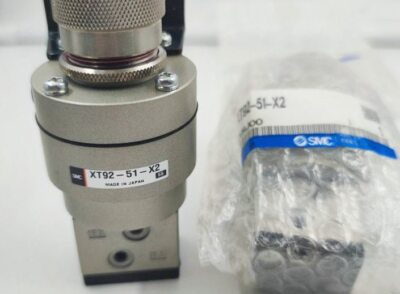

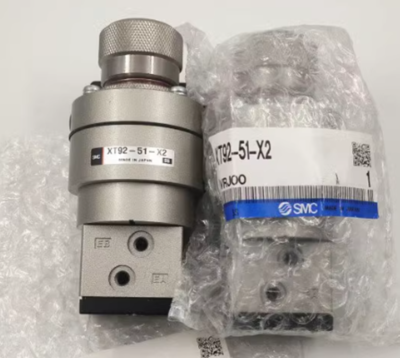

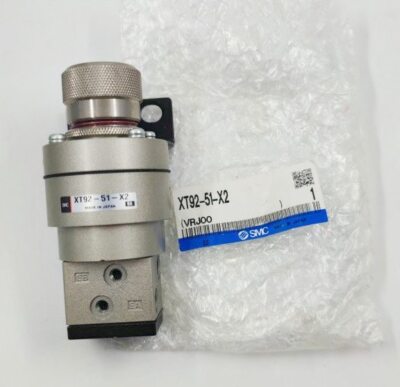

XT92-51-X2 Прецизійний клапан визначення тиску

Бренд:SOLH від Richge Technology

Огляд продукту

     XT92-51-X2 - це спеціальний клапан UTC під брендом SOLH Richge. Він принципово відрізняється від звичайних прецизійних регуляторів тиску та служить спеціальним подвійним клапаном виявлення тиску для захисту від низького тиску та пневматичного перемикання сигналів. Цей нестандартний блок розроблено для спрацьовування порогового тиску та керування блокуванням подвійного сигналу в автоматизованих ланцюгах безпеки.

1. Основні технічні характеристики (Повністю сумісні з SMC)

     --Модель: спеціальна версія XT92-51-X2

     --Тип конструкції: подвійний клапан визначення тиску прямої дії

     --Різьба порту: Rc1/8, сумісна з фітингами для трубопроводів M5

     --Застосовне середовище: Чисте стиснене повітря

     --Регульований діапазон тиску перемикання: 0,1 ~ 0,5 МПа

     --Максимальний робочий тиск: 0,8 МПа

     --Випробувальний тиск: 1,2 МПа

     -- Робоча температура навколишнього середовища: -5 ℃ ~ +60 ℃

     -- Вага нетто: прибл. 300 г

     --Основні функції: виявлення порогу тиску, захисне блокування низького тиску, перемикання сигналу подвійного повітряного контуру

2. Розташування порту 3/2-Way Logic

     --P: Головний вхідний отвір подачі повітря

     --A / B: два незалежних вихідних порти комутації

     --R: Вихлопний отвір із вбудованим глушником

     -- Верхня ручка регулювання: встановлює індивідуальний поріг спрацьовування тиску (наприклад, 0,4 МПа)

     --Варіанти встановлення: монтаж на кронштейні або панелі

3. Принцип роботи

     Коли тиск у системі перевищує заданий поріг: повітря тече з порту P до порту A, тоді як порт B підключається до вихлопу R. Коли тиск у системі падає нижче попередньо встановленого порогу: повітря тече з порту P у порт B, тоді як порт A з’єднується з вихлопом R. Клапан реалізує автоматичне перемикання повітряного шляху при фіксованому пороговому значенні тиску для завершення блокування безпеки та керування пневматичним логічним сигналом.

4. Порівняння продуктивності: XT92-51-X2 VS прецизійні регулятори ARP / ІЧ

5. Типові сценарії застосування

     Захисне блокування низького тиску: автоматично перемикає обладнання в безпечний режим очікування, коли тиск повітря падає нижче попередньо встановленого значення. Автоматичне перемикання подвійної подачі повітря: перемикається на резервне джерело повітря, коли тиск у магістральному трубопроводі падає. Блокування дозволу тиску машини: обмежує запуск обладнання, доки тиск повітря не досягне допустимого порогу. Інтегрований пневматичний логічний блок: замінює комбіновану збірку окремих реле тиску та електромагнітних клапанів для спрощення загального компонування повітряного контуру.

Резюме одним реченням

     Спеціальний клапан визначення тиску SOLH XT92-51-X2 забезпечує захист від низького тиску та перемикання повітряного шляху з фіксованим порогом; це спеціальний пневматичний логічний компонент для схем блокування безпеки, і його не можна використовувати для безперервного точного регулювання тиску.
