Бренд: SOLH від Richge Technology | KQ2T Трійник і хрестоподібні пневматичні фітинги одним дотиком
 |
 |
 |
 |
 |
 |
 |
 |
Серія KQ2T належить до повного сімейства пневматичних фітингів SOLH KQ2, що працюють одним дотиком, і мають конструкцію швидкого підключення без використання інструментів для 3-х і 4-сторонніх розгалужень повітряних трубопроводів. Ця лінійка продуктів охоплює Т-подібні та хрестоподібні чотириходові фітинги, включаючи версії рівного діаметру, перехідні, зовнішня різьба (британська/метрична система) для задоволення різноманітних вимог щодо відведення пневматичних ланцюгів і з’єднання трубопроводів.
Класифікація підмоделі:
KQ2T: Т-подібний 3-портовий трійник (однаковий діаметр / перехідний / тип зовнішньої різьби)

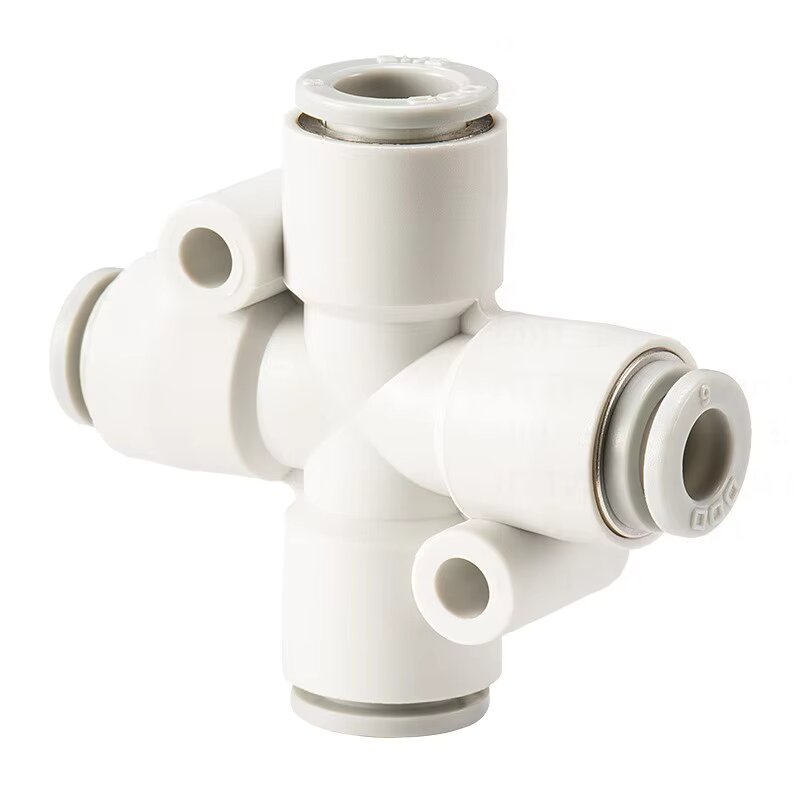

KQ2TW: Хрестовий 4-сторонній фітинг (однаковий діаметр для всіх портів)
KQ2TX: Хрестовий 4-сторонній фітинг (специфікація 1-го зниження)
KQ2TY: Хрестовий 4-сторонній фітинг (специфікація 2-го зменшення)
Основний матеріал і продуктивність: Корпус із високоміцного пластику PBT, кріпильні кільця з нержавіючої сталі, ущільнювальні кільця з нітрилового каучуку NBR. Повністю сумісна з нейлоновими пневматичними трубками з ПУ та ПА, підходить як для пневматичних контурів вакуумного негативного тиску, так і для пневматичних контурів позитивного тиску стисненого повітря, широко використовується в автоматизованому обладнанні та роботизованих системах розподілу повітря.

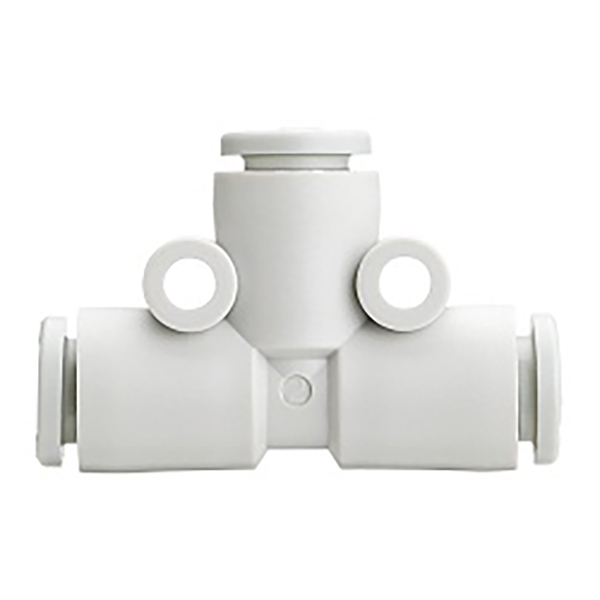

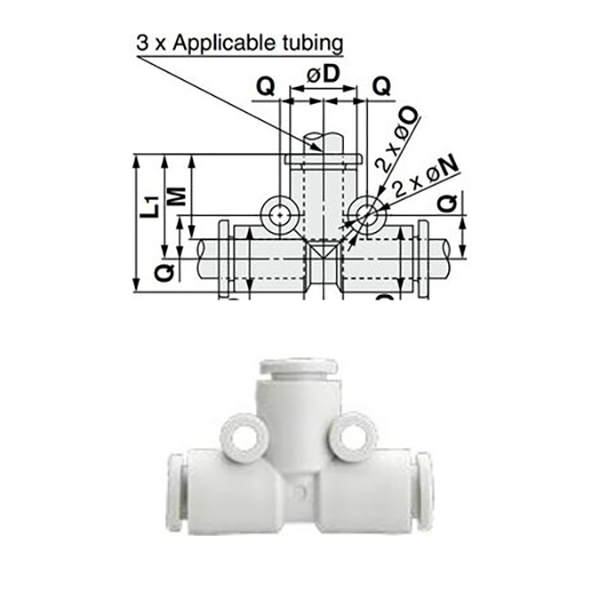

2.1 Трійник рівного діаметру (KQ2T□□-00, безрізьбовий 3-канальний однаковий розмір)
Три порти мають ідентичний діаметр труб, без різьблення, призначені для рівномірного відводу повітря пневматичних трубопроводів однакових специфікацій.
|
Модель |
Зовнішній діаметр труби ΦD (мм) |
|
KQ2T02-00 |
2 |
|
KQ2T23-00 |
3.2 |
|
KQ2T04-00 |
4 |
|
KQ2T06-00 |
6 |
|
KQ2T08-00 |
8 |
|
KQ2T10-00 |
10 |
|
KQ2T12-00 |
12 |
|
KQ2T16-00 |
16 |

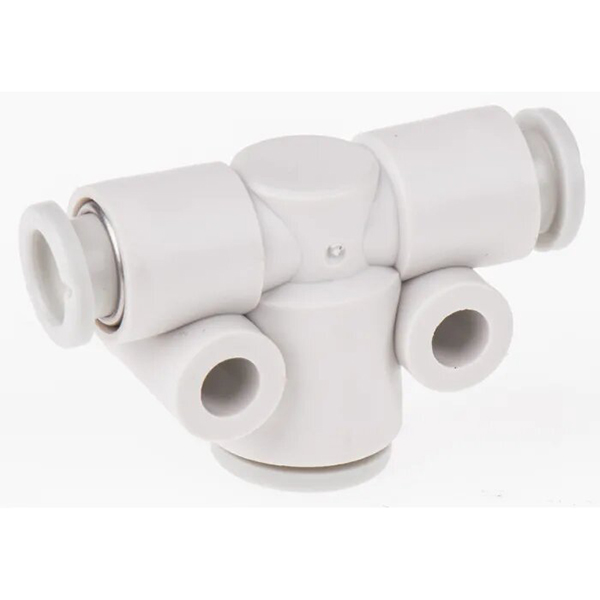

2.2 Перехідний трійник (KQ2T①-②, конверсія дворозмірного трубопроводу)
Обидва бічні порти мають діаметр ①, середній верхній порт має діаметр ②, використовується для перетворення трубопроводу та розподілу потоку пневматичних трубок різного калібру.
|
Модель |
Бічний порт ΦD ① (мм) |
Середній порт ΦD ② (мм) |
|
KQ2T23-04 |
3.2 |
4 |
|
KQ2T04-06 |
4 |
6 |
|
KQ2T06-08 |
6 |
8 |
|
KQ2T08-10 |
8 |
10 |
|
KQ2T10-12 |
10 |
12 |
|
KQ2T12-16 |
12 |
16 |

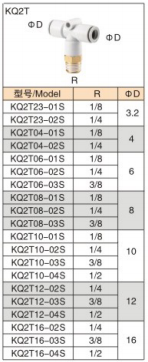

2.3 Трійник із зовнішньою різьбою Imperial R
Обидва бічні порти для вставлення трубки, середній порт із зовнішньою різьбою R із британською конусністю для різьбового з’єднання з пневматичними клапанами, циліндрами та іншими компонентами.
|
Модель |
Специфікація різьби R |
Зовнішній діаметр труби ΦD (мм) |
|
KQ2T23-01S |
R1/8 |
3.2 |
|
KQ2T23-02S |
R1/4 |
3.2 |
|
KQ2T04-01S |
R1/8 |
4 |
|
KQ2T04-02S |
R1/4 |
4 |
|
KQ2T06-01S |
R1/8 |
6 |
|
KQ2T06-02S |
R1/4 |
6 |
|
KQ2T06-03S |
R3/8 |
6 |
|
KQ2T08-01S |
R1/8 |
8 |
|
KQ2T08-02S |
R1/4 |
8 |
|
KQ2T08-03S |
R3/8 |
8 |
|
KQ2T10-01S |
R1/8 |
10 |
|
KQ2T10-02S |
R1/4 |
10 |
|
KQ2T10-03S |
R3/8 |
10 |
|
KQ2T10-04S |
R1/2 |
10 |
|
KQ2T12-02S |
R1/4 |
12 |
|
KQ2T12-03S |
R3/8 |
12 |
|
KQ2T12-04S |
R1/2 |
12 |
|
KQ2T16-02S |
R1/4 |
16 |
|
KQ2T16-03S |
R3/8 |
16 |
|
KQ2T16-04S |
R1/2 |
16 |

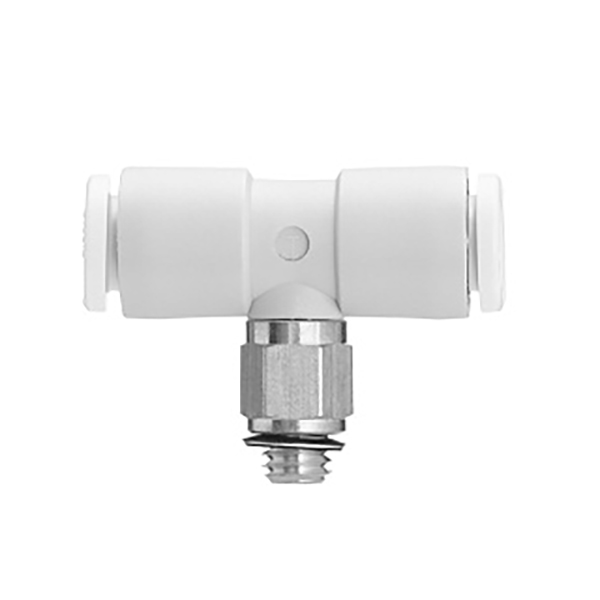

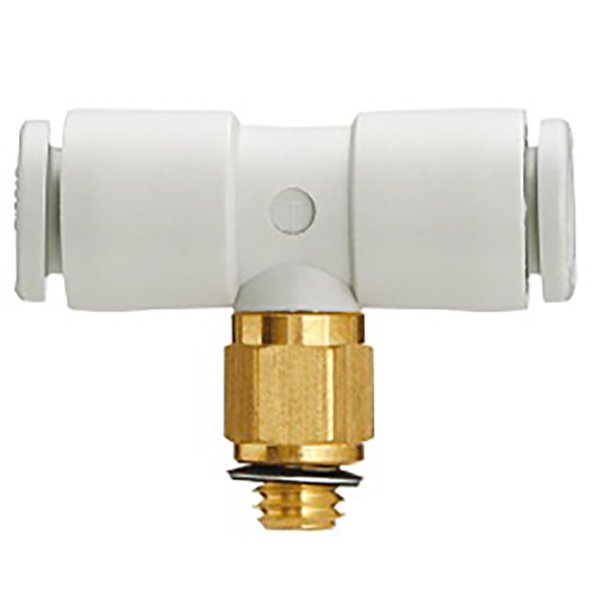

2.4 Метричний трійник з зовнішньою різьбою
Обидва бічні порти для вставки трубки, середній порт із метричною дрібною зовнішньою різьбою, підходить для мініатюрних пневматичних компонентів і трубопроводів прецизійного обладнання автоматизації.
|
Модель |
Специфікація метричної різьби |
Зовнішній діаметр труби ΦD (мм) |
|
KQ2T02-M3G |
М3×0,5 |
2 |
|
KQ2T02-M5 |
М5×0,8 |
2 |
|
KQ2T23-M3G |
М3×0,5 |
3.2 |
|
KQ2T23-M5 |
М5×0,8 |
3.2 |
|
KQ2T04-M3G |
М3×0,5 |
4 |
|
KQ2T04-M5 |
М5×0,8 |
4 |
|
KQ2T04-M6 |
М6×1,0 |
4 |
|
KQ2T06-M5 |
М5×0,8 |
6 |
|
KQ2T06-M6 |
М6×1,0 |
6 |

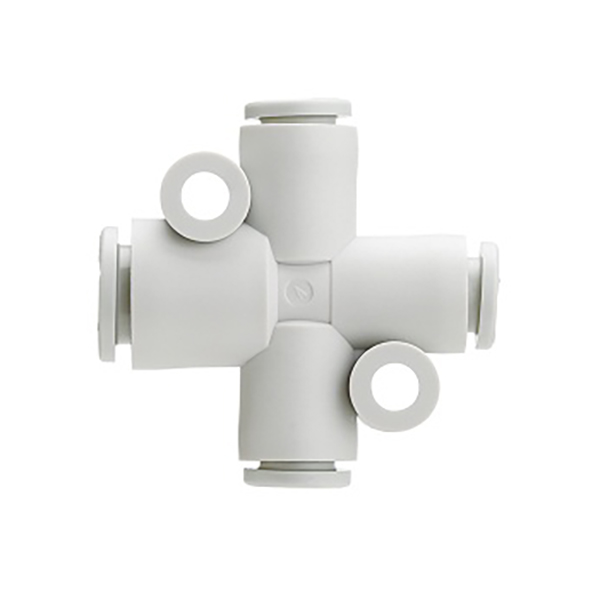

3.1 KQ2TW Хрестовий фітинг рівного діаметру (4 порти однакового розміру)
|
Модель |
Зовнішній діаметр труби ΦD (мм) |
|
KQ2TW04-00 |
4 |
|
KQ2TW06-00 |
6 |
|
KQ2TW08-00 |
8 |
|
KQ2TW10-00 |
10 |
|
KQ2TW12-00 |
12 |

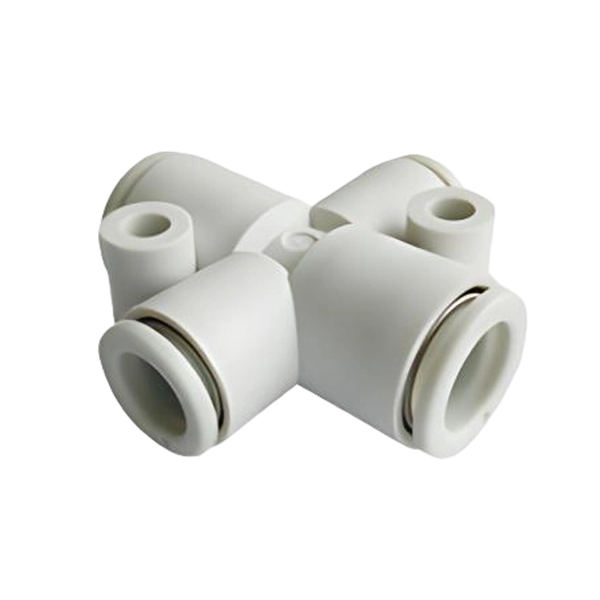

3.2 KQ2TX Редукційний поперечний фітинг (тип 1)
|
Модель |
Порт ΦD ① (мм) |
Порт ΦD ② (мм) |
|
KQ2TX06-08 |
6 |
8 |
|
KQ2TX08-10 |
8 |
10 |
|
KQ2TX10-12 |
10 |
12 |
3.3 KQ2TY Редукційний поперечний фітинг (тип 2)
|
Модель |
Порт ΦD ① (мм) |
Порт ΦD ② (мм) |
|
KQ2TY06-08 |
6 |
8 |
|
KQ2TY08-10 |
8 |
10 |
|
KQ2TY10-12 |
10 |
12 |
|
Пункт |
Параметр |
|
Сумісна трубка |
PU трубка, нейлонова пневматична трубка PA |
|
Діапазон робочого тиску |
-100 кПа (вакуум) ~ 1,0 МПа (позитивний тиск) |
|
Робоча температура |
0℃ ~ 60℃ |
|
Спосіб підключення |
Введення одним дотиком; Натисніть на кільце розблокування, щоб від'єднати трубку |
|
Основний матеріал |
Корпус PBT, кігть з нержавіючої сталі, гумове ущільнення NBR |
• Розгалуження джерела повітря та відведення трубопроводів для автоматизованого виробничого обладнання
• Розподілення пневматичного контуру для роботизованих рук і систем вакуумних присосок
• Багатосторонній розподіл повітря для пневматичних контурів керування циліндрами
• Компактне з’єднання трубопроводів і перетворення діаметра для точних пневматичних систем
• Трійник рівного діаметру: Виберіть KQ2Txx-00 для 3-ходових трубопроводів із повністю однаковими діаметрами труб
• Трійник редукційний: Виберіть KQ2T①-② для трубопроводів з однаковим бічним діаметром і різним середнім діаметром
• Трійник різьбовий: Виберіть KQ2Txx-01S (британська) / серія M (метрична) для різьбового з’єднання з клапанами та циліндрами
• 4-сторонній перехресний розподіл: Виберіть серію KQ2TW/TX/TY для сценаріїв, що вимагають чотиристороннього розгалуження трубопроводу
