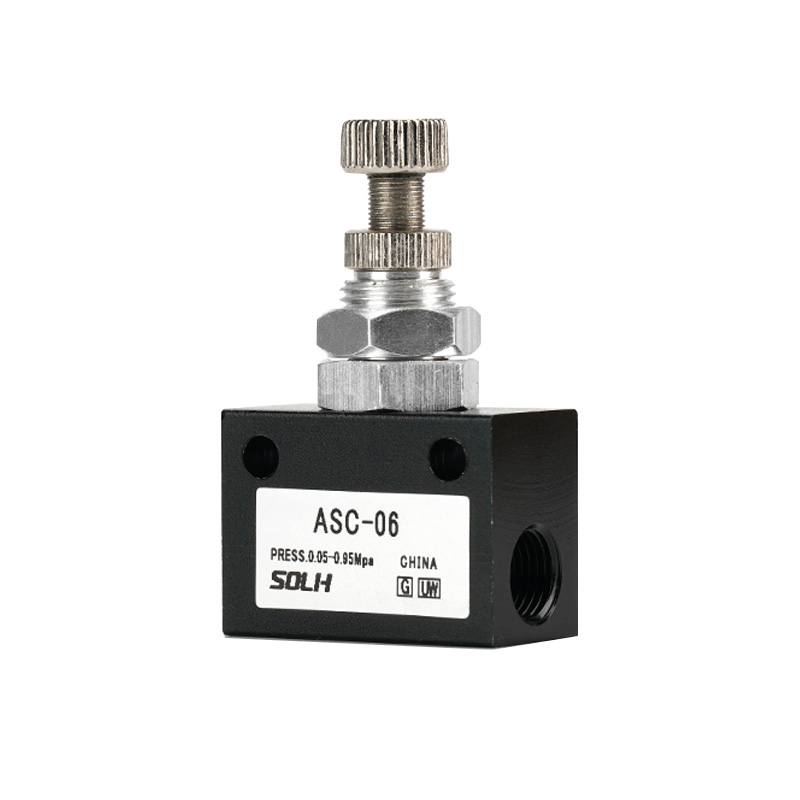

Односторонній дросельний клапан серії ASC | Вбудований пневматичний клапан регулювання швидкості з алюмінієвого сплаву

Бренд: SOLH від Richge Technology | Універсальний стандартний пневматичний клапан регулювання потоку AirTAC

1. Огляд продукту

     Серія SOLH ASC є aекономічно ефективний вбудований односторонній дросельний клапан із алюмінієвого сплаву широко поширений на китайському пневматичному ринку. Він має ті ж основні пневматичні функції, що й серія AS, але застосовує більш міцну різьбову інсталяційну структуру з повністю алюмінієвим квадратним корпусом. Розроблений для стандартного регулювання швидкості циліндрів, він забезпечує вільне переднє всмоктування повітря та точне керування дроселюванням вихлопу. Завдяки компактній конструкції, стабільному регулюванню та специфікаціям універсальної різьби, це основне економічне рішення для контролю швидкості для загальних автоматизованих пневматичних схем.

2. Основна робоча функція (принцип дроселювання вихлопу)

     Клапан ASC відповідає стандартулогіка керування дроселюванням вихлопу, найбільш надійний спосіб регулювання швидкості пневмоциліндра:

     • Передній повітрозабірник (розширення циліндра): Вбудований зворотний клапан повністю відкривається, забезпечуючи майже безперешкодний прямий потік повітря з нульовою втратою потоку, забезпечуючи швидку та плавну роботу циліндра.

     • Зворотний вихлоп (втягування циліндра): Зворотний клапан закривається автоматично. Вихлопне повітря проходить через прецизійний голчастий клапан для регульованого дроселювання, забезпечуючи точне керування швидкістю втягування циліндра.

      •Основна програма: Точне регулювання швидкості висування або втягування циліндрів подвійної дії; дроселювання на стороні випуску є найбільш часто використовуваним і стабільним пневматичним методом регулювання швидкості в промислових сценаріях.

3. Правила кодування моделі та специфікація потоку

     Формат кодування: ASC [Серія розмірів]-[Калібр нитки]+[Суфікс нитки]

  3.1 Визначення розміру та калібру

     • 100 серія: 06 = G1/8 (PT1/8)

     • 200 серія: 08 = G1/4 (PT1/4) | Найбільш універсальна масова модель

     • 300 серія: 10 = G3/8 (PT3/8), 15 = G1/2 (PT1/2)

  3.2 Суфікс типу потоку

     • Пустий: Стандартна конічна різьба PT (за замовчуванням)

     • G: Британський стандарт G паралельної різьби

     • T: конічна різьба NPT американського стандарту

4. Повна серія стандартних специфікацій і параметрів потоку

5. Основні технічні параметри

6. Конструктивні особливості та інструкції зі встановлення

     • Інтегрований квадратний корпус із алюмінієвого сплаву: Компактна та легка конструкція з високою структурною міцністю, яку нелегко деформувати. Прийнято повну різьбову конструкцію без вбудованих з’єднань, що потребують окремих трубних фітингів для з’єднання труб, що забезпечує надійну сумісність і високу довговічність.

     • Чітка ідентифікація напрямку потоку: Стандартна стрілка потоку, позначена на корпусі клапана, вказує на бік циліндра (напрямок дроселювання вихлопу), щоб уникнути помилок зворотного встановлення та забезпечити правильну логіку регулювання швидкості.

     • Антивібраційне регулювання з можливістю блокування: Оснащений верхньою ручкою регулювання та контргайкою. Після встановлення параметра швидкості гайку можна зафіксувати, щоб запобігти дрейфу параметрів, спричиненому вібрацією обладнання, підтримуючи тривалу стабільну роботу.

     • Всеспрямований монтаж: Підтримує установку під довільним кутом без обмеження напрямку, пристосовуючись до різноманітних складних умов розміщення трубопроводу на місці.

     • Чутливе та точне регулювання: Сердечник прецизійного голчастого клапана забезпечує плавне безступінчасте регулювання швидкості, ефективно вирішуючи проблеми тремтіння циліндра та нестабільної швидкості.

7. Основна різниця у виборі: ASC проти серії AS

8. Керівництво з професійного відбору

     • Мікроциліндр і контур малого потоку: ВиберітьASC100-06 (G1/8), підходить для циліндрів малого діаметра φ12–φ20 і прецизійного мікропневматичного керування.

     • Стандартні звичайні циліндри (найбільш універсальні): ВиберітьASC200-08 (G1/4), що відповідає звичайним циліндрам φ12–φ40, застосовним до більшості автоматизованих виробничих ліній, пакувального та затискного обладнання.

     • Циліндр великого діаметру та високий потік: ВиберітьASC300-10 (G3/8) /ASC300-15 (G1/2), для циліндрів великого діаметру φ50 і вище та високошвидкісних пневматичних систем із великим навантаженням.

Резюме одним реченням

     Серія SOLH ASC — це універсальний різьбовий односторонній випускний дросельний клапан з алюмінієвого сплаву, який має вільне впуск і точне регулювання швидкості вихлопу, антивібраційну структуру, що замикається, і економічну ефективність. Це кращий економічний клапан регулювання швидкості для стандартного зворотно-поступального руху пневматичного циліндра, широко сумісний з побутовими пневматичними системами AirTAC.
