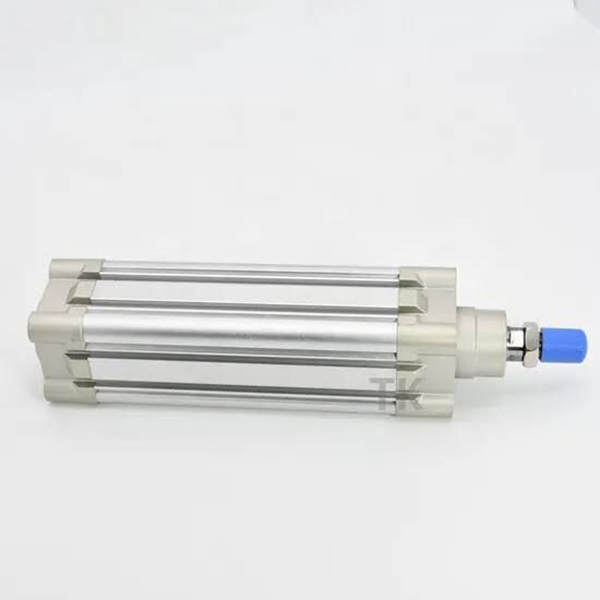

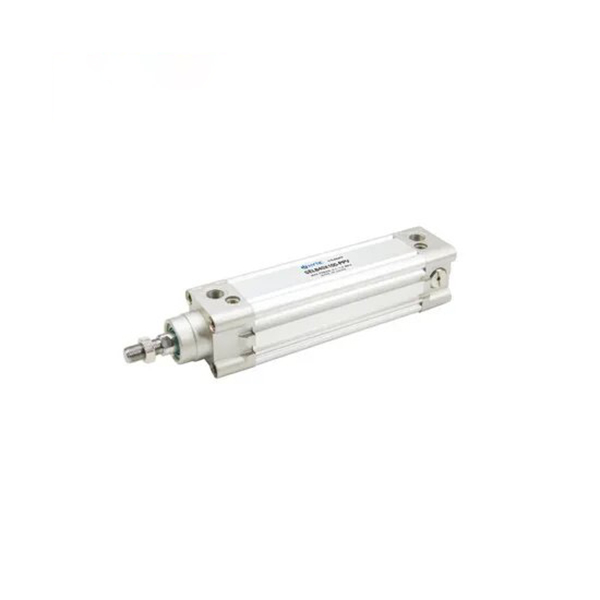

Серія SE стандартний квадратний циліндр ISO15552 без рульової тяги

Бренд: SOLH від Richge Technology | Експорт версії каталогу

Огляд продукту

     Квадратний стандартний циліндр без рульової тяги серії SOLH SE відповідає міжнародному стандарту ISO 15552 / VDMA 24562. Використовуйте інтегрований квадратний алюмінієвий ствол із регульованою двосторонньою повітряною подушкою та 3-сторонніми пазами для кріплення датчика. Підходить для загальної автоматизації, тривалого ходу, високочастотних циклів і середніх і важких навантажень. Пряма механічна взаємодія з серіями SMC CP96S і FESTO DNC.

Основна структура та особливості дизайну

   1. Конструкція: інтегрований квадратний алюмінієвий ствол без стяжних стрижнів, поєднаний із передніми та задніми кришками, регульованою повітряною подушкою з обох кінців, високою жорсткістю та компактним розташуванням.

   2. Матеріал: жорсткий анодований алюмінієвий ствол, високоміцні литі торцеві кришки, поршневий шток із твердої хромованої сталі 45#, легкий і зносостійкий.

   3. Варіанти операцій

     -- SE: однострижнева стандартна модель подвійної дії

     -- SED: подвійний стрижень подвійної дії для запобігання крученню

     -- SEJ: Подвійна штанга з регульованим ходом

     -- BSE: циліндр із замком для утримання в проміжному положенні

     -- Суфікс -S: вбудоване магнітне кільце для магнітного перемикача (без -S = без магніту)

   4. Ущільнення: подвійне ущільнення Y-подібного типу з композиту NBR+PA з компенсацією зберігання масла, низьким тиском запуску та тривалим терміном служби.

   5. Подушка: незалежно регульована повітряна подушка з обох кінців для поглинання ударів, зменшення вібрації та шуму.

   6. Схема датчика: тристоронні монтажні канавки (верхній / лівий / правий) для магнітних перемикачів CMSE / DMSE, гнучкий кут установки.

   7. Взаємозамінність: стандартний розмір ISO15552, пряма заміна для SMC CP96S і FESTO DNC.

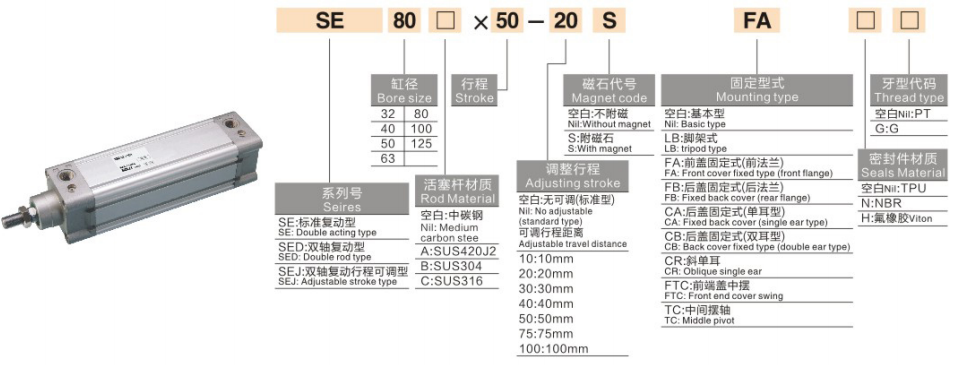

Повне правило кодування моделі

   1. Приклад моделі: SE50-200-S-FA

   2. Приклади стандартного замовлення

     -- SE63-150-S-LB: Діаметр 63, хід 150, вбудований магніт, кріплення на ніжці

     -- SED40-100-FB: Діаметр 40, хід 100, подвійний шток, кріплення на задньому фланці

     -- BSE80-300-S: Bore80, stroke300, тип із замком із вбудованим магнітом

Основні технічні характеристики

Теоретична сила тяги та тяги при 0,5 МПа (один стрижень, одиниця: N)

   1. Подвійної дії SE Одинарний стрижень

Типи монтажу та похідні моделі

   1. Варіанти монтажу

     -- Основний тип: пряма установка через отвори в торцевих кришках

     -- Кріплення для ніг LB: бажано для горизонтальних середніх і важких навантажень

     -- Фланець FA/FB: передній/задній фланець для встановлення вертикального кріплення

     -- CA/CB Clevis: одинарна/подвійна скоба для шарнірного повороту

   2. Головний похідний ряд

     -- SE / SED / SEJ: одинарний стрижень, подвійний стрижень, подвійний стрижень з регульованим ходом

     -- BSE: циліндр із можливістю блокування для зупинки в довільному проміжному положенні

     -- Високотемпературна індивідуальна версія: спеціальне ущільнення для -20~+150 ℃

3-етапний посібник із швидкого вибору

   1. Вибір стовбура: обчисліть необхідну тягу, запас запасу міцності ≥50%; віддайте перевагу SE для важкого навантаження та тривалого ходу.

   2. Підтвердження ходу: додайте запас безпеки 10~20 мм; стандартний максимальний хід 1000 мм, індивідуальний до 1800 мм.

   3. Зіставлення конфігурації

     -- Відгук про положення: виберіть модель магніту SE-S, відповідайте магнітним перемикачам CMSE/DMSE;

     -- Монтаж: опора LB для горизонтального навантаження, фланець FA для вертикальної установки;

     -- Проміжні вимоги до замикання: виберіть циліндр BSE, що замикається.

Резюме одним реченням

     Квадратний циліндр без тяги SOLH SE ISO15552 може безпосередньо замінити FESTO DNC і SMC CP96S, оснащений регульованою повітряною подушкою та великою кількістю монтажних форм, ідеальний лінійний привід з довгим ходом для обладнання автоматизації середнього та важкого навантаження.
