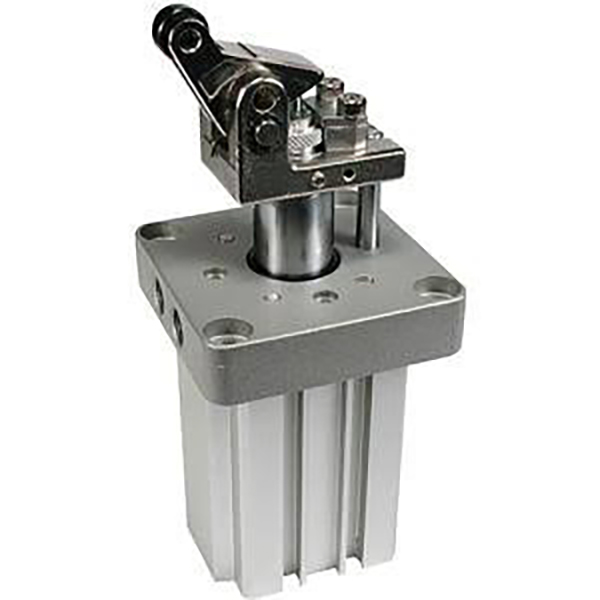

Серія RS2H Надміцний стопорний циліндр | Регульований циліндр гідравлічного буфера

Бренд: SOLH від Richge Technology

1. Огляд продукту та основні структурні переваги

     Серія SOLH RS2H - це важкий стопорний циліндр важеля нового покоління, професійно розроблений для позиціонування та обмеження конвеєрної лінії великого навантаження. Доступний у великих розмірах отвору φ50/63/80 мм, він має надвисоку силу зупинки, регульований гідравлічний буфер, легку компактну конструкцію та чудову ударостійкість. Спеціально застосовний для важких піддонів вагою 50–500 кг і інструментальних пластин, він служить основним компонентом зупинки для надпотужних автоматизованих конвеєрних ліній, широко застосовуваних у сценаріях зупинки заготовки, позиціонування передачі та обмеження станцій.

  1.1 Оновлена ​​продуктивність для важких умов експлуатації

     Як оновлена ​​заміна традиційної серії RS1H, RS2H досягає більш ніж 30% збільшення гальмівної сили. Завдяки комбінованому посиленню сили важеля та структурі гідравлічного буфера, він чудово витримує високочастотні ударні навантаження та стабільно обмежує важкі заготовки вагою від 50 до 500 кг, вирішуючи проблеми недостатньої сили та легкого виходу з ладу старих моделей під час циклічної роботи з великим навантаженням.

  1.2 Компактна та легка оптимізація

     Порівняно з серією RS1H, модель з ходом φ63-30 зменшує загальну вагу на 22% і скорочує загальну довжину на 9 мм. Оптимізована інтегрована структура економить простір для встановлення, одночасно покращуючи загальну жорсткість конструкції, реалізуючи менший розмір, меншу вагу та вищу стабільність.

  1.3 Основний регульований гідравлічний буфер

     Вбудований регульований гідравлічний буфер як стандарт. Користувачі можуть вільно регулювати опір амортизації за допомогою обертового регулювального диска для адаптації до заготовок різної ваги та швидкості транспортування. Буфер підтримує швидку заміну без інструментів шляхом послаблення установчого гвинта M4, що значно підвищує ефективність обслуговування на місці та скорочує час простою.

  1.4 Конструкція важеля високої жорсткості та подвійного ролика

     Важіль високої міцності оснащений посиленою внутрішньою буферною структурою. Доступні два варіанти матеріалу валика: смола (L) і вуглецева сталь (M), що відрізняються зносостійкістю та захистом від розтріскування. Збільшений діаметр ролика забезпечує плавне кочення та міцну здатність проти прогину, ефективно уникаючи заклинювання та пошкодження ексцентричним навантаженням під час зупинки великого навантаження.

 1.5 Повністю взаємозамінні та різноманітні конфігурації

     Установчі розміри повністю взаємозамінні з традиційною серією RS1H, підтримуючи пряму заміну та оновлення без модифікації рам кріплення. Додаткові розширені функції включають механізм блокування проти відскоку, розблокування вручну та перемикач виявлення важеля, що відповідає вимогам керування складними умовами роботи з великим навантаженням.

  1.6 Безмасляна структура з тривалим терміном служби

     Додаткові режими подвійної дії, пружини подвійної дії та односторонньої дії відповідають різноманітним експлуатаційним вимогам. Твердий хромований поршневий шток і твердо анодований корпус циліндра забезпечують відмінну зносостійкість і ударостійкість. Конструкція безмасляної роботи адаптується до чистого середовища та умов зварювання, захищених від бризок, з низькими витратами на обслуговування та тривалим терміном служби.

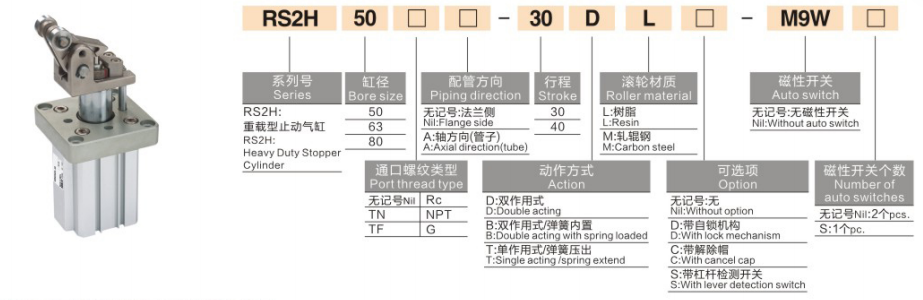

2. Повні правила іменування моделей і приклади порядку

  1. Типові приклади моделей: RS2H63-30LM9BW, RS2H80-40TL-DSR

  2. Приклади стандартного замовлення

    • Загальна модель для важких навантажень: RS2H63-30LD-M9BW (диаметр φ63, хід 30 мм, полімерний ролик, подвійної дії, з магнітним перемикачем M9BW)

    • Модель високого рівня безпеки: RS2H80-40TM-XC102 (диаметр φ80, хід 40 мм, ролик з вуглецевої сталі, односторонньої дії, з механізмом блокування проти відскоку)

3. Загальні технічні параметри (20 ℃, 0,5 МПа стандартні умови)

  3.1 Основні характеристики

     • Режим роботи: Подвійної дії, підпружинений подвійної дії, подовжена пружина односторонньої дії

     • Діапазон робочого тиску: 0,05~1,0 МПа; Випробувальний тиск: 1,5 МПа

     • Температура навколишнього середовища: -10 ℃ ~ 60 ℃ (середовище без льоду)

     • Буферна система: Стандартний вбудований регульований гідравлічний буфер + подвійний гумовий буфер

     • Режим змащення: Безмасляна робота

     • Спосіб встановлення: Стандартний фланцевий монтаж, доступний 4-сторонній монтаж магнітного перемикача

  3.2 Стандартна комбінація діаметра та ходу

  3.3 Теоретична сила зупинки (одиниця: кН при 0,5 МПа, потужність важеля)

  3.4 Порівняння ваги продукту (одиниця: кг при стандартному ході)

4. Основні рекомендації щодо налаштування та вибору

 4.1 Вибір матеріалу ролика

     • Смоляний ролик (L): низький рівень шуму та захист від подряпин на поверхні піддонів. Ідеально підходить для легких/середніх навантажень (50–200 кг) і високошвидкісної роботи (≤0,5 м/с), захищаючи заготовки, забезпечуючи стабільну зупинку.

     • Ролик з вуглецевої сталі (M): Надвисока зносостійкість і сильна ударостійкість. Підходить для великих навантажень (200–500 кг), високочастотних циклів (≥1000 разів/день) і важких промислових умов праці з тривалим терміном служби.

  4.2 Вибір режиму роботи

     • Подвійної дії (D): Двонаправлене кероване затискання та відпускання з максимальною силою зупинки. Оптимізовано для умов роботи з великими навантаженнями та високочастотними старт-стопами.

     • Пружинний подвійної дії (B): автоматичне розблокування після збою живлення, визначення пріоритету обладнання та безпеки персоналу. Ідеально підходить для небезпечних станцій і сценаріїв захисту від відключення живлення.

     • односторонньої дії (T): пружина висунута, режим втягування повітряного стиснення. Енергозберігаючий і економічно ефективний, застосовний для сценаріїв зупинки з невеликим навантаженням і низькою частотою.

  4.3 Додаткові функціональні аксесуари для важких умов експлуатації

     • Механізм блокування (-XC102): Автоматичне блокування після зупинки для запобігання відскоку заготовки та зсуву, підходить для високошвидкісних станцій легкого навантаження та запобігання зсуву.

     • Функція ручного розблокування: Відпустіть важіль вручну під час збою живлення або збою обладнання, забезпечуючи безпечне та зручне обслуговування на місці.

     • Перемикач виявлення важеля: Виявляє висунення важеля та стан скидання, підтримує керування з’єднанням ПЛК та автоматизовану роботу блокування для інтелектуальних виробничих ліній.

5. Типові сценарії застосування

     • Конвеєрні лінії для важких палет: спеціалізується на зупинці, позиціонуванні передачі та запобіганні зміщенню пластин важкого інструменту вагою 200–500 кг в автомобільній промисловості, побутовій техніці та логістиці, забезпечуючи стабільну продуктивність обмеження важких навантажень.

     • Важкі станції для зварювання та верстатобудування: Застосовується для затискання зварювальних пристосувань під великим навантаженням, обмеження завантаження/розвантаження верстатів і позиціонування важкої форми. Буферна структура стійка до сильних ударів і запобігає ерозії зварювального шлаку.

     • Автоматизовані системи складування та передачі: Використовується для стереоскопічної зупинки піддонів на складі, позиціонування док-станції AGV і обмеження потужного перекидного механізму, що забезпечує стабільний рух і надійний зворотний зв’язок.

     • Високошвидкісні важкі конвеєрні лінії: Підходить для зупинки високошвидкісних (≤0,8 м/с) важких заготовок на роликових і стрічкових конвеєрних лініях. Регульований гідравлічний буфер забезпечує плавний процес зупинки без ударів.

6. 3-етапний посібник із швидкого вибору

     1. Вибір розміру отвору: Виберіть отвір відповідно до ваги заготовки та швидкості транспортування. Дотримуйтесь стандарту безпеки: теоретична сила зупинки ≥ фактичне навантаження × 2. φ50 для навантаження менше 200 кг, φ63 для навантаження 200–350 кг, φ80 для навантаження понад 350 кг.

     2. Вибір матеріалу ролика: Виберіть полімерний ролик (L) для сценаріїв з невеликим навантаженням і високою швидкістю; виберіть ролик із вуглецевої сталі (M) для сценаріїв важкого навантаження та високочастотних циклів.

     3. Вибір функціональної конфігурації: виберіть ролик подвійної дії (D) + ролик із вуглецевої сталі для важких навантажень і високочастотних умов роботи; додати механізм блокування (-XC102) для вимог проти відскоку; прийняти пружинний тип (B) для станцій із пріоритетом безпеки.

Резюме одним реченням

     Удосконалений циліндр для важких умов серії SOLH RS2H має на 30% вищу силу зупинки, легку компактну конструкцію, регульований гідравлічний буфер і подвійні ролики, забезпечуючи високу стабільність, стійкість до ударів і зручні в обслуговуванні професійні рішення для зупинки для автоматизованих конвеєрних ліній з великим навантаженням 50–500 кг.
