Циліндр пробки серії RSQ | Пневматичний стоп-циліндр фіксованої висоти монтажу

Бренд: SOLH від Richge Technology

1. Огляд продукту та основні структурні характеристики

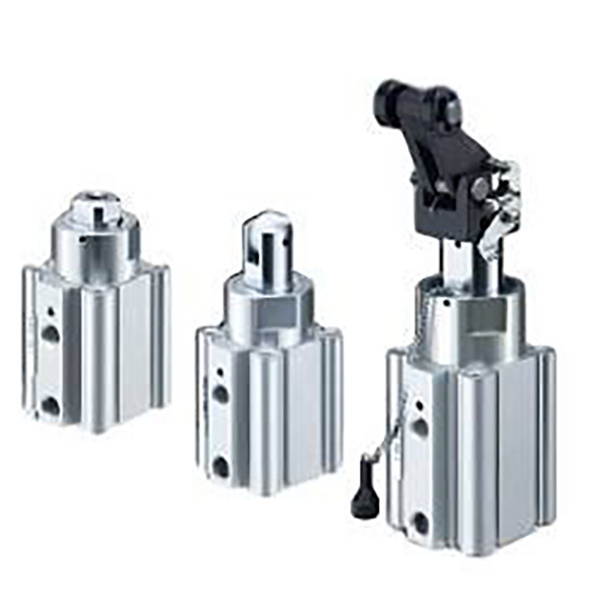

     Серія SOLH RSQ — це стопорний циліндр із фіксованою висотою монтажу, призначений для автоматизованого позиціонування конвеєрної лінії та обмеження заготовки. Він охоплює розміри отворів від φ12 мм до φ50 мм зі стандартними ходами від 10 мм до 30 мм. Завдяки жорсткій конструкції фіксованої висоти, вбудованому буферу, 10 додаткових типів наконечників штока та 4-сторонньому кріпленню магнітного перемикача, циліндр RSQ забезпечує недорогі та високонадійні рішення зупинки для блокування конвеєрної станції, позиціонування піддонів та обмеження заготовки, слугуючи стандартним основним компонентом для автоматизованих конвеєрних систем.

  1.1 Жорстка конструкція з фіксованою висотою

     На відміну від серії RSG з регульованою висотою, серія RSQ має нерегульовану фіксовану висоту монтажу. Він відрізняється простішою конструкцією, вищою загальною жорсткістю та швидшим встановленням на місці, ідеально відповідним розташуванням станцій із фіксованою висотою та усуваючи процедури калібрування висоти.

  1.2 Універсальна адаптація для кількох вудилищ

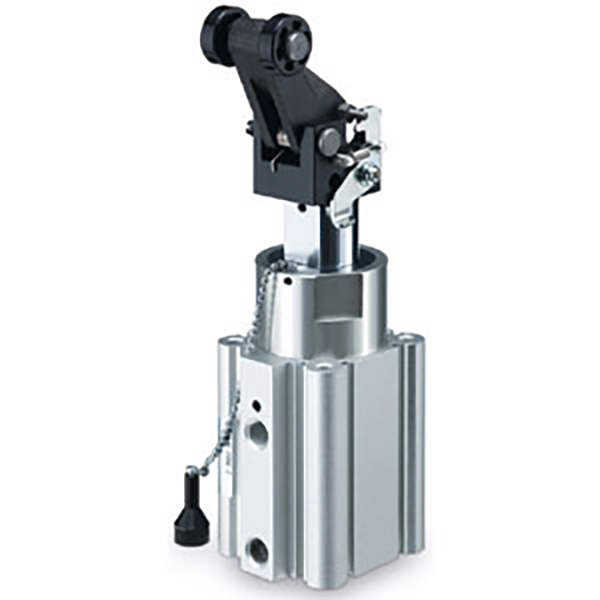

     Оснащений 10 типами наконечників стрижнів, включаючи круглі стрижні, скошені зрізи, роликові та важільні конструкції, повністю покриваючи сценарії зупинки легких, середніх і важких вантажів. Типи важелів (L/B/C/D/E) мають вбудовану конструкцію гідравлічного амортизатора з чудовим поглинанням енергії та сильною ударостійкістю для високочастотних і сильних умов роботи.

  1.3 Гнучке встановлення та схема комутатора

     Корпус циліндра підтримує встановлення 4-стороннього магнітного перемикача (сумісного з перемикачами серії D-A9□/M9□/P3DWA) без додаткових аксесуарів для кріплення. Доступні два стандартних способи монтажу: монтаж через наскрізний отвір типу B (стандартний) і монтаж з подвійним різьбовим отвором типу A, що адаптуються до різних рам обладнання та місць встановлення.

  1.4 Безмасляна конструкція з тривалим терміном служби

     Додаткові режими подвійної дії, подвійної дії з поворотною пружиною та односторонньої дії (розтягнення пружини) відповідають різноманітним вимогам до дії. Стандартний гумовий буфер забезпечує стабільну роботу. Поршневий шток має жорстке хромоване покриття, а корпус циліндра проходить процес жорсткого анодування, що забезпечує виняткову зносостійкість і стійкість до ударів. Конструкція безмасляної роботи адаптується до чистих і вільних від пилу робочих середовищ із низькими витратами на обслуговування.

2. Повні правила іменування моделей і приклади порядку

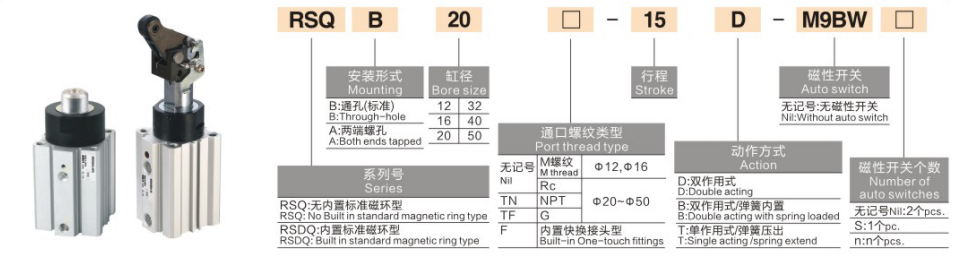

  1. Типові приклади моделей: RSQB20-15, RSDQL32-20

  2. Приклади стандартного замовлення

     • Стандартна модель немагнітного кільця: RSQB20-15 (без магнітного кільця, кріплення через отвір, отвір φ20, хід 15 мм, стандартний круглий кінець штока)

     • Модель гідравлічного буфера з магнітним кільцем: RSDQL32-20 (вбудоване магнітне кільце, кріплення через отвір, діаметр отвору φ32, хід 20 мм, фіксатор важеля)

3. Загальні технічні параметри (20 ℃, 0,5 МПа стандартні умови)

  3.1 Основні характеристики

     • Режим роботи: Подвійної дії, з поворотною пружиною, подвійної дії, односторонньої дії (розширення пружини)

     • Діапазон робочого тиску: 0,05~1,0 МПа; Випробувальний тиск: 1,5 МПа

     • Температура навколишнього середовища: -10℃~70℃ (без перемикача); -10 ℃ ~ 60 ℃ (з перемикачем)

     • Робоча швидкість поршня: 50~500 мм/с

     • Буферний режим: Стандартний гумовий буфер; Важельні типи, оснащені вбудованим гідравлічним буфером

     • Режим змащення: Безмасляна робота

  3.2 Стандартна комбінація діаметра та ходу

3.3 Теоретична сила зупинки (одиниця вимірювання: Н при 0,5 МПа, подвійної дії)

3.4 Вага виробу (одиниці: кг при ході 20 мм, серія RSQ)

4. Типи наконечників штанги та застосовні сценарії

5. Типові сценарії застосування

     • Зупинка конвеєра: Застосовується для зупинки піддонів, позиціонування станцій і запобігання зміщенню для складальних ліній електроніки та побутової техніки. Конструкція з фіксованою висотою ідеально поєднується зі стандартними планами конвеєрних ліній.

     • Обмеження конвеєрної лінії: Підходить для зупинки заготовки на стрічкових і роликових конвеєрах, позиціонування станції передачі та блокування лінії розходження/злиття. Кілька варіантів наконечників штанги адаптуються до різних ступенів навантаження.

     • Автоматизовані станції обробки: Ідеально підходить для обмеження завантаження/розвантаження верстатів, позиціонування пакувальної машини та зупинки станції перевірки, забезпечуючи стабільну циклічну роботу без перешкод.

     • Сценарії зупинки у важких умовах: Використовується для зупинки важких піддонів і інструментальних дощок, позиціонування зварювальної станції. Важельний тип гідравлічного буфера ефективно протистоїть сильним ударам і високочастотній вібрації.

6. 3-етапний посібник із швидкого вибору

  1. Вибір розміру отвору: Виберіть отвір відповідно до фактичного гальмівного навантаження. Дотримуйтеся правила: теоретична сила зупинки ≥ фактичне навантаження × 2 коефіцієнта безпеки. φ16~φ20 для легкого навантаження, φ32 для середнього навантаження, φ40~φ50 для важкого навантаження.

  2. Вибір обведення: Стандартний хід коливається від 10 мм до 30 мм. Зарезервуйте 5~10 мм додаткового запасу ходу залежно від висоти заготовки, щоб уникнути механічних перешкод.

  3. Вибір кінця штанги

￮ Невелике навантаження та низька швидкість: виберіть круглий стрижень або тип скошеного різу

￮ Висока швидкість і невелике навантаження: виберіть тип ролика

￮ Важке навантаження та високочастотний удар: виберіть тип важеля гідравлічного буфера (B/C/D/E)

Резюме одним реченням

     Стопорні циліндри серії SOLH RSQ із фіксованою висотою мають жорстку фіксовану монтажну конструкцію, різноманітні варіанти наконечників штока, установку 4-стороннього перемикача та безмасляну тривалу роботу, забезпечуючи економічно ефективні, стабільні та ударостійкі стандартні рішення для зупинки для різних автоматизованих конвеєрів і станцій обробки.
