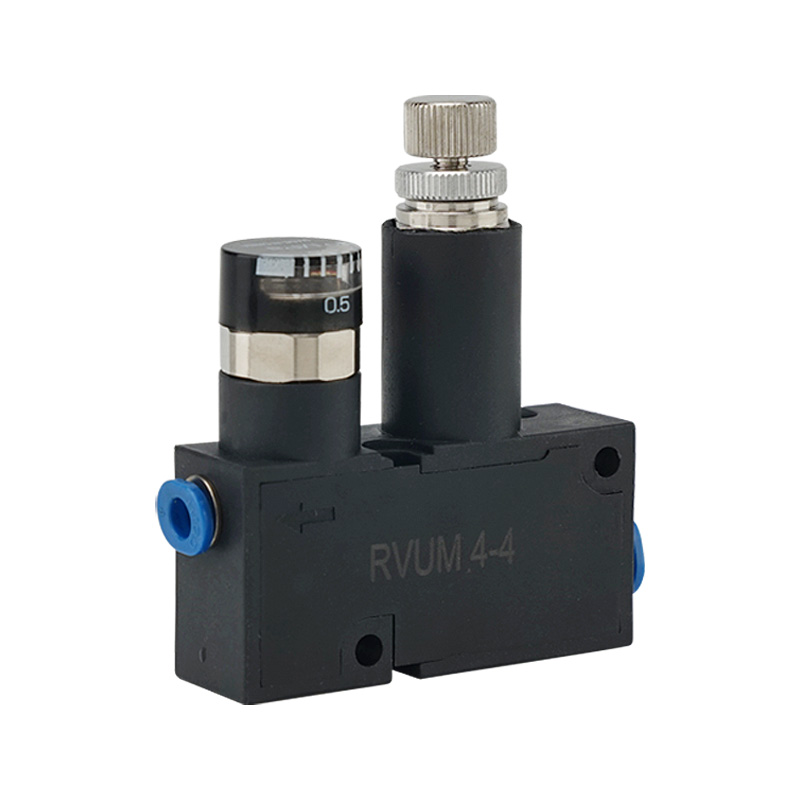

Міні-регулятор тиску серії RVUM | Компактний поршневий редукційний клапан прямої дії з установкою одним дотиком

Бренд: SOLH від Richge Technology | Надкомпактний прецизійний пневматичний регулятор тиску

1. Огляд продукту

     Серія SOLH RVUM - це aнадкомпактний мікроклапан регулятора тиску поршневого типу прямої дії, спеціально розроблений для мініатюрних пневматичних контурів з обмеженим простором. Він підтримує як рельєфні (стандартні), так і нерельєфні конструкції, маючи гнучкі варіанти прямого/колінного з’єднання, вбудовані фітинги одним дотиком і точне регулювання тиску 0,1–0,8 МПа. Завдяки ультрамалій легкій конструкції, різноманітним методам монтажу та стабільному виходу тиску, він широко використовується в точних сценаріях малого потоку, таких як дозування, вакуумна адсорбція та мікропродування повітря, служачи оптимальним рішенням стабілізації тиску для мініатюрного автоматизованого обладнання.

2. Основне позиціонування та принцип роботи

     • Структурний дизайн: використовує високоточну поршневу структуру прямої дії, доступну в двох версіях: стандартний рельєфний тип і додатковий безрельєфний тип, що відповідає різноманітним вимогам регулювання тиску в контурі.

     • Точна стабілізація тиску: Максимальний вхідний тиск досягає 0,9 МПа, стабільний регульований вихідний тиск становить від 0,1 до 0,8 МПа. Конструкція рельєфного типу автоматично видаляє повітря надлишкового тиску для підтримки постійного тиску за потоком.

     • Застосовне середовище: Чисте стиснене повітря, що підтримує роботу без мастила, повністю адаптується до чистих і точних пневматичних робочих середовищ.

3. Видатні характеристики продукту

  3.1 Надкомпактний і легкий корпус

     Весь корпус клапана має мініатюрну інтегровану конструкцію з надзвичайно малим робочим простором. Він ідеально підходить для вбудованої установки обладнання, монтажу на панелі та компонування вузького простору для зажимних пристосувань, реалізуючи оптимізацію нульового використання простору для мініатюрних пневматичних систем.

  3.2 Гнучке встановлення трубопроводу одним дотиком

     І IN, і OUT порти підтримують вільне перемикання прямих і ліктьових типів. Сумісний з метричними φ4/φ6 і імперськими пневматичними трубками 5/32"/1/4". Встановлення плагіна без використання інструментів значно покращує ефективність трубопроводів на місці та модифікації завдяки високій сумісності.

  3.3 Високоточне стабільне регулювання тиску

     Професійний манометр 0–0,8 МПа оснащений точністю регулювання ±5% FS. Він забезпечує надстабільний вихід тиску для сценаріїв точності невеликого потоку, таких як автоматичне дозування, вакуумна адсорбція заготовки, мікропродування повітря та контроль позиціонування, ефективно уникаючи коливань тиску, що впливають на точність продукту.

  3.4 Різноманітні методи монтажу

     Підтримує незалежну пряму інсталяцію та інсталяцію інтегрованого кластера на кронштейнах. Він може гнучко адаптуватися до різноманітних вимог компонування обладнання, реалізуючи одноточкове незалежне регулювання тиску та багатоконтурне інтегроване централізоване керування тиском.

  3.5 Міцна та надійна продуктивність

     Корпус клапана виготовлений з високоміцного алюмінієвого сплаву та полімерного матеріалу з чудовою стійкістю до корозії та структурною стабільністю. Робоча температура коливається від 0 ℃ до 60 ℃ (середовище без замерзання), що забезпечує тривалий цикл стабільної роботи в сценаріях промислового виробництва.

4. Загальні технічні характеристики

5. Правила кодування моделі та приклади вибору

  5.1 Повне визначення моделі

     Стандартний формат моделі: RVUM - [Специфікація трубки] - [Специфікація трубки] - [Суфікс]

     • RVUM: Код серії для надкомпактного поршневого міні-регулятора тиску

     • Код специфікації трубки: 04=φ4 мм, 06=φ6 мм, 08=φ8 мм

     • Суфікс А: Оснащений точним манометром

 5.2 Типові випадки застосування моделі

     • РВУМ6-6: Базова модель з прямим входом φ6 + прямим випуском φ6, для звичайних мініатюрних пневматичних контурів

     • РВУМ6-6-А: φ6 прямий вхід і вихід із вбудованим манометром, що забезпечує візуальне регулювання тиску

     • РВУМ4-6: φ4 прямий вхід + φ6 коліно вихід, малокаліберна асиметрична модель для вузького простору та мікропотокових трубопроводів

6. Типові сценарії застосування

     • Обладнання та пристосування для мікроавтоматизації: Широко використовується в електронному обладнанні 3C, медичних пристроях, малих роботах і пристосуваннях для точних інструментів.

     • Точний контроль малого потоку: Професійний для автоматичного дозування, вакуумної адсорбції заготовок, мікроочищення продувкою повітря та контролю точного позиціонування тиску.

     • Компактна інтегрована система: Ідеально підходить для вбудованого обладнання, монтажу на панелі та інтегрованих пневматичних систем з кількома контурами.

     • Задня ланцюг електромагнітного клапана: Безпосередньо встановлено після електромагнітних клапанів для вторинного зниження тиску та стабільного вихідного тиску, усуваючи коливання тиску повітря.

7. Посібник із порівняння та вибору серій продуктів

Резюме одним реченням

     Міні-регулятор тиску серії SOLH RVUM об’єднує надкомпактні розміри, гнучкі трубопроводи одним дотиком і точне регулювання тиску 0,1–0,8 МПа, будучи найбільш відповідним високостабільним рішенням для стабілізації тиску для мікропневматичних контурів з обмеженим простором і точного автоматизованого обладнання з малим потоком.
