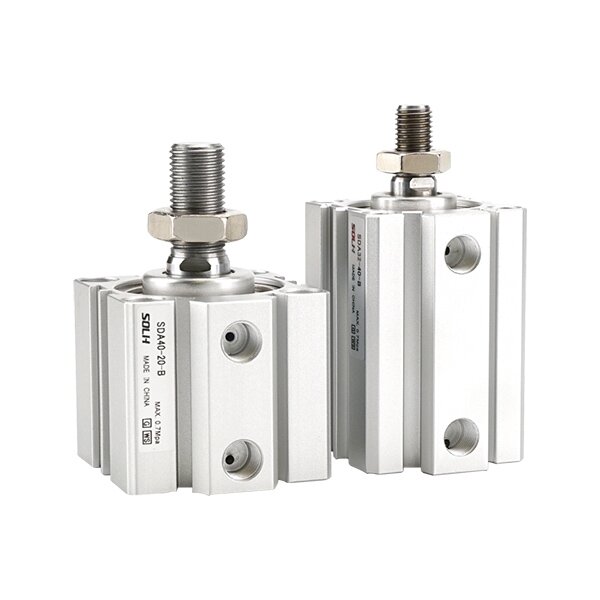

Ультратонкий компактний пневматичний циліндр серії SDA

Бренд: SOLH від Richge Technology

Огляд продукту

     Квадратний ультратонкий компактний циліндр серії SOLH SDA, класичний економічний компактний привід. Довжина корпусу лише 1/2~1/3 стандартного циліндра рульової тяги. Монтажний розмір взаємозамінний із серіями Airtac ACQ і SMC CQ2. Підходить для короткого штовхання, затискання та позиціонування в обмеженому просторі для встановлення, широко використовується в автоматизації 3C, пакувальних машинах і обладнанні для кріплення.

Структура та основні характеристики

     -- Ультратонкий квадратний алюмінієвий корпус, підтримує вбудовану установку для економії місця;

     -- Твердий анодований ствол, хромований поршневий шток, зносостійкий і антикорозійний;

     -- Повні варіанти: подвійної дії, одна пружина, подвійна тяга, регульований хід, версія з магнітом;

     -- Вбудовані гумові бампери на обох кінцях для амортизації та зменшення шуму;

     -- Двонаправлене ущільнення з низьким тертям із збереженням мастила, тривалий термін служби без використання масла;

     -- Навколишні канавки датчика для встановлення гнучкого магнітного автоматичного перемикача.

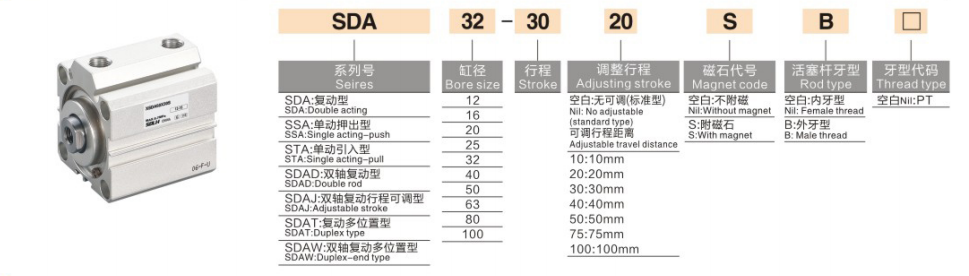

Правило кодування моделі

   1. Приклад: SDA20-50-S-B

     -- SDA: Назва серії; SSA=розширення пружини; STA=втягування пружини; SDAD=подвійний стрижень; SDAJ = регульований хід

     -- 20: Розмір отвору: 12/16/20/25/32/40/50/63/80/100 мм

     -- 50: довжина ходу 5~200 мм

     -- -S: вбудоване магнітне кільце

     -- -B: шток поршня із зовнішньою різьбою; порожній = внутрішня різьба

Технічні характеристики

Теоретична сила тяги та тяги при 0,5 МПа (один стрижень)

Резюме одним реченням

     Економічний ультратонкий компактний пневматичний циліндр SOLH SDA з великою кількістю варіантів, взаємозамінний з ACQ і CQ2, ідеальний недорогий короткохідний привод для компактного автоматичного затискання та штовхання.
