Циліндр тривісної направляючої штанги серії TC | TCL/TCM Пневматичний циліндр високої жорсткості проти скручування

Бренд: SOLH від Richge Technology

Огляд продукту та основні структурні особливості

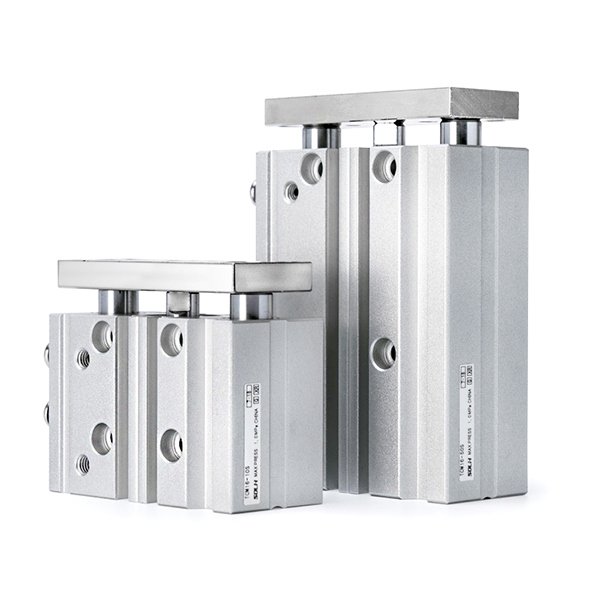

     Серія SOLH TC — це високопродуктивний тривісний штоковий циліндр із інтегрованою подвійною направляючою структурою + центральний поршневий шток. Завдяки надвисокій жорсткості, чудовій здатності проти скручування, сильному опору бічним навантаженням і точним позиціонуванням ця серія охоплює повний діапазон отворів від φ6 мм до φ100 мм, включаючи дві основні моделі: прецизійний кульковий підшипник TCL і важкий підшипник ковзання TCM. Він широко використовується для компактних станцій штовхання, підйому, зупинки та станцій точного перекладу, слугуючи ідеальною заміною серії SMC MGP у стандартних сценаріях автоматизації.

Ключові структурні переваги

• Триосьова конструкція надвисокої жорсткості: Оснащена двома високоміцними сталевими направляючими стрижнями та одним центральним поршневим стрижнем, інтегрована триосьова структура забезпечує більш ніж удвічі більший опір крученню та поперечну навантажувальну здатність, ніж звичайні циліндри. Він ефективно запобігає вигину та зміщенню, адаптуючись до ексцентричних навантажень і поперечних умов роботи з надзвичайною стабільністю.

• Конфігурації подвійних підшипників для повних сценаріїв

￮ TCL (кульковий підшипник): Надзвичайно низьке тертя, надплавний хід і стабільна робота на високій частоті, ідеально підходить для точного підняття домкратом, високошвидкісної їзди та руху з низьким тертям.

￮ TCM (підшипник ковзання): Завдяки використанню ковзної втулки з латунного сплаву, він має чудову зносостійкість, ударостійкість і стійкість до бічних навантажень, що ідеально підходить для важких навантажень, пилу та умов роботи з гальмуванням.

• Інтегрований тонкий і компактний дизайн: рушійний і напрямний вузли добре інтегровані, щоб мінімізувати загальний простір для установки. Подвійні повітрозабірні отвори на верхній і бічній поверхнях підтримують гнучке розташування трубопроводів, адаптуючись до різних напрямків трубопроводів на місці та компактних структур обладнання.

• Високоточне повторне позиціонування: Отвори для точного позиціонування зарезервовані на основі, задній торцевій поверхні та фіксуючій пластині, щоб забезпечити надвисоку точність позиціонування. Чотиристоронні канавки магнітного перемикача підтримують установку перемикача в різних напрямках, реалізуючи гнучке та повне визначення положення ходу.

• Стандартна конфігурація Преміум: Вбудоване магнітне кільце (стандартний S-магніт), двосторонні гумові буфери та безмасляна конструкція, яка не потребує обслуговування, відповідає стандартам чистої роботи майстерні. Конструкція подвійної дії зі стандартним ходом від 5 мм до 500 мм покриває майже всі звичайні ходи автоматизації.

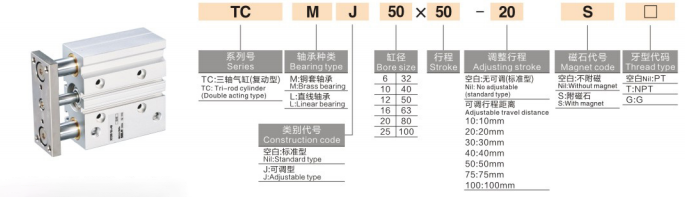

Повні правила найменування моделі

Приклади моделей: TCM20-50S | TCL16-30J-20S-Т

Довідкові приклади стандартного замовлення

• TCM25-75S: отвір 25 мм, хід 75 мм, підшипник ковзання з вбудованим магнітом

• TCL20-50J-20S: отвір 20 мм, стандартний хід 50 мм, регульований хід 20 мм, прецизійний кульковий підшипник з магнітом

• TCM32-100S-T: отвір 32 мм, хід 100 мм, підшипник ковзання з високотемпературною стійкістю

Стандартні основні технічні параметри

(Стандартні умови випробувань: нормальна температура 20 ℃, номінальний тиск 0,5 МПа)

1. Загальні параметри продуктивності

• Режим роботи: Зворотно-поступальний рух подвійної дії

• Діапазон робочого тиску: 0,1~1,0 МПа; Випробувальний тиск: 1,5 МПа

• Температура навколишнього середовища: -20℃~70℃ (звичайне середовище без льоду); -20 ℃ ~ 120 ℃ (високотемпературна версія -T)

• Робоча швидкість поршня: 50~500 мм/с (φ6~63 малий і середній діаметр); 50~400 мм/с (великий отвір φ80/100)

• Буферний режим: Стандартний двосторонній гумовий буфер; додатковий буфер на повітряній подушці для сильних ударів

• Режим змащення: Безмасляна робота без обслуговування, підходить для чистих промислових середовищ

2. Теоретичні дані про тягу (@0,5 МПа, одиниця: Н)

3. Дані про вагу продукту (50 мм хід, одиниці: кг)

Порівняння основного вибору TCL і TCM

Методи монтажу та типові сценарії застосування

1. Гнучка конструкція з кількома кріпленнями

• Пряме кріплення на кузов: Зарезервовані отвори для гвинтів на нижній, бічній і торцевих поверхнях для прямого кріплення без додаткових кронштейнів, що забезпечує швидке складання та розбирання для встановлення на місці.

• Додаткові допоміжні аксесуари: Фланець (F) і опорний кронштейн (L) доступні для кріплення, що підтримує гнучке горизонтальне та вертикальне розташування для адаптації до різноманітних конструкцій обладнання.

2. Основні промислові програми

• Автоматизація конвеєрної лінії: зупинка заготовки, підйом матеріалу та позиціонування палет; Сильна стійкість до ударів і стійкість до зміщення забезпечують стабільну роботу транспортування та обмеження.

• 3C Electronic Precision Processing: обробка друкованої плати, позиціонування обтиску клем і легке переміщення заготовки; висока точність захисту від обертання гарантує точне складання та обробку без прогину.

• Пакувальні машини: перегородка матеріалу, перемикання воріт силосу та просування матеріалу на короткі відстані; компактний корпус ідеально адаптується до високоінтегрованого пакувального обладнання.

• Загальна промислова автоматизація: Підйом джига, виштовхування деталей і ексцентричне переміщення вантажу; інтегрує функції циліндра та напрямної для заміни традиційних комбінацій роздільного циліндра + направляючого стрижня, спрощуючи структуру обладнання та знижуючи витрати.

Порівняння заміни серії TC та SMC серії MGP

Триетапний посібник із швидкого вибору

1. Вибір розміру отвору: розрахувати необхідну тягу відповідно до фактичного робочого навантаження; виберіть розмір отвору з теоретичною тягою ≥ фактичне навантаження × 1,5, зберігаючи 50% запас безпеки, щоб уникнути перевантаження.

2. Вибір типу підшипника: Виберіть шарикопідшипник TCL для точного позиціонування та сценаріїв високочастотного плавного циклу; виберіть підшипник ковзання TCM для важких навантажень, запилених і сильних умов роботи.

3. Вибір функціональної конфігурації

￮ Вимоги до точного регулювання ходу: виберіть регульований хід J-типу (діапазон регулювання 0~50 мм)

￮ Потреба визначення положення: виберіть конфігурацію магніту S + багатонаправлені магнітні перемикачі (встановлюються з чотирьох сторін)

￮ Робоче середовище з високою температурою: виберіть опцію стійкості до високих температур -T (-20 ℃ ~ 120 ℃)

Резюме одним реченням

      Тривісний направляючий циліндр серії SOLH TC поєднує в собі високу жорсткість, супер бічний опір навантаженню та високоточні характеристики проти обертання, з подвійними опціями підшипників і додатковими функціями регульованого ходу та високих температур, що є найбільш економічно ефективною прямою заміною для серії SMC MGP для повномасштабного автоматизованого підйому, зупинки та позиціонування.
