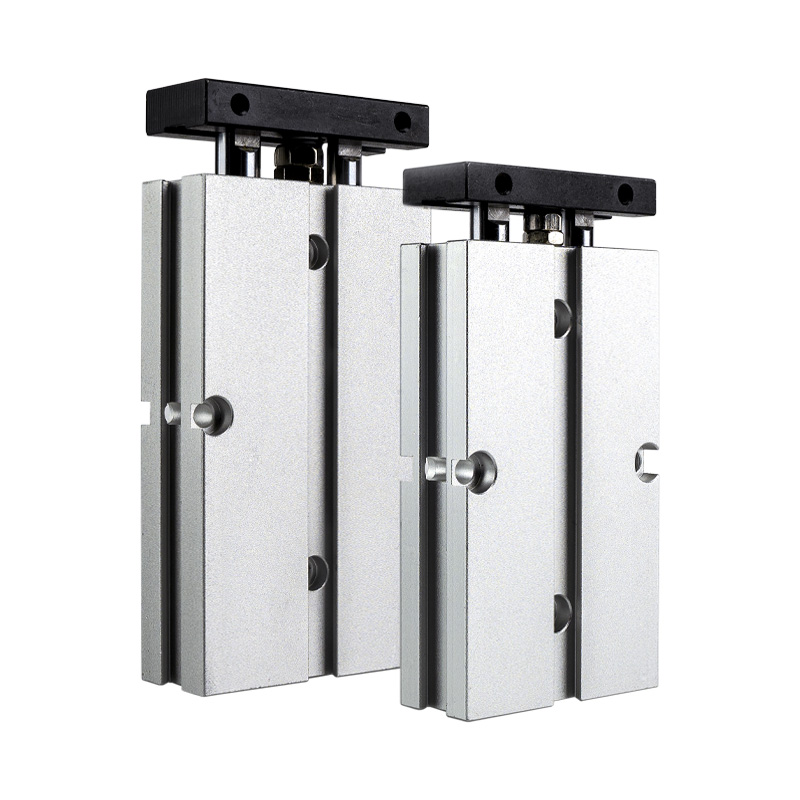

Подвійний штоковий циліндр серії TN

Двохвальний циліндр серії TN | Компактний недорогий двоштоковий пневматичний циліндр

Бренд: SOLH від Richge Technology

Огляд продукту та основна структура

     Серія SOLH TN — це економічно ефективний компактний двовальний циліндр з однопоршневою структурою з подвійним штоком і напрямним підшипника ковзання. Розроблений для компактної установки та універсального монтажу, він поставляється зі стандартними вбудованими магнітними кільцями та регульованим буфером ходу. Завдяки точності запобігання обертанню ±0,2° і відмінним характеристикам захисту від прогину циліндр TN широко застосовується в сценаріях автоматизації з невеликим навантаженням, включаючи точне позиціонування, пресування заготовки, блокування матеріалу та лінійне переміщення, забезпечуючи виняткову універсальність і економічні переваги для стандартних автоматизованих станцій.

1. Основні структурні переваги

• Стабільна двострижнева синхронна робота: застосовує однопоршневу та подвійну паралельну жорстку хромовану конфігурацію стрижня з розширеною ковзною втулкою. Синхронна структура з подвійними стержнями ефективно протистоїть скрученню та коливанню, досягаючи надійних характеристик проти прогину з допуском обертання ±0,2° для завдань керування невеликим навантаженням.

• Регульований буфер і тонке налаштування обведення: Оснащений передньою регульованою гумовою накладкою проти зіткнення для точного тонкого налаштування ходу та м’якої буферизації; поєднується з фіксованим заднім буфером для зменшення робочого впливу та шуму, забезпечуючи стабільний зворотно-поступальний рух.

• Компактне 3-стороннє кріплення: Вбудований корпус підтримує гнучку установку знизу, зверху та збоку. Зарезервовані бокові канавки дозволяють монтувати магнітний перемикач безпосередньо без додаткових кронштейнів, що максимізує простір обладнання.

• Стандартна магнітна конфігурація: Вбудоване магнітне кільце (суфікс S) є стандартним для всіх моделей серії TN, за винятком немагнітної версії, що забезпечує зручне визначення положення ходу для універсальних автоматизованих застосувань.

2. Диференціація основного продукту (довідка щодо вибору ключів)

• Серія TN проти TR: TN приймає корпоративний стандарт із більш компактним розміром, нижчою ціною та без опції отвору φ6; TR відповідає промисловому стандарту JIS з високою жорсткістю, стійкістю до великих навантажень і повним розміром отвору, включаючи φ6.

• Серія TN проти CXS / CXSJ: TN має однопоршневу структуру зі стандартною одинарною потужністю тяги, більш доступною та компактною; CXS і CXSJ мають подвійну поршневу конструкцію з подвійною потужністю тяги та чудовою високошвидкісною продуктивністю, що підходить для сценаріїв із великим навантаженням і високою точністю.

Класифікація основної підсерії (тип стрижня)

Серія TN охоплює два основні типи стрижнів, щоб задовольнити вимоги до односторонньої роботи та двосторонніх наскрізних рухів для різноманітних станцій автоматизації з невеликим навантаженням.

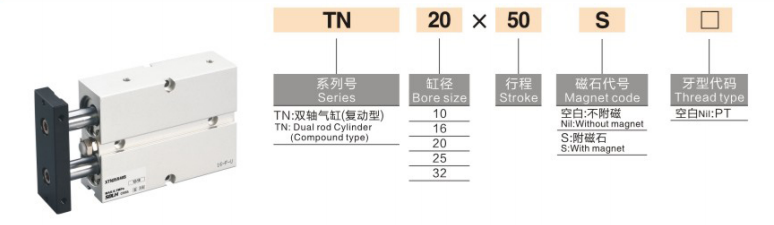

Повні правила найменування моделі

Приклад моделі: TN20×50S

1. Визначення коду найменування

1. Код серії: TN (односторонній стрижень) / TNW (подвійний наскрізний стрижень)

2. Розмір отвору: 10 / 16 / 20 / 25 / 32 мм (діаметр φ6 недоступний, відрізняється від серії TR)

3. Стандартний обведення: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 мм (макс. хід: 200 мм)

4. Конфігурація магнітного кільця: S (стандартне вбудоване магнітне кільце, обов'язкова конфігурація, без немагнітної версії)

5. Тип різьби: різьба PT (Rc) за замовчуванням; додаткова різьба G (суфікс G) / різьба NPT (суфікс T)

6. Магнітний перемикач: Додаткові моделі CS1-J, CS1-G, D-M9B та інші, безпосередньо встановлені на бічних зарезервованих пазах

Загальні стандартні технічні параметри

(Стандартні умови тестування: нормальна температура 20 ℃, сухе повітря)

• Режим роботи: Однопоршневий привід подвійної дії

• Діапазон робочого тиску: 0,15~1,0 МПа

• Доказовий тиск: 1,5 МПа

• Температура навколишнього середовища: -20℃~70℃ (середовище без льоду)

• Швидкість роботи: 30~500 мм/с

• Точність проти обертання: ±0,2° (стабільна точність керування легким навантаженням)

• Буферний режим: Передня регульована гумова накладка проти зіткнення + задній фіксований гумовий буфер (без опції повітряного буфера)

• Розмір трубопроводу

￮ φ10: M5×0,8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• Спосіб монтажу: вбудована установка в корпус + 3-стороннє кріплення (знизу / зверху / збоку), ультракомпактний дизайн

Теоретичні дані про тягу та натяг (@0,5 МПа, одиниця: Н)

Однопоршнева структура зі стандартною одинарною потужністю тяги, економічно ефективна для звичайних сценаріїв невеликого навантаження

Короткий посібник із вибору

1. Бюджет і вибір місця: Виберіть серію TN для надкомпактного простору та низьких вимог до малого навантаження; виберіть серію TR для стандарту JIS, роботи з великими навантаженнями та вимог до отвору φ6.

2. Вибір тяги та продуктивності: Використовуйте двопоршневі циліндри CXS/CXSJ для подвійної потужності тяги та сценаріїв високошвидкісного підбору та розміщення; виберіть однопоршневі циліндри TN/TR, якщо стандартна одинарна тяга відповідає робочим вимогам.

3. Вибір типу вудилища: Виберіть стандартний односторонній стрижень TN для звичайної роботи в одному напрямку; виберіть подвійний наскрізний стрижень TNW для двостороннього монтажу та двонаправленого синхронного руху.

4. Примітка щодо магнітної конфігурації: Усі циліндри серії TN стандартно оснащені магнітним кільцем S (обов’язкова конфігурація), додатковий вибір не потрібен.

Резюме одним реченням
