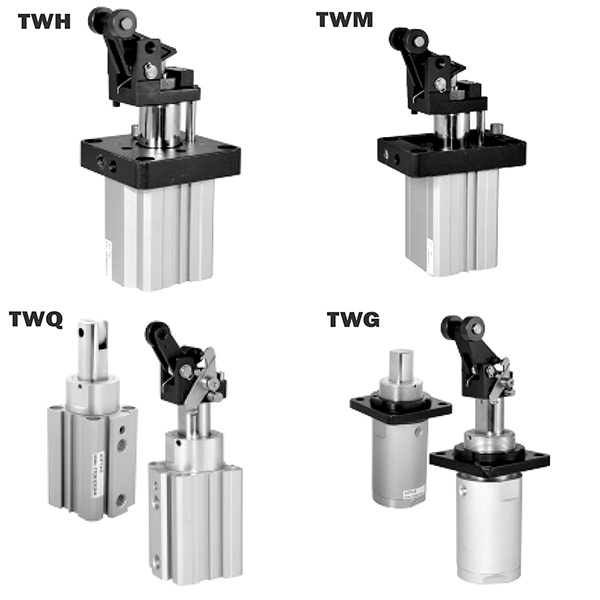

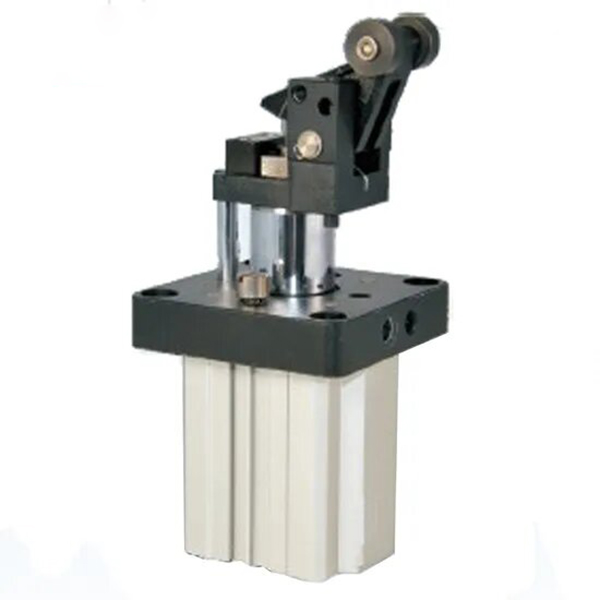

Серія TWH / TWM Важіль роликовий стопорний циліндр | Самоблокуючий стоп-циліндр для важких навантажень

Бренд: SOLH від Richge Technology

1. Огляд продукту та основні структурні характеристики

     Серія SOLH TWH/TWM — це важільні роликові стопорні циліндри для важких умов, призначені для автоматизованих конвеєрних ліній середнього та великого навантаження. Охоплюючи розміри отворів від φ20 мм до φ80 мм, серія має основні переваги, включаючи вбудований самоблокуючий механізм проти відскоку, стандартний регульований гідравлічний буфер, важіль з високою жорсткістю та інтегроване кріплення на фланці. Він стабільно справляється з палетами вагою 30–300 кг і інструментальними пластинами, широко використовується для зупинки конвеєра, позиціонування переміщення та запобігання зміщенню станції, слугуючи основним надійним рішенням стопора для сценаріїв автоматизації середнього та великого навантаження.

  1.1 Конструкція для посилення сили важеля

     Приймаючи конструкцію важеля подвійної дії, продукт використовує посилення сили важеля та принцип роботи контакту кочення. Він забезпечує велике зусилля зупинки з низьким ударом і плавним рухом, ефективно зменшуючи жорсткі удари під час зупинки заготовки та захищаючи обладнання та заготовки.

  1.2 Основна функція самоблокування проти відскоку

     Оснащений вбудованим механічним механізмом самоблокування як додаткове оновлення. Після зупинки удару заготовки циліндр автоматично блокує плече важеля, щоб запобігти відскоку та зворотному штовханню заготовок, усуваючи проблеми зі зміщенням станції та значно покращуючи загальну стабільність виробничої лінії та точність позиціонування.

  1.3 Ступінь гідравлічної буферної системи

     • φ20/φ25 малий діаметр: Поєднується з нерегульованим гідравлічним буфером, ідеально адаптується до умов роботи з легким і середнім навантаженням на низькій швидкості з економічно ефективною стабільною продуктивністю буфера.

     • φ32–φ80 Великий отвір: Оснащений регульованим гідравлічним буфером. Користувачі можуть вільно обертати регулювальний диск, щоб змінювати опір амортизації, підбирати заготовки різної ваги та швидкості транспортування, щоб повністю поглинати енергію удару та досягати зупинки без удару.

  1.4 Конструкція високої жорсткості та довговічності

     Використовує потовщений жорсткий хромований поршневий шток і твердий анодований корпус циліндра, що забезпечує відмінну зносостійкість, стійкість до тиску та ударостійкість. Стандартна безмасляна конструкція адаптується до чистого виробничого середовища та зварювальних умов, захищених від бризок, з низьким рівнем обслуговування та подовженим терміном служби.

  1.5 Гнучке встановлення та схема комутатора

     Стандартний фланцевий монтаж забезпечує швидкий і стабільний монтаж. Корпус циліндра попередньо зарезервовано з пазами для кріплення датчика, що підтримує пряме встановлення магнітного вимикача без додаткових аксесуарів. Конструкція 4-стороннього монтажу дозволяє уникнути втручання в кріплення на місці завдяки великій адаптивності компонування.

  1.6 Функціональна диференціація моделі

     • Серія TWH: Стандартна структура подвійної дії з максимальною силою зупинки, придатна для сценаріїв важкого навантаження та високочастотних старт-стопів.

     • Серія TWM: Подвійної дії з вбудованою пружинною конструкцією, що забезпечує автоматичне розблокування після збою живлення, пріоритетне обладнання та безпека персоналу для станцій високого ризику.

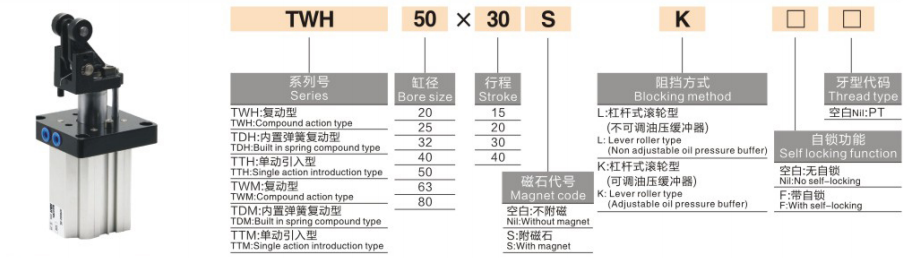

2. Повні правила іменування моделей і приклади порядку

  1. Типові приклади моделей: TWH50-30SK-F, TWM63-30K-F

  2. Приклади стандартного замовлення

     • Модель із середнім навантаженням із самоблокуванням: TWH50-30S-F (діаметр φ50, хід 30 мм, нерегульований гідравлічний буфер, з функцією самоблокування)

     • Модель безпечного вимкнення живлення: TWM63-30K-F (диаметр φ63, хід 30 мм, регульований гідравлічний буфер, вбудована пружинна запобіжна структура, із самоблокуванням)

3. Загальні технічні параметри (20 ℃, 0,5 МПа стандартні умови)

 3.1 Основні характеристики

     • Режим роботи: TWH = подвійної дії; TWM = подвійної дії з вбудованою пружиною

     • Діапазон робочого тиску: 0,05~1,0 МПа; Випробувальний тиск: 1,5 МПа

     • Температура навколишнього середовища: -10 ℃ ~ 60 ℃ (середовище без льоду)

     • Конфігурація буфера: φ20/φ25 = нерегульований гідравлічний буфер; φ32~φ80 = Регульований гідравлічний буфер

     • Режим змащення: Безмасляна робота

     • Спосіб встановлення: Стандартний фланцевий монтаж

  3.2 Стандартна комбінація діаметра та ходу

 3.3 Теоретична сила зупинки (одиниця: Н при 0,5 МПа, потужність важеля, TWH)

  3.4 Вага продукту (одиниця: кг при стандартному ході, TWH)

4. Основні рекомендації щодо налаштування та вибору

 4.1 Вибір типу буфера

     • S Нерегульований гідравлічний буфер: Призначено для малих отворів φ20/φ25. Економічний, підходить для невеликих навантажень (≤50 кг) і роботи на низькій швидкості (≤0,3 м/с) зі стабільною фіксованою буферною продуктивністю.

     • K Регульований гідравлічний буфер: Ексклюзивно для великих отворів φ32–φ80. Підтримує вільне регулювання амортизації, ідеально відповідаючи середнім і важким навантаженням (50–300 кг) і середньо-високій швидкості (≤0,5 м/с), адаптуючись до різноманітних умов роботи.

 4.2 Вибір функції самоблокування

     • F Тип самоблокування (рекомендовано): Автоматичне блокування після зупинки удару заготовки, ефективно запобігаючи відскоку заготовки та зсуву станції. Ідеально підходить для повністю автоматизованих безперервних конвеєрних ліній, значно покращуючи стабільність роботи.

     • Тип без блокування: Застосовується лише для сценаріїв із невеликим зворотним ударом і ручним скиданням. Не рекомендується для автоматичних виробничих ліній через погану стабільність позиціонування.

  4.3 Вибір режиму роботи

     • TWH подвійної дії: Максимальна сила зупинки з двонаправленим керованим затисканням і відпусканням. Оптимізовано для сценаріїв великого навантаження та високочастотних старт-стоп циклів.

     • TWM пружинний подвійної дії: Автоматичне розблокування при відключенні електроенергії, що забезпечує безпеку обладнання та персоналу. Пріоритет для небезпечних робочих станцій і програм захисту від вимкнення живлення.

5. Типові сценарії застосування

     • Середні та важкі конвеєрні лінії: спеціалізується на зупинці, позиціонуванні передачі та запобіганні зміщенню піддонів вагою 50–300 кг і інструментальних пластин в електроніці, побутовій техніці та логістиці, забезпечуючи стабільне обмеження середнього та важкого навантаження.

     • Автоматизовані лінії обробки матеріалів: Застосовується для середньо-високої швидкості (≤0,5 м/с) зупинки заготовки на роликових і стрічкових конвеєрах. Регульований гідравлічний буфер забезпечує м'яку зупинку без ударів для захисту заготовок.

     • Верстати та зварювальні станції: Підходить для обмеження завантаження/розвантаження верстатів і позиціонування зварювального обладнання. Завдяки ударостійкості та запобіганню зварювального шлаку, він стабільно адаптується до важких промислових умов праці.

     • Док-системи AS/RS і AGV: Використовується для стереоскопічної зупинки складських піддонів і точного позиціонування стикування AGV. Конструкція із самоблокуванням проти відскоку забезпечує стабільну роботу та надійний зворотний зв’язок для інтелектуальних складських систем.

6. 3-етапний посібник із швидкого вибору

     1. Вибір розміру отвору: Виберіть отвір відповідно до ваги деталі та робочої швидкості. Дотримуйтесь стандарту безпеки: теоретична сила зупинки ≥ фактичне навантаження × 2. φ25 для навантаження менше 50 кг; φ32/φ40 для навантаження 50–150 кг; φ50/φ63 для навантаження 150–300 кг.

     2. Вибір типу буфера: Виберіть S нерегульований буфер для отворів φ20/φ25; виберіть регульований буфер K для отворів вище φ32, щоб адаптуватися до умов змінної швидкості та навантаження.

     3. Вибір функціональної конфігурації: Виберіть F самоблокування для всіх автоматичних виробничих ліній; використовувати TWH подвійної дії для сценаріїв великого навантаження та високої частоти; виберіть підпружинений тип TWM для станцій захисту з пріоритетом безпеки та відключення живлення.

Резюме одним реченням

     Серії SOLH TWH/TWM середньої важкості мають важельні стопорні циліндри з самоблокуючим механізмом проти відскоку та градуйованою гідравлічною буферною системою, що забезпечує стабільні, безпечні професійні рішення для зупинки з низьким рівнем ударів для автоматизованих конвеєрів і виробничих станцій вагою 30–300 кг.
