Стопорний циліндр із фіксованою висотою серії TWQ | Компактний стоп-циліндр легкого та середнього навантаження

Бренд: SOLH від Richge Technology

1. Огляд продукту та основні структурні характеристики

     Серія SOLH TWQ — це стопорний циліндр із фіксованою висотою монтажу, оптимізований для автоматизованих конвеєрних ліній легкої та середньої навантаженості. Він відрізняється компактною структурою корпусу, чотирма додатковими типами наконечників штока, наявністю гідравлічного буфера та додатковою механічною функцією самоблокування. Циліндр TWQ, придатний для зупинки піддонів і інструментів вагою 10–150 кг, позиціонування станції та транспортування, служить стандартним рішенням із високою вартістю та ефективністю для сценаріїв автоматизації з легким і середнім навантаженням.

 1.1 Конструкція з фіксованою висотою монтажу

     Інтегрований корпус із фіксованою висотою забезпечує швидку та просту установку з високою повторюваною точністю позиціонування. Він ідеально відповідає стандартизованим планам конвеєрних станцій, усуваючи процедури регулювання висоти та покращуючи ефективність розгортання на місці.

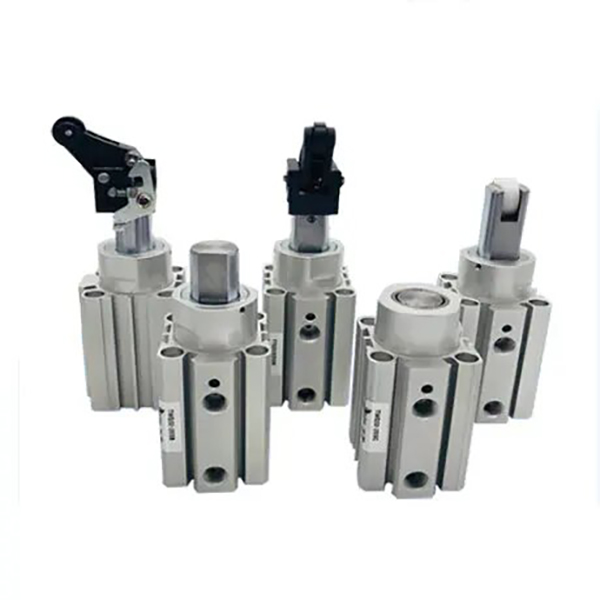

 1.2 Чотири універсальні типи наконечників штанги (основна перевага)

     • B Тип плоского стрижня: Конструкція плоского поршневого штока, що запобігає обертанню, забезпечує стабільну ефективність зупинки та сильний опір ексцентричному навантаженню, зберігаючи точне позиціонування в умовах бічної сили.

     • C Круглий тип стрижня: Потовщений суцільний круглий поршневий шток з підвищеною стійкістю до ударів, спеціально розроблений для умов роботи з великою поперечною силою та вимогами до точного позиціонування інструментів.

     • R Тип роликового важеля: Конструкція важеля + кочення мінімізує вплив зупинки завдяки плавному обертанню, що ідеально підходить для високошвидкісної безперервної роботи конвеєрної лінії.

     • Тип регульованого буфера K: Вбудований регульований гідравлічний буфер дозволяє вільно регулювати опір амортизації для адаптації до заготовок різної ваги та швидкості транспортування, досягаючи оптимального ефекту м’якої зупинки для змінних робочих умов.

  1.3 Додаткова функція самоблокування (версія R/K)

     Роликові та буферні важельні версії підтримують додаткову механічну самоблокуючу структуру. Після зупинки удару заготовки циліндр автоматично блокує плече важеля, щоб запобігти відскоку та зворотному штовханню, ефективно усуваючи зміщення заготовки та значно покращуючи стабільність і послідовність конвеєрної станції.

 1.4 Компактний розмір і міцна конструкція

     Корпус циліндра має тверде анодування, а шток поршня має тверде хромоване покриття, що забезпечує чудову зносостійкість і ударостійкість. Стандартна безмасляна робота адаптується до чистого виробничого середовища та сценаріїв зварювання, захищених від бризок. Зарезервовані канавки датчика з чотирьох сторін дозволяють встановити магнітний перемикач без структурних перешкод для гнучкого розташування.

  1.5 Різні режими роботи

     Додаткові режими стандартного режиму подвійної дії та режими односторонньої дії (пружина висувається/втягується) охоплюють автоматичний цикл, захист від вимкнення живлення та вимоги щодо тимчасової зупинки, відповідаючи різним промисловим логікам управління.

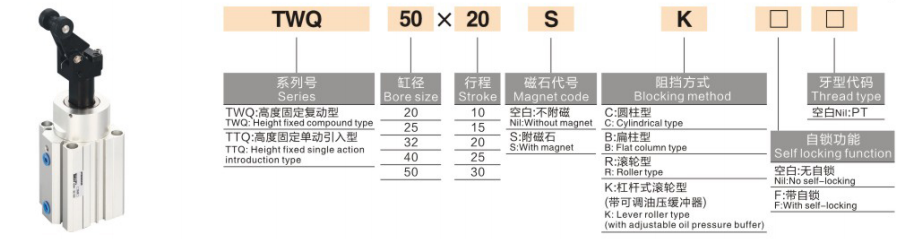

2. Повні правила іменування моделей і приклади порядку

  1. Типові приклади моделей: TWQ32-20SB, TWQ50-30RK-F

 2. Приклади стандартного замовлення

     • Стандартна модель із плоским стрижнем: TWQ32-20SB (діаметр φ32, хід 20 мм, кінець штанги з плоскою колоною, гумовий буфер)

     • Модель регульованого буфера з самоблокуванням: TWQ50-30RK-F (диаметр φ50, хід 30 мм, регульований важіль гідравлічного буфера, з функцією самоблокування)

3. Загальні технічні параметри (20 ℃, 0,5 МПа стандартні умови)

  3.1 Основні характеристики

     • Режим роботи: Подвійної дії, односторонньої дії (пружина висувається / пружина втягується)

     • Діапазон робочого тиску: 0,05~1,0 МПа; Випробувальний тиск: 1,5 МПа

     • Температура навколишнього середовища: -10 ℃ ~ 60 ℃ (середовище без льоду)

     • Конфігурація буфера: S = двосторонній гумовий буфер; K = регульований гідравлічний буфер + подвійний гумовий буфер

     • Режим змащення: Безмасляна робота

     • Спосіб встановлення: Стандартний фланець з фіксованою висотою

 3.2 Стандартна комбінація діаметра та ходу

  3.3 Теоретична сила зупинки (одиниця вимірювання: Н при 0,5 МПа)

  3.4 Вага продукту (одиниця: кг при стандартному ході)

4. Основні рекомендації щодо налаштування та вибору

  4.1 Вибір типу кінця штанги

     • B Плоский тип колонки (рекомендовано): Конструкція, що запобігає обертанню та має високу стабільність, підходить для легких навантажень (10–80 кг) і роботи на низькій швидкості (≤0,3 м/с) без явного бічного удару.

     • C Круглий тип колони: Потовщена стрижнева структура з сильною ударостійкістю, ідеально підходить для сценаріїв позиціонування інструменту з великою поперечною силою.

     • R Тип роликового важеля: Низький рівень ударів і плавне кочення, ідеальне для високошвидкісних (≤0,5 м/с) і конвеєрних ліній з легким і середнім навантаженням (30–100 кг).

     • Тип регульованого буфера K: Регульована амортизація та чудова стійкість до ударів, розроблені для середніх навантажень (50–150 кг), високочастотних старт-стопів і умов роботи з нестабільною швидкістю.

  4.2 Вибір функції самоблокування

     • F Тип самоблокування (рекомендовано для автоліній): Доступно лише для версій з важелем R/K. Запобігає відскоку заготовки та зміщенню станції, що значно покращує стабільність безперервної роботи автоматизованих ліній.

     • Тип без блокування: Економічне рішення для сценаріїв із незначним зворотним впливом і операцією ручного скидання, не рекомендоване для повністю автоматичних виробничих ліній.

  4.3 Вибір режиму роботи

     • Подвійної дії: Максимальна сила зупинки з двонаправленою керованою дією, підходить для сценаріїв високочастотного та повністю автоматичного керування.

     • Односторонньої дії (Spring Extend): автоматично розширюється, щоб зупинити деталі після збою живлення, надаючи пріоритет безпеці для небезпечних станцій і додатків захисту від відключення живлення.

     • Одинарної дії (пружинне втягування): Зупиняється з подачею повітря та автоматично відпускається при вимкненні живлення, адаптовано для нормально відкритих конвеєрних ліній і завдань тимчасової зупинки.

5. Типові сценарії застосування

     • Легкі та середні конвеєрні лінії: Застосовується для позиціонування зупинки, обмеження та переміщення піддонів вагою 10–150 кг та інструментальних пластин в електроніці, побутовій техніці та харчовій промисловості.

     • Високошвидкісні лінії обробки матеріалів: Конструкція важеля R/K забезпечує плавну зупинку без ударів для високошвидкісних (≤0,5 м/с) заготовок з легким навантаженням на роликових і стрічкових конвеєрах.

     • Станції автоматизованого обладнання: Компактний корпус для простого встановлення, широко використовується для обмеження завантаження/розвантаження верстатів, позиціонування складальної станції та зупинки інспекційної станції.

     • Пакувальні та логістичні лінії: Ідеально підходить для зупинки картонних коробок і коробок з матеріалами, блокування розбіжних станцій і позиціонування штабелів, що відрізняється високою вартістю та низьким рівнем обслуговування.

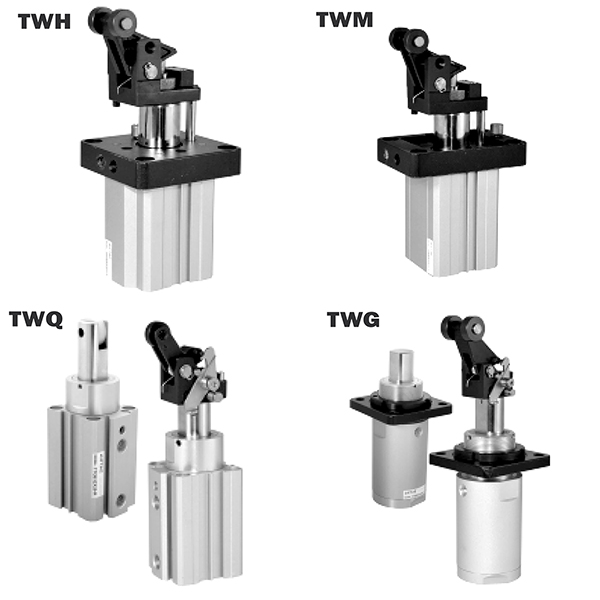

6. Коротке порівняння серій TWQ і TWH/TWM

7. 3-етапний посібник із швидкого вибору

     1. Вибір розміру отвору: Виберіть отвір відповідно до ваги деталі з коефіцієнтом безпеки 200% (теоретична сила зупинки ≥ фактичне навантаження × 2). Виберіть φ25/φ32 для навантаження менше 80 кг; виберіть φ40/φ50 для навантаження 80–150 кг.

     2. Вибір кінця штанги та буфера: Прийняти плоский стрижень B + гумовий буфер S для сценаріїв низької швидкості з невеликим навантаженням; вибрати тип ролика R для високошвидкісних ліній з невеликим навантаженням; виберіть K регульований тип буфера для умов середнього навантаження та високої частоти роботи.

     3. Вибір функціональної конфігурації: оснащення F самоблокуванням для автоматичних виробничих ліній; вибрати режим подвійної дії для високочастотного циклічного керування; використовувати режим подовження пружини односторонньої дії для станцій захисту з пріоритетом безпеки та відключення живлення.

Резюме одним реченням

     Стопорний циліндр із фіксованою висотою серії SOLH TWQ має компактну конструкцію, сумісність з декількома штоковими кінцями та додаткові функції самоблокування та регульованого буфера, забезпечуючи економічні, стабільні та гнучкі рішення для зупинки для легких і середніх автоматизованих конвеєрних систем вагою 10–150 кг.
