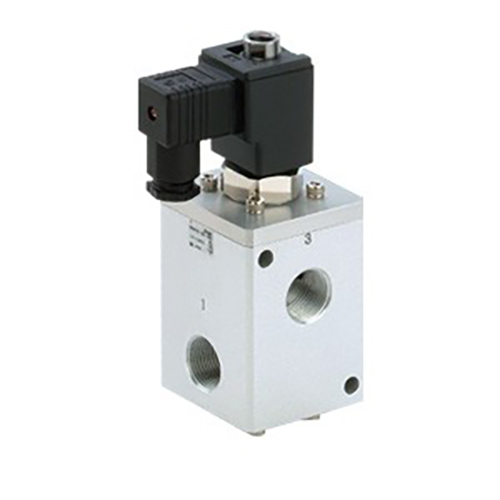

Серія VCH400 (VCH410) 3-портовий тарельчастий електромагнітний клапан високого тиску з пілотним управлінням

Бренд:SOLH від Richge Technology

Позиціонування продукту

     Розроблена та виготовлена ​​компанією SOLH за технологією Richge, серія VCH400 (зазвичай відома як VCH410) є 3-портовим тарельчатим електромагнітним клапаном високого тиску з пілотним керуванням. Спеціально розроблений для трубопроводів стисненого повітря середнього та високого тиску та інертного газу, він має максимальний номінальний робочий тиск до 5,0 МПа, видатну пропускну здатність і стабільну продуктивність перемикання високого тиску, слугуючи основним компонентом керування для високого тиску зарядки, вентиляції та перемикання тиску промислового обладнання.

Таблиця основних технічних характеристик

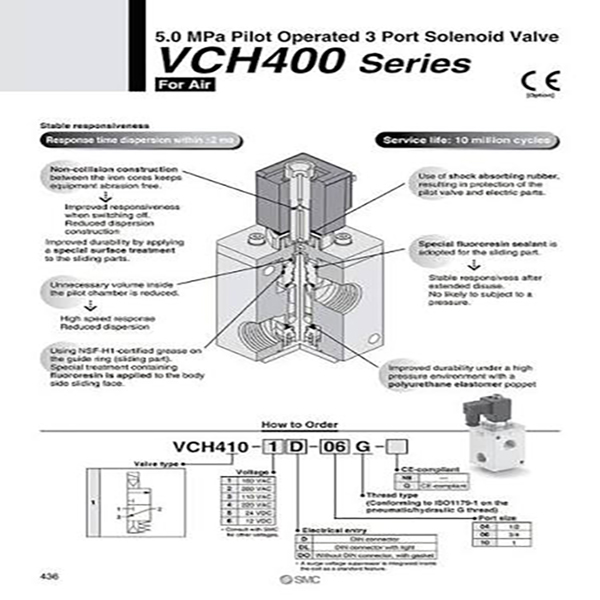

Кодування моделі та функціональне визначення

Приклад коду моделі: VCH410-06-5D

     --VCH410: базовий код серії

     --06: Код розміру порту (G3/4)

     --5D: джерело живлення 24 В постійного струму + електричний роз’єм DIN Суфікс-коди охоплюють розмір порту, напругу котушки та типи клем проводки для повної диференціації конфігурації.

Функціональна класифікація

     --VCH410 (Нормально закритий NC): Вихідний порт автоматично вентилюється при вимкненні живлення, що ідеально підходить для керування включенням і вимкненням основної подачі повітря.

     --Використовується як перемикач клапанів і контроль циклу заряду та вентиляції; протитиск і діапазон тиску перемикання повинні бути підтверджені перед проектуванням трубопроводу.

Ключові рекомендації щодо вибору

     --Визначте пріоритет підтвердження основних параметрів: робочого тиску, розміру різьби порту, функції NC/NO, напруги котушки та інтерфейсу електричної проводки.

     -- Для умов роботи з перемиканням високого тиску або подвійним перетворенням високого/низького тиску підберіть регулятори високого тиску серії SOLH VCHR для стабілізації тиску в проміжному контурі.

     --Потрібна подача чистого сухого повітря з точністю фільтрації ≤5 мкм; масляний туман і тверді домішки прискорюють знос ущільнювачів і різко скорочують термін служби.

Інструкції зі встановлення та обслуговування Правила встановлення

     -- Заборонена орієнтація монтажу: котушка ніколи не повинна дивитися вниз, щоб уникнути потрапляння пилу, води та сторонніх частинок у вузол арматури та спричинення заклинювання.

     --Стандартний момент затягування різьби:

         *G1/2, G3/4 різьбові порти: 28–30 Н·м

         *Різьбовий порт G1: 36–38 Н·м

Вимоги до планового технічного обслуговування

     --Періодично перевіряйте герметичність і герметичність електричної проводки.

     --Запускайте повний цикл перемикання кожні 30 днів, щоб запобігти прилипанню золотника та блокуванню, спричиненому тривалим статичним станом.

Резюме одним реченням

     3-портовий електромагнітний електромагнітний клапан високого тиску SOLH VCH410 підтримує робочий тиск до 5,0 МПа, оснащений еластичним поліуретановим ущільненням, стандартними портами G з великим потоком і терміном служби 10 мільйонів циклів, надійним спеціальним перемикаючим клапаном для промислових схем керування повітрям середнього та високого тиску та заправкою і вентиляцією інертного газу.
