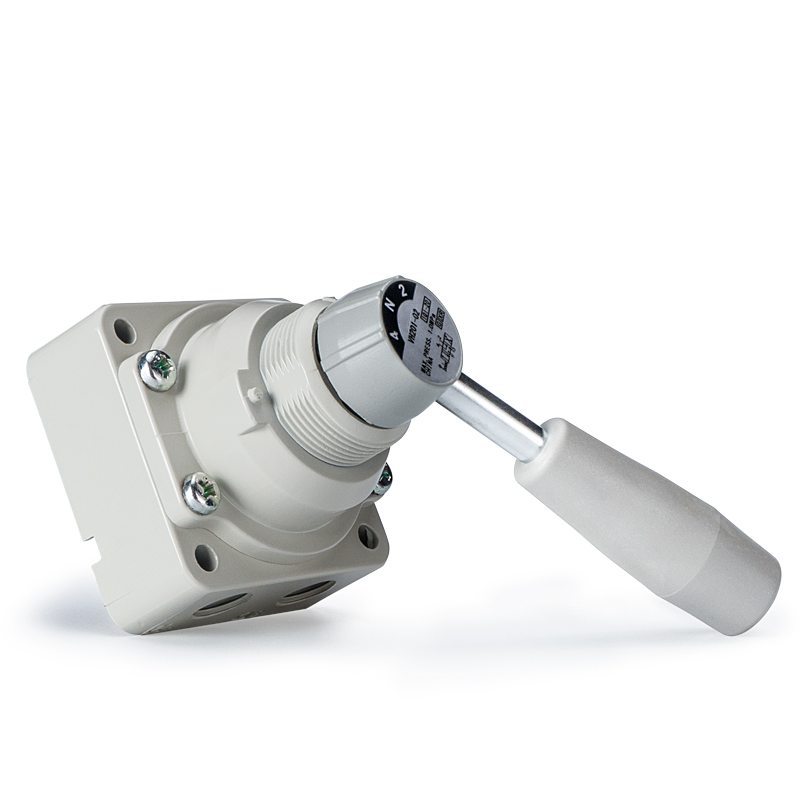

4-ходовий ручний обертовий клапан серії VH

Бренд: SOLH від Richge Technology

Позиціонування продукту

     Серія VH — це 4-ходовий ручний поворотний ручний клапан, що керується поворотом ручки на 90° для перемикання повітряних контурів. Він широко використовується для ручної зміни напрямку, введення обладнання в експлуатацію, аварійної зупинки та перемикання джерела повітря в пневматичних системах, має просту механічну структуру, стабільну надійність і чітку візуальну індикацію положення.

Основна структура та принцип роботи

     -- Тип клапана: 4-ходовий ручний поворотний золотник

     -- Режим роботи: поворот ручки на 90° для перемикання позицій

     -- Визначення порту: P вхідний отвір, робочі вихідні порти A/B, R випускний порт

     -- Три стандартні центральні функції:

        1. Центр закрито (модель 200/210): усі порти запечатані в центральному положенні для підтримки тиску в циліндрі

        2. Центральна вихлопна труба (модель 201/211): порти A і B підключені до вихлопної труби для повного скидання тиску

        3. 2-позиційний (модель 202/212): без центрального положення, лише два стани P→A / P→B

     -- Ущільнювальна структура: прецизійне ротаційне ущільнення з наднизьким внутрішнім витоком

     -- Варіанти монтажу: труби збоку / знизу; монтаж на панелі / прямий монтаж на корпусі клапана.

Повні технічні характеристики

  1. Універсальні загальні параметри

     -- Застосовна рідина: стиснене повітря

     -- Випробувальний тиск: 1,5 МПа

     -- Максимальний робочий тиск: VH200/300/400: 1,0 МПа VH600: 0,7 МПа

     -- Температура навколишнього середовища та середовища: -5 ~ +60 ℃ (обмерзання заборонено)

     -- Робочий кут повороту: 90°

     -- Вимоги до змащення: без змащення; Турбінне мастило ISO VG32 необов'язкове

     -- Матеріал: Корпус клапана – сплав цинку / литий під тиском алюміній; ручка – інженерна смола

  2. Розмір серії та таблиця параметрів порту

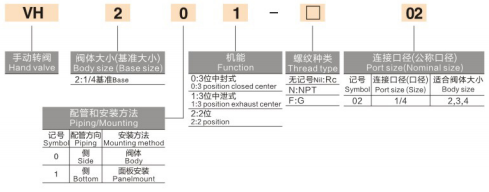

Пояснення коду моделі

  1. Приклад: VH210-02

     -- VH: Код базової серії

     -- 2: код розміру (2=1/4", 3=3/8", 4=1/2", 6=1")

     -- 1: схема трубопроводу (0 = бічний порт, 1 = нижній порт)

     -- 0: центральна функція (0=центр закрито, 1=центр випуску, 2=2 положення)

     -- 02: код розміру порту (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")

  2. Популярні стандартні моделі

     -- VH210-02: 1/4", нижня труба, 3-позиційний центральний закритий (найбільш широко використовуваний)

     -- VH200-02: 1/4", бокова труба, 3-позиційний центр закритий

     -- VH201-02: бічні труби 1/4", 3-позиційний центральний вихлоп

    -- VH310-03: 3/8", нижня труба, 3-позиційний центр закритий

 Основні переваги продукту

  1. Інтуїтивно зрозуміле керування з вбудованим блокуванням позиції

      Поворотна ручка на 90° з чітко видимим положенням перемикача; вбудований механічний замок позиціонування запобігає випадковому неправильному управлінню.

  2. Три варіанти центральних функцій для різноманітних умов роботи

     -- Центр закрито (200/210): підтримуйте тиск затиску циліндра під час вимкнення обладнання

     -- Центральний вихлоп (201/211): безпечне скидання тиску та повна вентиляція системи для технічного обслуговування

     -- 2 позиції (202/212): просте двонаправлене перемикання без проміжного положення утримання

  3. Гнучка конструкція з кількома кріпленнями

     Підтримує як бокові, так і нижні трубопроводи; доступні два способи встановлення: монтаж на панелі або пряма фіксація корпусу клапана.

  4. Міцний, тривалий термін служби та не вимагає обслуговування

      Міцна ротаційна ущільнювальна структура з чудовою стійкістю до пилу та забруднень; не вимагає регулярного змащування або обслуговування.

Типові сценарії застосування

     -- Ручне двонаправлене перемикання для пневматичних циліндрів

     -- Тимчасове ручне керування, скидання тиску під час введення обладнання в експлуатацію та обслуговування

     -- Ізоляція аварійної зупинки та відключення джерела повітря для блокування безпеки машини

     -- Ручні тригерні станції для напівавтоматичного виробничого обладнання

     -- Демонстрація пневматичної схеми та основні контрольні навчальні випробувальні стенди

Резюме одним реченням

     4-ходовий ручний поворотний ручний клапан SOLH VH має поворотний механізм на 90°, три взаємозамінні центральні функції, варіанти трубопроводу збоку/знизу та способи монтажу подвійної панелі/клапана, слугуючи стандартним універсальним компонентом для ручного пневматичного перемикання, введення в експлуатацію на місці та ізоляції повітряного контуру безпеки.
