Пневматичний дворучний запобіжний клапан серії VR51

Бренд:SOLH від Richge Technology

Позиціонування продукту

     Серія VR51 — це спеціальний пневматичний дворучний запобіжний клапан. Його основна логіка безпеки вимагає одночасного натискання двох незалежних кнопок протягом 0,5 секунди, щоб створити вихід повітря. Він спеціально розроблений для запобігання нещасним випадкам, пов’язаним із защемленням, защемленням і порізами на гідравлічних пресах, клепальних машинах, різальному обладнанні та інших небезпечних механізмах, повністю відповідає міжнародним стандартам безпеки EN ISO 13851 і EN574.

Основний принцип роботи та логіка безпеки

1. Логіка подвійного входу та воріт

     -- Два незалежних порти введення сигналу P1 і P2

     -- Вихід повітря через порт A активується лише тоді, коли обидва вхідні сигнали надходять із різницею в часі менше 0,5 секунди

     -- Подача вихідного повітря миттєво припиняється, якщо відпустити будь-яку кнопку або втрачати один сигнал

2. Внутрішня механічна структура

     -- 3/2-ходовий 2-позиційний пневматичний логічний клапан без пружинного повернення

     -- Вбудований механізм моніторингу затримки часу 0,5 с для усунення послідовного обману однією рукою

     -- Стандартний глушник, попередньо встановлений на випускному отворі R

Повні технічні характеристики

     -- Застосовна рідина: стиснене повітря

     -- Діапазон робочого тиску: 0,25 ~ 1,0 МПа

     -- Випробувальний тиск: 1,5 МПа

     -- Температура навколишнього середовища: -5 ~ +60 ℃ (обмерзання заборонено)

     -- Опції портів: C06: φ6 метричний вогнезахисний вставний фітинг C07: 1/4" імперський вогнезахисний вставний фітинг

     -- Вага нетто: прибл. 340 г

     -- Сертифікати безпеки: EN ISO 13851, EN574, CE, RoHS

 Визначення коду моделі

1.Приклад: VR51-C06-B

     -- VR51: ​​код серії для дворучного запобіжного клапана

     -- C06 / C07: Розмір вставного порту C06 = трубний з’єднувач φ6 C07 = трубний з’єднувач 1/4 дюйма

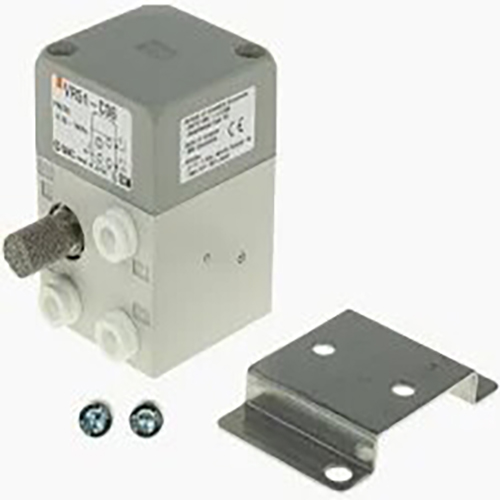

     -- Суфікс B: варіант монтажного кронштейна Без суфікса = Версія трубопроводу заднього порту B = Оснащений металевим монтажним кронштейном (VR51B)

2. Популярні стандартні моделі

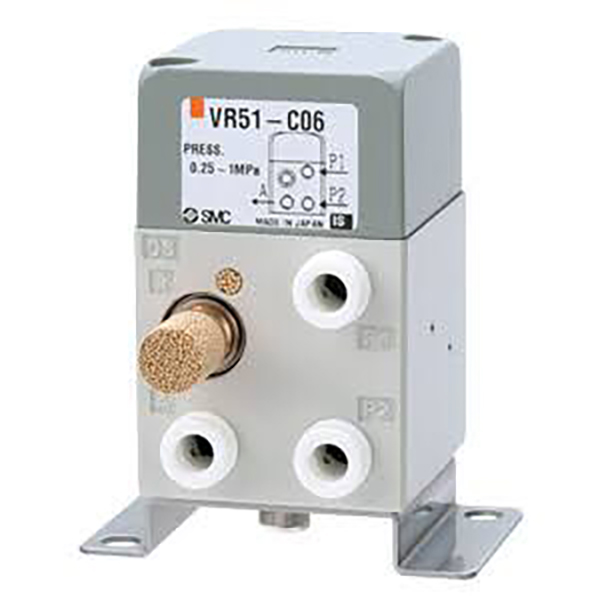

     --VR51-C06: вставний φ6, задній трубопровод (найбільш широко використовуваний)

     --VR51-C06B: вставний φ6 з монтажним кронштейном

     --VR51-C07: 1/4" вставний, задня труба

Основні переваги безпеки

1. Обов’язкова синхронна дворучна робота проти чітів

     Дійсний вихід сигналу спрацьовує лише тоді, коли обидві руки натискають кнопки протягом 0,5 с; операція однією рукою не може активувати обладнання. Машина зупиняється відразу після відпускання будь-якої кнопки.

2. Повністю пневматична конструкція для внутрішньої безпеки

     100% пневматичний привод без будь-яких електричних компонентів; безпека залишається незмінною під час відключення живлення. Вибухозахищена конструкція надійно працює у вологих, запилених і легкозаймистих середовищах майстерні.

3. Надійна довговічна конструкція, що не потребує обслуговування

     Конструкція зносостійкої шпулі з відмінною здатністю запобігати забрудненню. Робота без змащення; глушник входить у стандартну комплектацію для зменшення робочого навантаження на місці монтажу.

4. Гнучка багатонаправлена ​​установка

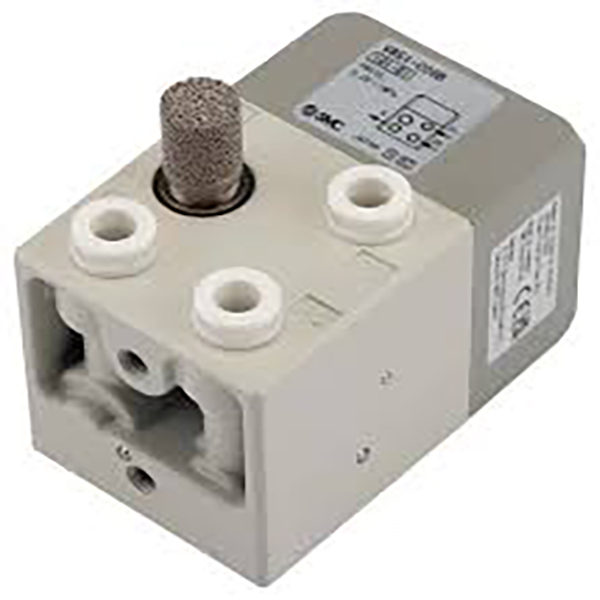

     Підтримує заднє або нижнє розташування труб. Додатковий монтажний кронштейн дозволяє легко встановити панель і раму обладнання для різних компонувань машини.

Типові сценарії застосування безпеки

     -- Пневматичні преси та машини для заклепування: курок двома руками, щоб уникнути розчавлення рук

     -- Машини для різання та стрижки: обов’язкова активація подвійною кнопкою для запобігання нещасним випадкам під час різання

     -- Станції затискання та пресування: захисне блокування для усунення ризику защемлення

     -- Допоміжне обладнання для лиття під тиском і штампування: схема блокування безпечного запуску

     -- Напівавтоматичні складальні виробничі лінії: захист рук для небезпечних робочих зон

Резюме одним реченням

     Повністю пневматичний дворучний запобіжний блокувальний клапан SOLH VR51 має вбудовану логіку синхронного виявлення 0,5 с, повну сертифікацію безпеки EN ISO 13851, 3/2-ходову конструкцію та вогнестійкі вставні фітинги, які служать стандартним компонентом безпеки для запобігання небезпеці защемлення та розчавлення руками на всіх типах пневматичного технологічного обладнання.
