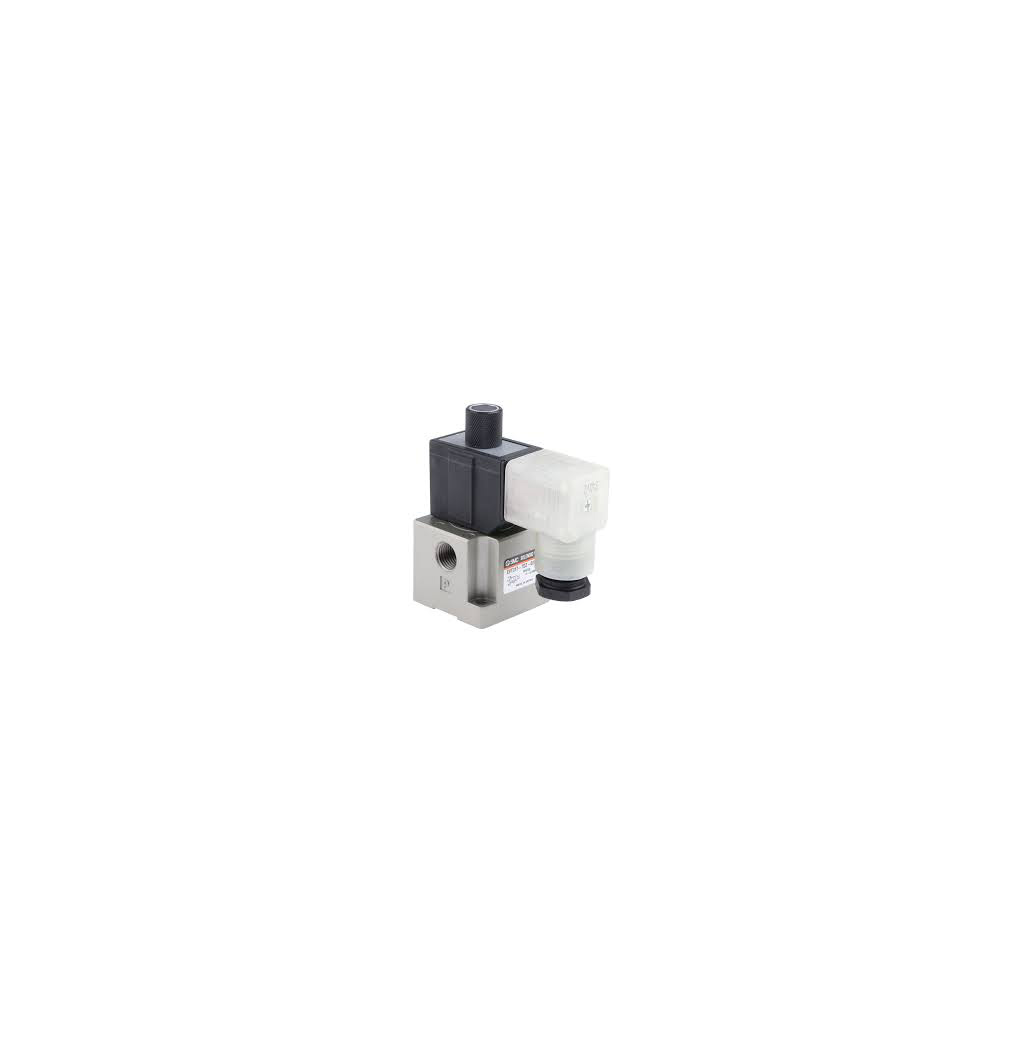

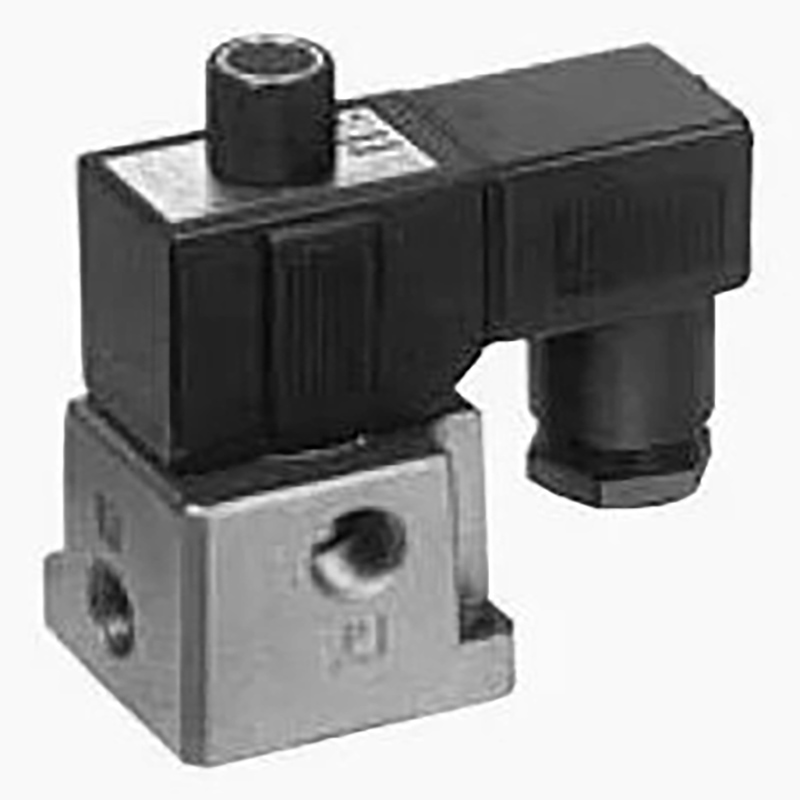

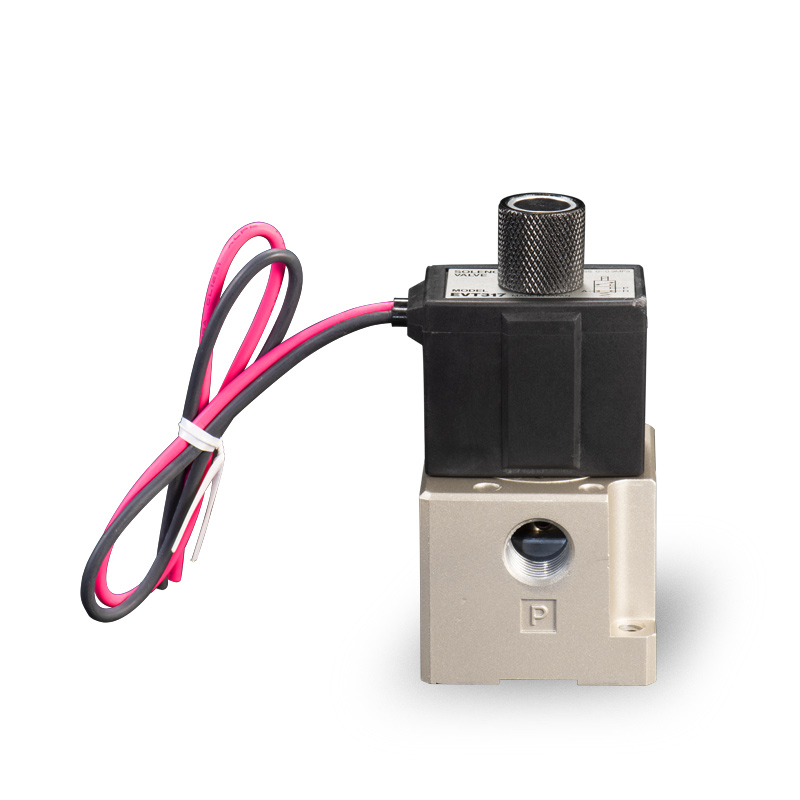

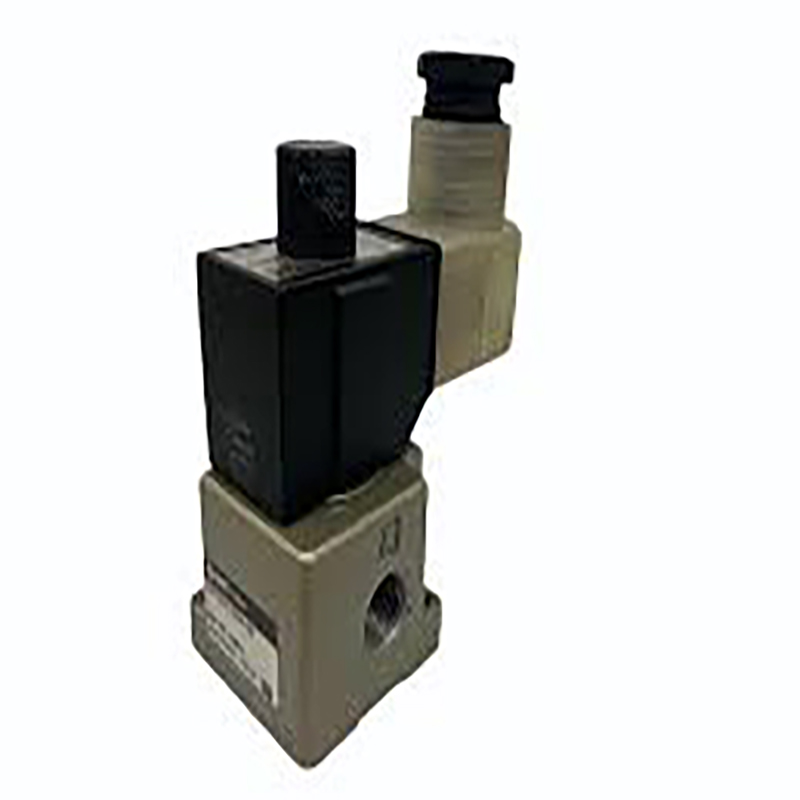

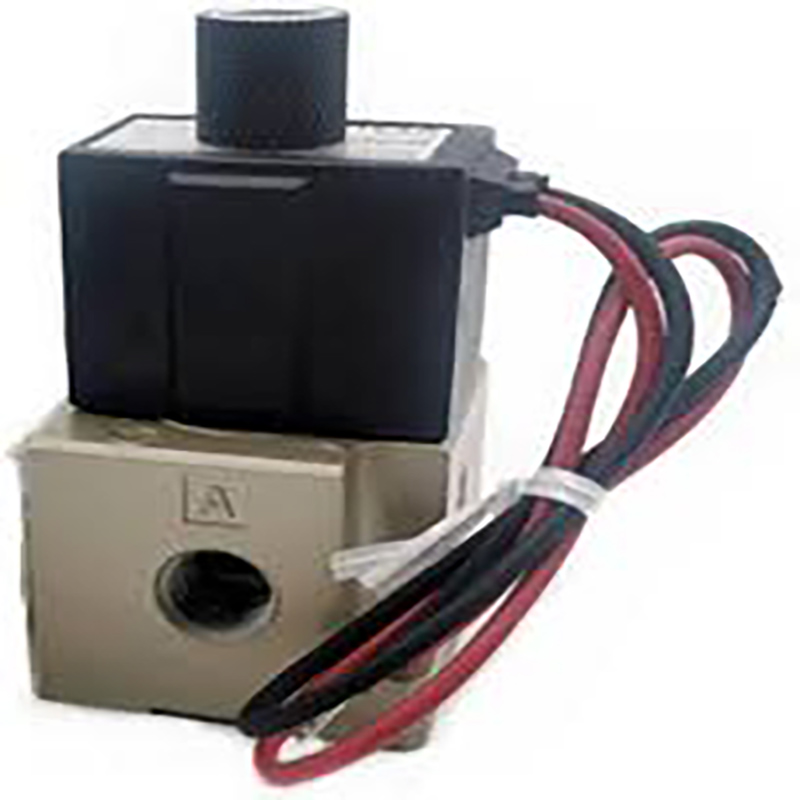

3-портовий електромагнітний клапан серії VT317 – тарельчатий тип прямої дії

Бренд:SOLH від Richge Technology

Позиціонування продукту

     Серія VT317 — це тарілковий 3-портовий електромагнітний клапан прямої дії з еластичною структурою ущільнення за стандартом SOLH. Розроблений для контурів стисненого повітря та інертного газу, він реалізує вмикання-вимкнення повітряного контуру, перемикання та керування випуском. Цей компактний загальний перемикаючий клапан із великим потоком, що підтримує запуск із нульовим тиском, а також надлишковий тиск і вакуум, підходить для умов роботи з високим циклом різноманітного автоматизованого обладнання.

Основні основні функції

     --Пряма тарельчаста конструкція із запуском без тиску Для роботи не потрібен мінімальний тиск керуючого елемента. Стабільна продуктивність у повному діапазоні позитивного тиску 0–0,9 МПа; вакуумний варіант підтримує тиск до -101,2 кПа, адаптований до робочого середовища з низьким тиском, вакуумом і середньо-високим тиском.

     --6 функцій, інтегрованих в один клапан, гнучке перемикання трубопроводів6 перемикаються робочі режими, включаючи нормально закритий (NC), нормально відкритий (NO), роздільник потоку та селекторний клапан. Один блок задовольняє різноманітні вимоги до пневматичних схем із надзвичайною гнучкістю конфігурації.

     --Компактний корпус із чудовою пропускною здатністю. Міні габаритні розміри: 45×89,5×45 мм; коефіцієнт витрати C=2,6 дм³/(с·бар). Швидка відповідь протягом ≤30 мс і максимальна частота перемикання до 10 Гц, ідеально підходить для високошвидкісного перемикання повітряних шляхів.

     --Дизайн з еластичним ущільненням і без змащення. Еластичні ущільнювальні компоненти преміум-класу забезпечують надійну герметичність і подовжують термін служби. Робота без змащування забезпечує чистоту та екологічність газових контурів, скорочуючи витрати на планове технічне обслуговування.

 Вбудоване ручне керування без блокування для легкого введення в експлуатацію. Стандартна ручна кнопка без блокування полегшує налагодження на місці, перевірку обладнання та аварійне ручне перемикання, спрощуючи процедури встановлення та обслуговування.

     --Можливість монтувати колектор і надійну сумісність. Підтримує збірку колекторів і відповідає стандартним системам клапанних островів, ідеально підходить для централізованого пневматичного керування та інтегрованих контурів із кількома клапанами.

Повні технічні характеристики

     -- Розташування портів: 3 порти

     --Операційна структура: тарельчатий тип прямої дії

     --Тип ущільнення: еластичне гумове ущільнення

     --Застосовне середовище: стиснене повітря, інертний газ

     --Робочий тиск: 0–0,9 МПа; Вакуумна модель: -101,2 кПа ~ 0,1 МПа

     --Випробувальний тиск: 1,5 МПа

     --Температура навколишнього середовища: -10 ℃ ~ +50 ℃

     --Час відгуку: ≤ 30 мс

     --Максимальна робоча частота: 10 Гц

     -- Вимоги до змащення: без змащення

     --Ручне керування: ручне перевизначення без блокування

     -- Розмір різьби порту: Rc 1/4 (02)

     --Додаткова напруга котушки: DC12V / DC24V, AC110V / AC220V & індивідуальні напруги

     --Клас захисту: пилонепроникна структура4. Типові сценарії застосування · Пневматичні контури керування для автоматизованих складальних ліній, роботизованих рук і затискних пристроїв

     --Системи продувки повітрям, струминної рідини та вакуумної адсорбції

     --Пакувальне, поліграфічне, текстильне, деревообробне та харчове обладнання

     --Обладнання, що вимагає запуску без тиску, сумісності з вакуумом, високочастотного циклу та компактного місця для установки

     --Централізовані клапанні острівці та колекторні інтегровані пневматичні схеми керування

Резюме одним реченням

     3-портовий тарільчастий електромагнітний клапан прямої дії SOLH VT317 має запуск із нульового тиску, сумісність із повним вакуумом, шість перемикаючих функцій, компактну продуктивність із високим потоком і роботу без обслуговування, служачи економічно ефективним універсальним клапаном для вмикання-вимкнення та керування перемиканням усіх пневматичних схем автоматизації.
