5/2-ходовий механічний клапан серії VZM500 (VZM5).

Серія VZM500 (VZM5) 5/2-ходовий механічний клапан | Пневматичний регулюючий клапан середнього потоку з еластичним ущільненням

Бренд: SOLH від Richge Technology | SMC-сумісний 5-портовий пневматичний клапан з механічним приводом

1. Огляд продукту

     Серія SOLH VZM5 (VZM500) є a5/2-ходовий механічний клапан середнього розміру повністю сумісний зі стандартом SMC. Завдяки високонадійній еластичній гумовій ущільнювальній структурі він має стабільне ущільнення, швидку реакцію та відмінну продуктивність середнього потоку зі значенням Cv до 0,6. Оснащений стандартним портом Rc1/8 і комплектними додатковими головками приводу, він підтримує механічне спрацьовування обмеження, ручне керування ривком і блокування схеми безпеки. Завдяки гнучкому кріпленню на опорі та інтегрованій установці в колектор, високочастотній довговічності та широким можливостям адаптації до тиску, він служить стандартною основною моделлю для двоциліндрової синхронізації, пневматичного перемикання ланцюгів і механічного контролю обмежень на автоматизованих виробничих лініях.

2. Основні технічні характеристики

3. Визначення порту та режим схеми

  3.1 Стандартний 5/2-сторонній режим (подвійне керування/механічне керування)

     1(P) = порт подачі повітря, 2(A) = позитивний вихідний порт, 3(B) = зворотний вихідний порт, 4(EXH) = випускний порт, 5(EXH) = випускний порт. Реалізує двонаправлене перемикання і швидкий випуск пневмоприводів.

  3.2 Додатковий 5/3-сторонній режим (середня позиція)

     Додатковий середній закритий тип і середній тип скидання тиску, що точно адаптуються до вимог пневматичного позиціонування, підтримки тиску та точного контролю ходу.

  3.3 Специфікація пілотного порту

     Пілотний порт EXH має різьбу M5 × 0,8. Зовнішня пілотна версія підтримує незалежне керування джерелом повітря, що підходить для централізованого пневматичного керування та сценаріїв узгодження контуру з великим потоком.

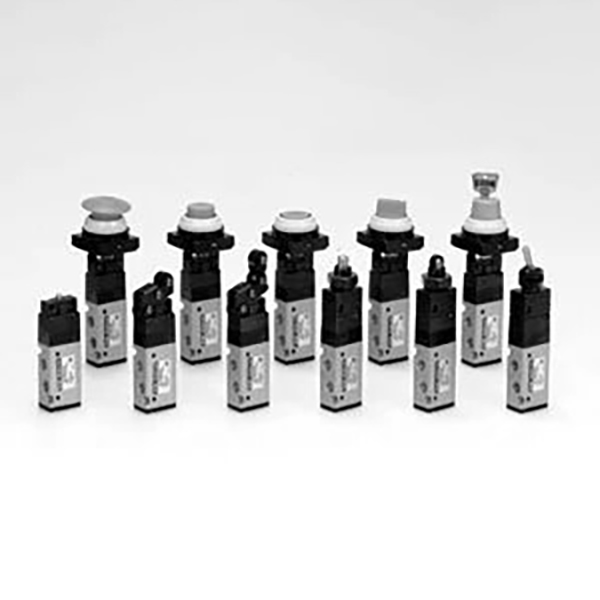

4. Варіанти головки приводу повної серії

5. Правила кодування моделі та загальні моделі

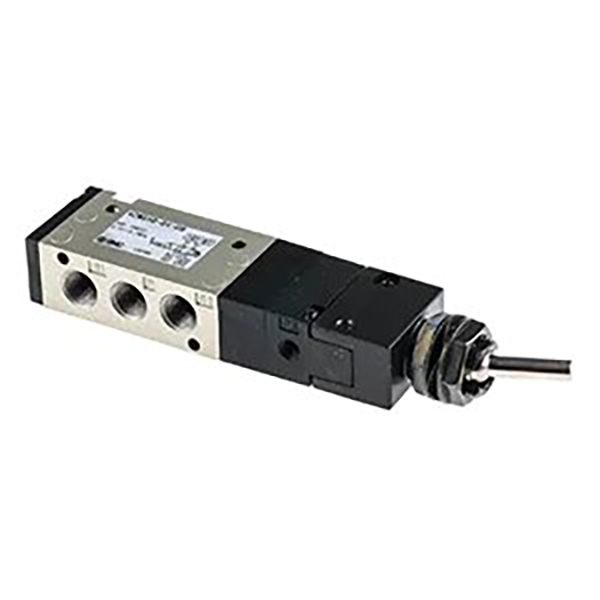

  5.1 Інтерпретація моделі (Приклад: VZM550-01-08)

     • VZM550: стандартний механічний клапан з еластичним ущільненням 5/2

     • Код порту: 01=Rc1/8; N01=NPT1/8; F01=G1/8

     • Код приводу: 08=важіль перемикання; 01=роликовий важіль; 30=кнопка; 37=тисни-тягни

     • Необов'язковий суфікс: -L=з ножним кронштейном; -3=5/3-ходовий тип; P = зовнішній пілотний тип

  5.2 Популярні стандартні моделі

     • ВЗМ550-01-01: 5/2-ходовий, основний роликовий важіль, порт Rc1/8, бажано для сценаріїв загального механічного обмеження

     • ВЗМ550-01-30: 5/2-смуговий, кнопковий, порт Rc1/8, підходить для ручного перемикання обладнання та налагодження

     • ВЗМ550-01-37: 5/2-ходовий, типу Push-Pull, порт Rc1/8, для ручного блокування та контролю збоїв у роботі

     • ВЗМ550-01-02: 5/2-позиційний, односпрямований роликовий важіль, порт Rc1/8, професійний контроль обмеження проти відскоку

6. Основні переваги продукту

  6.1 Стандартний середній великий потік

     Оснащений універсальним портом Rc1/8 і коефіцієнтом потоку Cv=0,6, що ідеально відповідає пневматичним контурам із середнім потоком, реалізуючи стабільну синхронну роботу подвійних циліндрів і надійне з’єднання кількох приводів.

  6.2 Високостабільна еластична герметизація

     Приймає інтегровану еластичну ущільнювальну структуру сердечника гумового клапана, що забезпечує нульовий витік, стабільне утримання тиску та швидку швидкість реакції. Він забезпечує тривалий термін служби та наднизькі витрати на обслуговування в звичайних промислових умовах роботи.

  6.3 Режими запуску повного покриття

     Повні варіанти приводів, включаючи типи роликів, плунжерів, перекидних важелів, кнопок і натискання, повністю охоплюють механічні обмеження, автоматичне спрацьовування, ручне налагодження та сценарії застосування блокування безпеки.

 6.4 Різноманітне гнучке встановлення

     Підтримує незалежну установку опорних кронштейнів і установку інтегрованого кластера колектора. Довільні порти EXH можуть бути підведені для випуску, адаптуючись до щільного розташування панелей і обмеженого простору для встановлення.

  6.5 Високочастотна промислова довговічність

     Підтримує високочастотну циклічну роботу зі швидкістю до 300 c.p.m з відмінною стійкістю до ударів і вібрації. Стійко адаптується до тривалої безперервної експлуатації важкого промислового обладнання.

  6.6 Зовнішній пілотний розширюваний дизайн

     Додатковий режим зовнішнього пілотного керування реалізує дистанційне та централізоване керування джерелом повітря, задовольняючи відповідні вимоги магістральних контурів великого потоку та автоматизованих інтегрованих пневматичних систем.

7. Типові сценарії застосування

     • Двоциліндровий синхронний контроль: Забезпечити синхронну спільну роботу подвійних циліндрів в автоматизованому обладнанні для покращення узгодженості роботи.

     • Пневматичне перемикання ланцюгів: Перемикання затискачів/розтискань пристосувань і пристосувань, перемикання станцій і пневматичне керування напрямком петлі.

     • Механічний ліміт: Увімкнення сигналу ходу на місці та захист від механічного блокування за допомогою актуаторів роликового важеля.

     • Керування ручним керуванням: Налагодження обладнання, ручний запуск/зупинка бігового режиму та ручне керування панеллю за допомогою кнопок і кнопок.

     • Схема захисту безпеки: Скидання аварійної зупинки та захист блокування захисних дверей із приводами, що замикаються, та приводами з грибоподібною головкою.

     • Загальна автоматизація промисловості: Високочастотний контроль положення та з’єднання з декількома приводами для пакувального, поліграфічного та електронного виробничого обладнання.

8. Порівняння вибору моделі серії VM

Резюме одним реченням

     5/2-ходовий механічний клапан серії SOLH VZM500 (VZM5) інтегруєСтандартний порт Rc1/8, середньовеликий потік Cv0.6, повна серія багатофункціональних приводів і гнучкі режими встановлення, будучи стандартним основним компонентом для автоматизованих двоциліндрових синхронних систем управління та пневматичних систем комутації.
