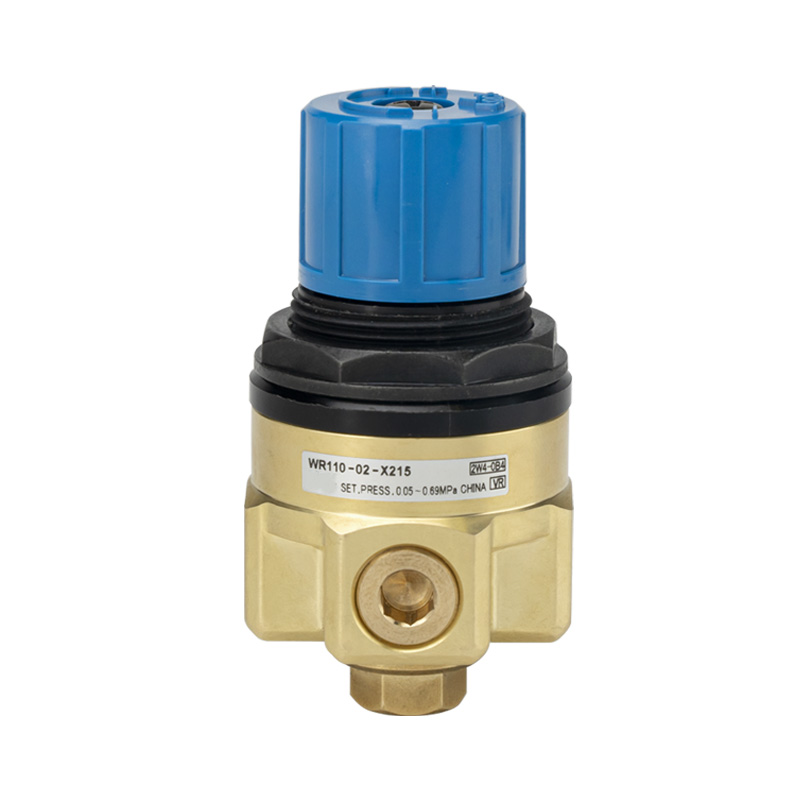

Компактний регулятор тиску води серії WR110

Бренд:OLH від Richge Technology (睿其格科技)

Позиціонування продукту

     Серія WR110 — це компактний регулятор тиску прямої дії, спеціально розроблений для трубопроводів промислового охолодження та технологічної води. Виготовлений із антикорозійним корпусом із спеціальної латуні, цей клапан забезпечує постійне регулювання тиску води та різноманітні варіанти встановлення для мініатюрних систем циркуляції води.

Структура та принцип роботи

     --Композитна поршнево-діафрагмена структура прямої дії з вбудованою функцією рельєфу

     --Застосовне середовище: водопровідна вода та загальна промислова вода; не підходить для деіонізованої або надчистої води

     -- Корпус клапана використовує спеціальний латунний матеріал із захистом від іржі та накипу

     -- Оснащений верхньою синьою ручкою регулювання, що замикається

     --Зарезервований бічний порт Rc1/8 для встановлення манометра

     -- Два варіанти монтажу: пряме різьбове встановлення або додатковий кріпильний кронштейн B21-1P

Основні основні функції

1. Два додаткові регульовані діапазони тиску

     --WR110-X224 версія низького тиску: 0,08–0,39 МПа

     --Версія середнього тиску WR110-X215: 0,05–0,69 МПа Максимальний робочий тиск досягає 0,8 МПа, а перевірочний тиск становить 1,72 МПа.

2. Конструкція з антикорозійної латуні водного класу

     Спеціальний латунний корпус ефективно протистоїть водяній корозії та накопиченню вапняку. У поєднанні з водостійкими гумовими ущільнювачами робоча температура охоплює -5 ℃ ~ +60 ℃.

3. Міні-компактний і легкий контур

     Габаритні розміри φ45 × 75 мм, вага нетто лише 0,26 кг, ідеально підходить для вбудованого обладнання та вузьких трубопроводів охолоджувальної води.

4. Стабільне регулювання із захистом від надлишкового тиску

     Швидка реакція та невеликі коливання вихідного тиску. Внутрішній запобіжний канал автоматично скидає надлишковий тиск, щоб захистити трубопроводи, що знаходяться внизу. Ручка, що замикається, запобігає ненавмисному регулюванню тиску, спричиненому вібрацією або випадковим дотиком.

5. Гнучкі різьбові порти та різноспрямований монтаж

     Стандартні порти Rc1/8 і Rc1/4; Різьба NPT необов'язкова для моделі X215. Зарезервовано спеціальний бічний порт калібру, і для оптимальної продуктивності рекомендовано вертикальне встановлення.

Таблиця технічних характеристик

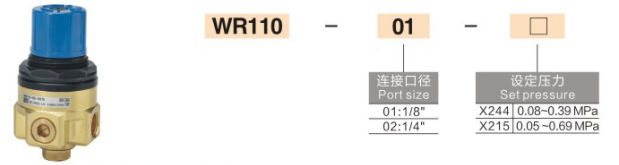

Пояснення коду моделі

Приклад: WR110-02-N-X215

     --WR110: базова серія продуктів

     --01 / 02: відповідний розмір порту

     --N: версія різьби NPT; порожній знак означає стандартну різьбу Rc

     --X215 / X224: код для різних діапазонів регулювання тиску

Типові сценарії застосування

     Лінії циркуляції води для охолодження верстатів і шпинделя. Системи охолодження для обладнання для лазерного різання та зварювання. Невелика очистка води та стабілізація вхідного тиску мембрани RO. Трубопроводи водопостачання для випробувальних інструментів і аналітичних пристроїв. Контури зволоження та розпилення в друкарському та папероробному обладнанні. Трубопроводи нечистої технологічної води для допоміжного медичного та напівпровідникового обладнання。

Резюме одним реченням

     Спеціальний регулятор тиску води WR110 має латунний корпус із захистом від накипу, номінальний тиск 0,8 МПа, подвійний регульований діапазон тиску, компактний розмір, вбудований розвантажувач і ручку, що замикається, що робить його кращим компонентом регулювання тиску для малих промислових систем циркуляції води.
