2/2-ходовий рідинний електромагнітний клапан серії 2S (прямої дії + пілотне керування)

Бренд:SOLH від Richge Technology

Огляд продукту

  1. Серія SOLH 2S — це 2/2-ходові нормально закриті запірні електромагнітні клапани рідини, розділені на дві повні лінійки продуктів:

     -- Пряма дія 2S (серія 030/050 з малим отвором)

     -- 2S з пілотним керуванням (150~500 серій з великим отвором)

  2. Призначений для автоматичного керування вмиканням/вимкненням чистої води, стисненого повітря, мастила, охолоджувальної рідини та слабокорозійних рідинних трубопроводів. Компактна інтегрована структура з герметичною герметизацією; котушки підтримують тривале безперервне живлення.

     -- Тип прямої дії: повне відкриття при нульовому перепаді тиску 0 МПа, ідеально підходить для мікрорідинних гілок низького тиску

     -- Пілотний тип: великий отвір і висока пропускна здатність для магістральних трубопроводів з великими розмірами труб

  3. Широко поєднується з контурами охолодження верстатів, лініями розпилення для очищення, дренажними системами повітряного компресора, обладнанням для очищення води, автоматизацією пакування харчових рідин.

Повна класифікація двох лінійок продуктів: NC прямої дії VS NC з пілотним управлінням

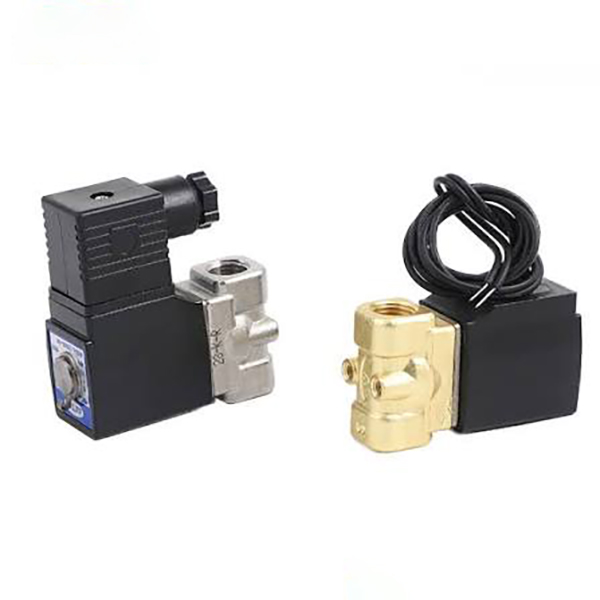

 1. 2S прямої дії нормально закритий (приклад моделі: 2S-L030-08)

     -- Принцип роботи:Відсутність допоміжної пілотної повітряної камери; електромагнітна котушка безпосередньо тягне шток арматури, щоб відкрити/закрити сідло клапана. Повністю відкритий навіть при нульовому тиску води/повітря 0 МПа.

        * Живлення ВИМКНЕНО: пружина притискає ущільнювач, щоб повністю відсікти рідину з трубопроводу；

        * Живлення УВІМКНЕНО: котушка тягне арматуру вгору, щоб відкрити порт клапана для проходження рідини

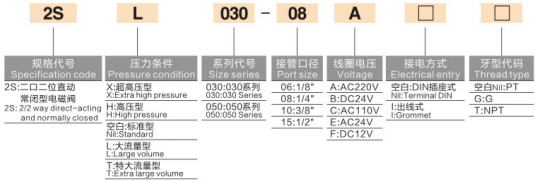

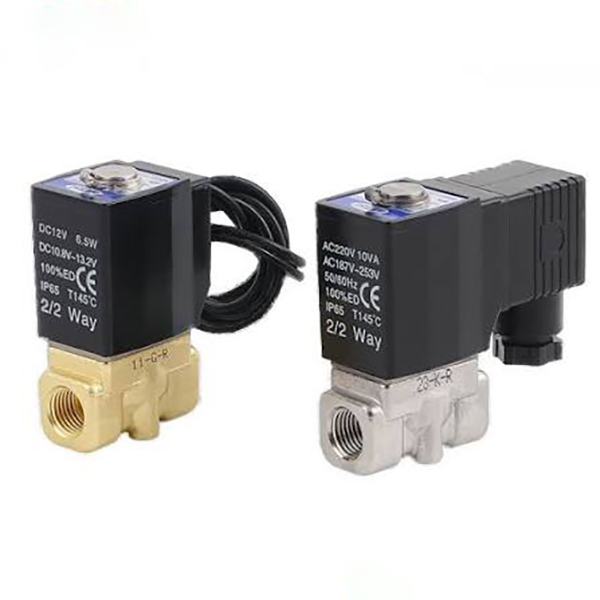

    -- Повне правило кодування моделі:2S - Суфікс тиску - Серія розмірів - Різьба порту - Напруга котушки - Тип проводки - Стандартна різьба

        * 2S: 2/2 ходовий NC електромагнітний клапан прямої дії

        * Суфікс класу тиску: порожній = стандартний / L = великий потік / T = дуже великий потік / H = високий тиск / X = надвисокий тиск

        * Розмір серії: 030 (міні), 050 (середньо малий)

        * Код порту: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        * Код напруги: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        * Електропроводка: порожня = розетка DIN, I = тип кабелю

        * Різьба: пуста = конічна різьба PT, G = G паралельна BSPP, T = американська різьба NPT

     -- Основні переваги:

        *Запуск без нульового перепаду тиску, без обмеження мінімального робочого тиску, стабільна робота мікроконтурів рідини низького тиску

        * Надкомпактний корпус, довільний кут монтажу без обмеження сили тяжіння

        * Швидка відповідь у мілісекунди для швидких циклів увімкнення-вимкнення

     -- Сценарії застосування:

       Розпилювач охолоджуючої олії для малих верстатів з ЧПУ, мікророзпилювач для мініпральних машин, мікровідсікання повітря/води обладнання 3C, допоміжне водопостачання вакууму, невеликі відгалужувальні трубопроводи (G1/8 ~ G1/2).

  2. Нормально закрита серія 2S з пілотним управлінням

     -- Принцип роботи:Вбудований мініатюрний пілотний контрольний отвір; покладається на середній тиск у трубопроводі для підйому головної діафрагми/золотника. Для повного відкриття необхідний перепад тиску мінімум 0,05 МПа. Котушка контролює лише невеликий пілотний випускний отвір з низьким енергоспоживанням.

        * Живлення ВИМКНЕНО: пілотний отвір загерметизовано, тиск на вході стискає основне ущільнення, щоб закрити трубопровід

        * УВІМКНЕННЯ живлення: випускається тиск із пілотної камери, середній тиск піднімає основний золотник для потоку рідини великого об’єму; максимальний розмір отвору до Φ50 (G2 дюйм)

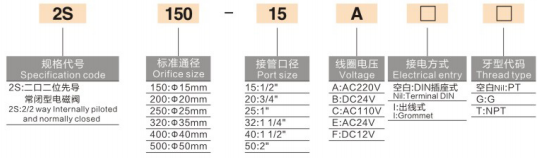

     -- Повне правило кодування моделі:2S - Розмір отвору - Різьба порту - Напруга котушки - Тип проводки - Стандартна різьба

        * 2S: 2/2 ходовий NC електромагнітний клапан з пілотним керуванням

        * Розмір рамки отвору: 150 (Φ15), 200 (Φ20), 250 (Φ25), 320 (Φ35), 400 (Φ40), 500 (Φ50)

        * Код порту: 15=G1/2, 20=G3/4, 25=G1, 32=G1-1/4, 40=G1-1/2, 50=G2

        * Коди напруги / проводки / ниток повністю відповідають варіантам прямої дії

    -- Основні переваги:

        * Великий прямий наскрізний отвір, надвисока швидкість потоку, мінімальний перепад тиску в трубопроводі для цілої лінії централізованого водо-/повітряного постачання

        * Крихітна котушка з низькою потужністю керує корпусом клапана з великим отвором, низьким виділенням тепла, підходить для 24-годинної безперервної роботи

        * Широкий канал потоку, який нелегко закупорити, сумісний з промисловою циркулюючою охолоджувальною водою, що містить незначні зважені домішки

     --Сценарії застосування:

        Основні впускні/зливні трубопроводи повітряного компресора, магістральні водяні контури очищення розпиленням великої конвеєрної лінії, колекторні труби для очищення води, магістральні нафтопроводи для охолодження обладнання для штампування, важкі промислові системи водопостачання.

Універсальні спільні функції продукту (пряме + пілотне управління)

  1. Стандартна нормально закрита (NC) функція Заводська настройка за замовчуванням

     Автоматичне відключення при відключенні електроенергії, запобігає переповненню рідини та витоку під час відключення обладнання для підвищення безпеки системи.

  2. Кілька додаткових матеріалів для ущільнень

     -- Стандартний нітрильний каучук NBR: універсальний для води, повітря, мастила

     -- Додатковий EPDM етиленпропілен: призначена для очищення рідини, стійкої до кислот/лугів, гарячої води та харчових продуктів

  3. Міцна високотемпературна котушка низької потужності

     Термостійка ізоляційна котушка для тривалого безперервного живлення, стійка до опіків ізоляція; подвійні варіанти підключення (розетка DIN / провід) для гнучкої компоновки шафи.

  4. Багатоміжнародні стандарти потоків для експорту

     PT британська конусність, G BSP паралельна, NPT американська різьба необов’язкова, сумісна з внутрішньою автоматизацією та закордонними виробничими лініями.

  5. Повне налаштування тиску

     Серія прямої дії підтримує налаштування стандартного/великого потоку/високого/надвисокого тиску; для пілотної серії стандартний промисловий тиск рідини 0,05~1,0 МПа.

  6. Універсальний монтаж без гравітації

     Може встановлюватися вертикально, горизонтально або перевернуто, підходить для внутрішнього розташування тісної електрошафи.

Уніфікована таблиця загальних технічних умов

Порівняльна таблиця повного вибору прямого та пілотного керування

Сегментовані типові сценарії застосування

  1. Область застосування NC прямої дії

     -- Одноточкове впорскування охолоджуючої олії та мікророзпилення для невеликих верстатів з ЧПК

     -- Увімкнення/вимкнення вакуумного допоміжного водопостачання та міні-повітряного контуру для обладнання автоматизації 3C

     -- Невеликі ультразвукові очисні машини, лабораторні контури керування мікрорідинами

     -- Відділення обслуговування обладнання, одноточковий перемикач вода/газ для невеликих світильників

  2.Діапазон застосування NC з пілотним управлінням

     -- Повітряний компресор повністю спустив машину та відключив магістральний повітропровід

     -- Контроль основного водяного контуру для великого обладнання для очищення розпилювачем складальної лінії

     -- Обладнання для очищення води та високопоточні циркуляційні охолоджувальні колекторні труби

     -- Основний запірний клапан для пакування харчових продуктів, хімічного обладнання

Основні правила вибору

     -- Статичний тиск у трубопроводі <0,05 МПа, періодична подача мікрорідини → Необхідно вибрати прямої дії 2S

     -- Розмір труби ≥G1/2, головний колектор з високим потоком, стабільний тривалий тиск води/повітря → Виберіть 2S з пілотним керуванням

     -- Гаряча вода, харчова, слабка кислота/лужне середовище: укажіть ущільнення EPDM під час розміщення замовлення

     -- Централізована проводка всередині шафи керування машиною: визначте пріоритет типу розетки DIN

     -- Обладнання для вологого середовища на відкритому повітрі: виберіть дротовий кабель із водонепроникним кабельним вводом

Повні відповідні рішення для пневматичних і рідинних систем

  1. Малий контур охолодження

     -- Блок обслуговування повітря AFC → електромагнітний клапан 3/2 серії 3V → поліуретанові трубки → 2S клапан прямої дії (керування контуром охолоджуючої води)

  2. Повний контур головного водорозбірного колектора машини

     -- Резервуар для води/основна труба повітряного компресора → 2S пілотний клапан з великим отвором → багатостанційні розпилювальні лінії

  3. Вибухозахищена робоча схема рідини

     -- Вибухозахищений блок обробки джерела повітря → 50-VPE вибухозахищений 3-ходовий клапан + індивідуальна вибухозахищена котушка 2S пілотний клапан

Резюме одним реченням

     2/2-ходовий нормально закритий рідинний електромагнітний клапан серії SOLH 2S поділяється на модель прямої дії з малим отвором без тиску та малопотужний варіант із пілотним керуванням і великим отвором з великим потоком, з додатковими ущільненнями NBR/EPDM, багатопотоковою сумісністю з різними напругами, широко використовується для автоматичного керування відключенням води, повітря, масла на верстатах, лініях миття, обробки води та автоматизації пакування харчових продуктів обладнання.
