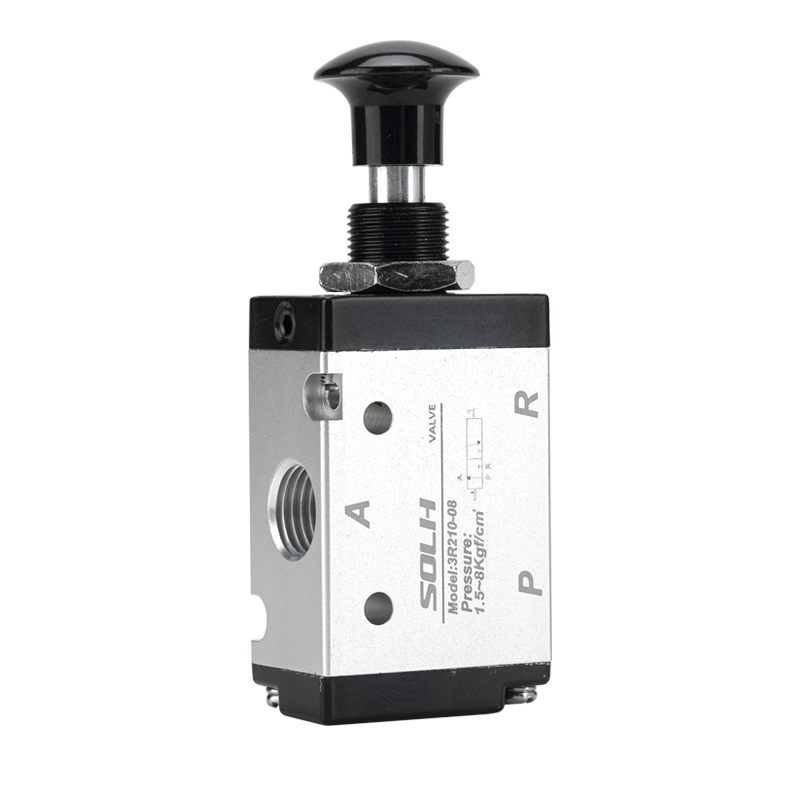

3/2-ходовий ручний тяговий клапан серії 3L | Пневматичний клапан з ручним пружинним поверненням

Бренд: SOLH від Richge Technology

1. Огляд продукту та основна структура

     Серія SOLH 3L є стандартом AirTAC3/2-ходовий ручний пусковий клапан з нормально закритою (NC) конструкцією. Він безпосередньо перемикає пневматичні контури за допомогою осьової ручки, що натискає і тягне. Як суто ручний пневматичний компонент без електричних або пневматичних джерел приводу, він спеціально використовується для керування циліндрами односторонньої дії, увімкненням і вимкненням повітряного контуру, ривкового режиму роботи та систем блокування безпеки обладнання, які широко використовуються в сценаріях налагодження, аварійної зупинки та вибухозахищених робочих сценаріїв.

  1.1 Визначення стандартного 3-портового інтерфейсу

     • Порт P: Головний впускний отвір стисненого повітря

     • Порт: Робочий вихідний порт, підключений до циліндрів простої дії

     • Порт R: Вихлопний отвір, опорний глушник для зменшення шуму

     • Режим водіння: Осьовий прямий ручний режим Push-Pull

     • Структурна особливість: Конструкція прецизійного золотникового типу, корпус із високоміцного алюмінієвого сплаву, вбудований пружинний автоматичний механізм скидання

2. 3/2 принцип роботи

     • Нормальний стан скидання: Внутрішня пружина натягує котушку, P впускний отвір закритий, робочий порт сполучається з R випускним портом для скидання тиску.

     • Робочий стан тяги: Вручну потягніть осьову рукоятку, щоб перевернути серцевину клапана, P-порт сполучається з A-портом для подачі повітря, R-випускний порт закритий, щоб керувати роботою циліндра.

     • Відпустіть Reset: Послабте ручку, клапан автоматично скинеться за допомогою зусилля пружини, перекриє вхід повітря та випустить залишковий тиск.

     • Основна логіка: Стандартна NC нормально закрита структура з функцією ручного скидання, що ефективно запобігає неправильній роботі та забезпечує безпеку обладнання.

3. Правила кодування стандартної моделі та загальні моделі

 1. Логіка кодування: 3L [Код розміру] 10 - [Розмір порту] [Тип потоку]

 2. Основні загальні моделі

     • 3л110-06: порт G1/8, ручний клапан міні-розміру для мікропневматичних систем

     • 3л210-08: Порт G1/4, найбільш універсальна модель, ідеально підходить до стандартних циліндрів односторонньої дії

     • 3л310-10: порт G3/8, конструкція великого потоку для циліндричного обладнання з високою тягою

     • 3л410-15: Порт великого отвору G1/2, підходить для важких пневматичних контурів великого потоку

4. Універсальні основні технічні параметри

5. Основні переваги продукту

     • Чисто ручний вибухозахищений дизайн безпеки: Немає електричних компонентів і джерел керування повітрям, нульовий ризик іскри. Підходить для аварійної зупинки, налагодження обладнання та вибухозахищених пилових середовищ із надвисокою безпекою експлуатації.

     • Працеекономна аксіальна робота Push-Pull: Пряма лінійна рукоятка з чітким зворотним зв’язком і чітким реверсом, стабільне відчуття в руці, яке нелегко заклинити.

     • Пружинне автоматичне скидання та безпека NC: нормально закритий стан за замовчуванням, автоматично скидається та припиняє подачу повітря після відпускання ручки, ефективно уникаючи безперервних дій, спричинених неправильною роботою.

     • Компактна та міцна структура: Інтегрований корпус із алюмінієвого сплаву з котушкою з низьким коефіцієнтом тертя, надійним ущільненням, зносостійкістю та тривалим терміном служби.

     • Професійне узгодження циліндрів односторонньої дії: 3/2-ходова спеціальна логіка повітряного контуру, ідеально адаптована до циліндрів односторонньої дії з пружинним поверненням, таких як механізми затиску та викиду.

     • Висока сумісність і взаємозамінність: Послідовний розмір установки з пневматичними регулюючими клапанами серії 3A, що підтримують пряму заміну та перемикання ручного/пневматичного режимів керування.

6. Типові сценарії застосування

     • Ручне керування циліндрами простої дії для систем руху затиску, викиду та повернення пружини

     • Контроль увімкнення-вимкнення пневматичного контуру, налагодження ривкового ходу обладнання та запобіжний вимикач для обслуговування

     • Ручне пневматичне керування для вибухозахищених зон, неенергетичних і запилених промислових середовищ

     • Пневматичні логічні системи, узгоджені з пневматичними клапанами 3A для ручного/пневматичного композитного керування

Резюме одним реченням

     Серія SOLH 3L — це класичний 3/2 ходовий NC нормально закритий ручний пуш-пул клапан з пружинним автоматичним скиданням. Це компактний, безпечний і міцний стандартний компонент ручного керування, спеціально розроблений для циліндричних пневматичних систем односторонньої дії.
