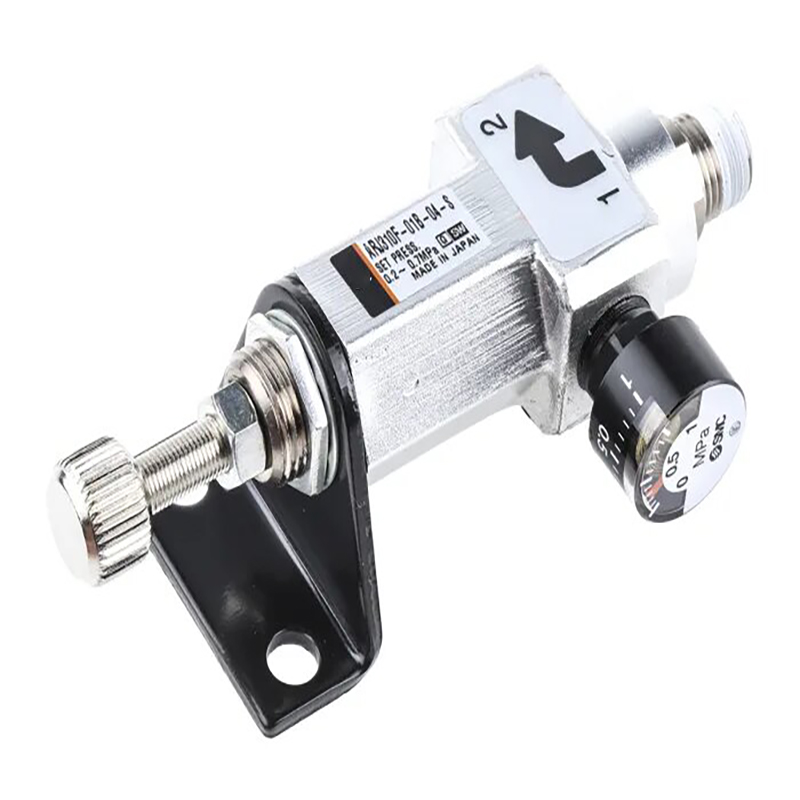

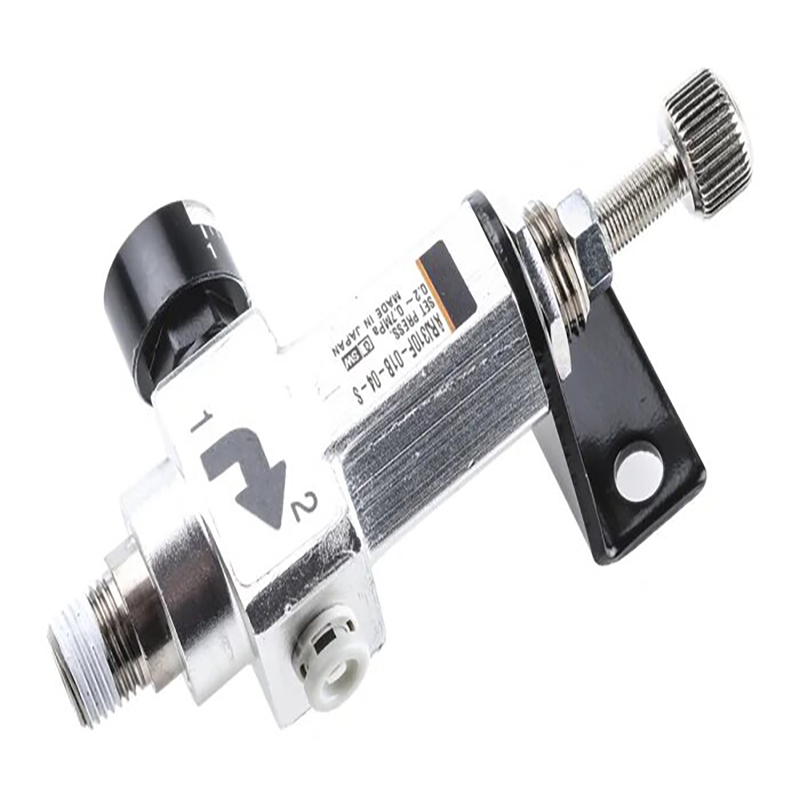

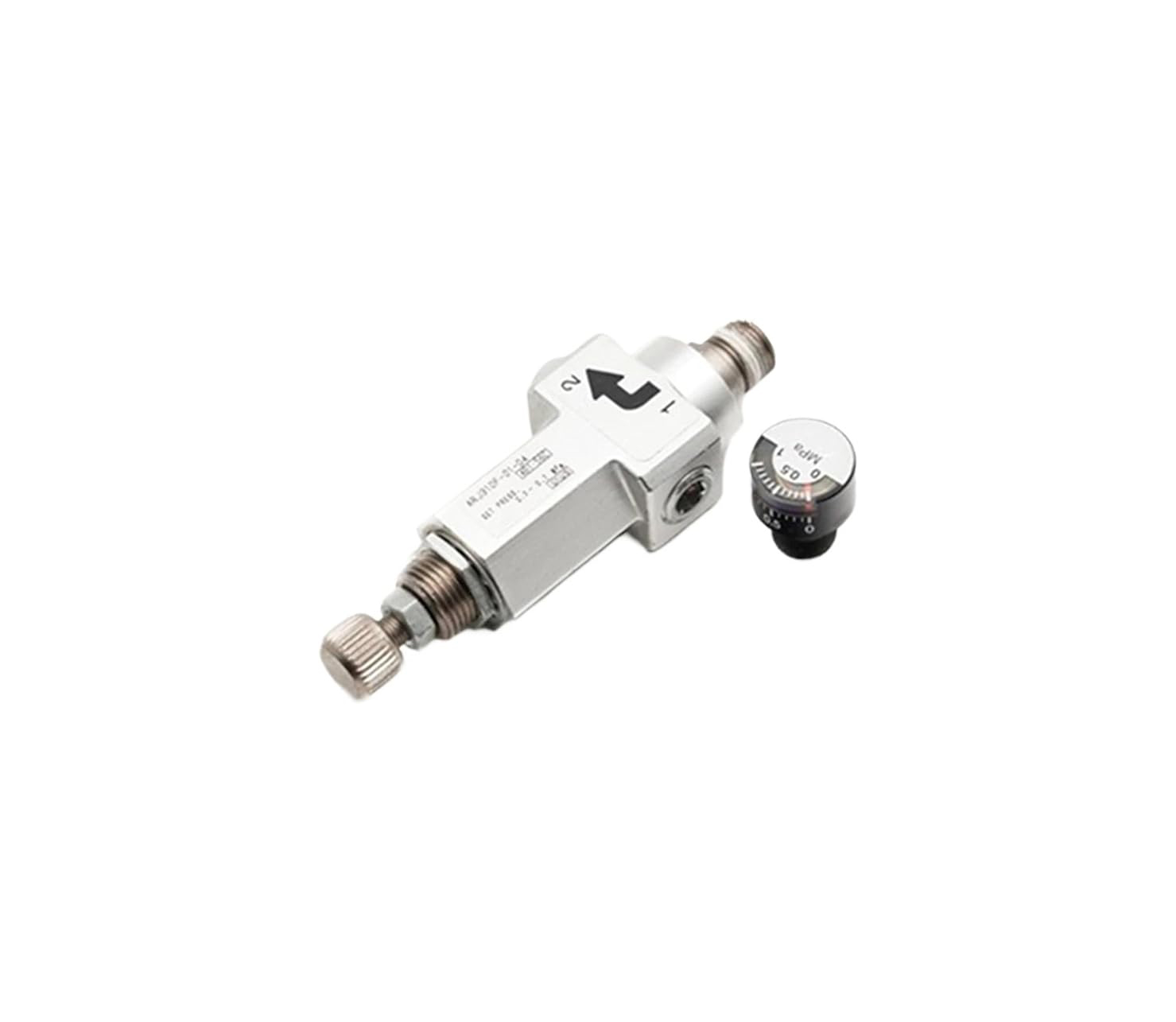

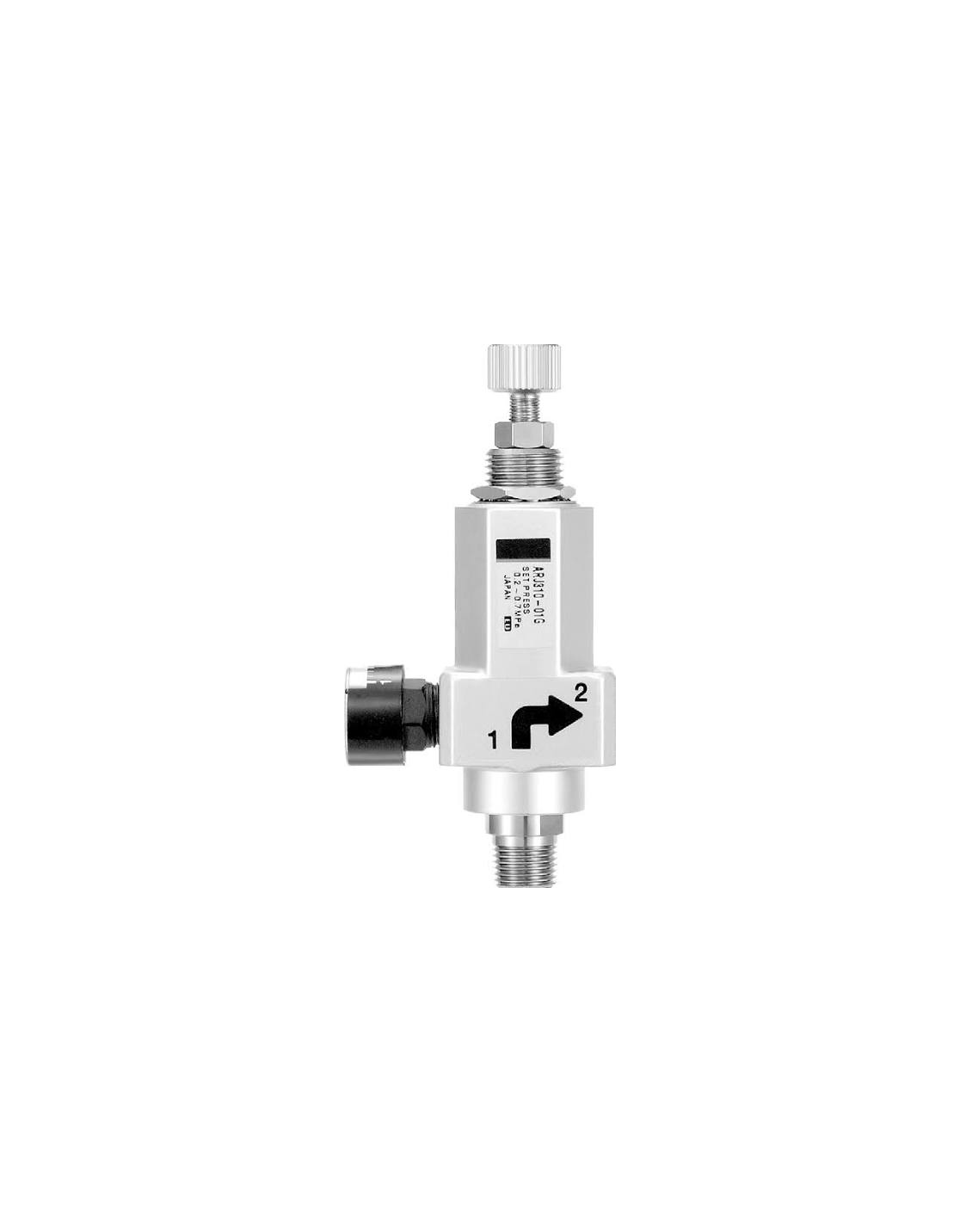

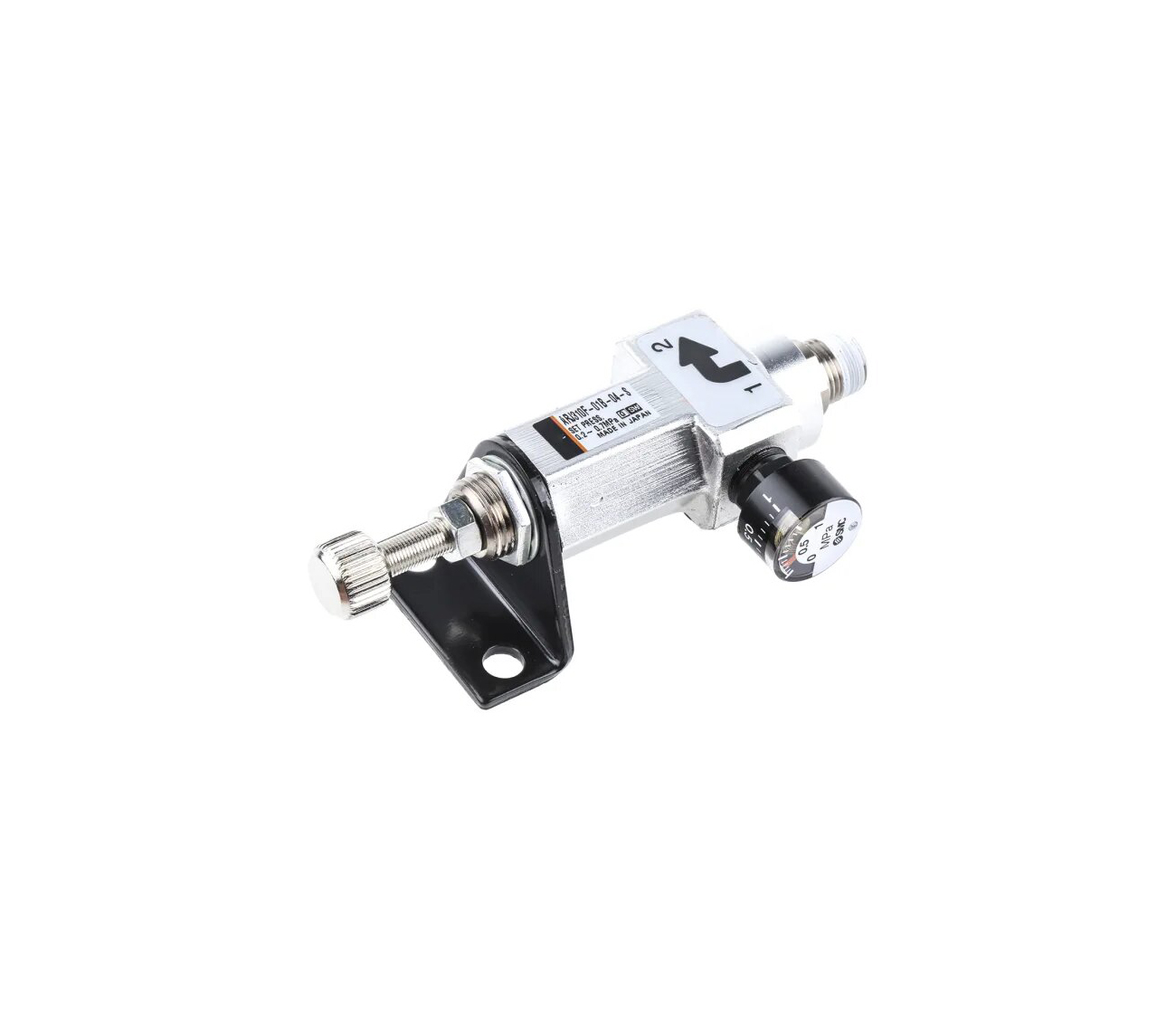

Мініатюрний регулятор тиску серії ARJ310 (з прямим керуванням скидання)

Бренд:SOLH від Richge Technology (睿其格科技)

Огляд продукту

     Серія SOLH ARJ310 — це ультракомпактний прецизійний регулятор тиску прямої дії для вузького монтажу та високоточного контролю тиску з низьким потоком. Його загальні розміри та продуктивність повністю взаємозамінні з оригінальними регуляторами SMC ARJ310 для прямої заміни обладнання.

Структура та основні функції

     --Конструкція: поршневий тип прямої дії з вбудованим розвантажувальним отвором

     --Двопортове розташування (IN/OUT); надлишковий тиск автоматично видаляється через внутрішній запобіжний канал

     --Функція: постійне зниження тиску повітря на вході до заданого вихідного значення, придушення коливань тиску та забезпечення захисту від надмірного тиску

     --Інтегрована конструкція з розеткою, що вставляється одним дотиком, і двома додатковими вхідними різьбами для гнучкої проводки

Технічні характеристики

     --Робоче середовище: чисте та загальне промислове стиснене повітря

     --Максимальний робочий тиск: 0,8 МПа

     --Випробувальний тиск: 1,2 МПа

     --Регульований діапазон тиску

     --Стандартний діапазон: 0,2–0,7 МПа

     --Версія для низького тиску: 0,05–0,2 МПа

     --Температура навколишнього середовища та середовища: -5 ℃ ~ +60 ℃ (без внутрішнього замерзання)

     -- Вага нетто: прибл. 65г

     --Ширина корпусу: 18,5 мм, підходить для щільного укладання колекторів

     --Ступінь захисту: IP65

Конфігурація порту

Вхідний порт (два стилі на вибір)

     --М5×0,8 внутрішня різьба

     --Зовнішня різьба Rc1/8

Вихідний порт

     Внутрішня різьба Rc1/8 із вбудованим вставним з’єднувачем, сумісна з метричною трубкою φ4/φ6, 5/32" і 1/4" імперською трубкою

Gauge Port

     Внутрішня різьба Rc1/8, відповідає міні-манометрам серії G15

Визначення коду моделі (Приклад: ARJ310F-01-04)

     --ARJ310: базова серія міні-регулятора

     --F: оснащений вбудованим вставним кріпленням; опущено для повнороз’ємної версії

     --01: стандарт різьби Rc1/8

     --04: для труб φ4; 06 позначає трубку φ6

     --N01: варіант різьби NPT1/8

Популярні моделі

     --ARJ310-01: повна різьбова версія без порту push-in

     --ARJ310F-01-04: Вбудований натискний вхід для шланга φ4

     --ARJ310F-01-06: Вбудований натискний вхід для шланга φ6

     --ARJ310F-N01-03: впускний отвір з різьбою NPT1/8

Основні переваги продукту

     --Ультрамалий легкий дизайн: вага 65 г і вузький корпус 18,5 мм підходить для дуже компактного обладнання

     -- Варіанти подвійної вхідної різьби (M5 / Rc1/8) для адаптації різноманітних схем трубопроводів

     -- Заводська вставна розетка усуває додаткові роз’єми та скорочує час складання

     --Вбудований запобіжний механізм автоматично скидає надлишковий тиск для стабільного вихідного тиску

     --Підтримує два способи кріплення гайки панелі та зовнішнього кронштейна

     -- Структура прямої дії забезпечує низький тиск запуску до 0,05 МПа

Типові сценарії застосування

     Міні-повітряні циліндри, крихітні пневматичні захвати, прецизійні насадки для нагнітання повітря Збірка електроніки, медичні прилади, обладнання для виробництва напівпровідників та перевірка Дозатори рідини, інструменти для перевірки витоку повітря Компактне обладнання для автоматизації, клапанні острівці та міні-блоки обробки повітря FRL

Порівняння моделей: ARJ310 VS ARJ210

Резюме одним реченням

     Розвантажувальний міні-регулятор тиску ARJ310 має надкомпактний корпус, дворізьбовий впускний отвір, вбудований вставний з’єднувач і високу точність, що є оптимальним рішенням для регулювання тиску для компактних пневматичних систем з низьким потоком.
