Швидкий випускний дросельний клапан серії ASV

Швидкий випускний дросельний клапан серії ASV | Високошвидкісний пневматичний клапан регулювання швидкості 4-в-1 із глушником і установкою одним дотиком

Бренд: SOLH від Richge Technology | Повністю сумісна заміна оригінальної серії SMC ASV

1. Огляд продукту

     Серія SOLH ASV є aВбудований високошвидкісний пневматичний регулюючий клапан 4-в-1 який поєднує функцію швидкого вихлопу, регулювання дроселювання вихлопу, вбудований глушник і установку одним дотиком. На відміну від звичайних однофункціональних клапанів регулювання швидкості, серія ASV має подвійну ефективну площу потоку, що забезпечує швидке висування циліндра та регульоване тихе втягування. Він ідеально вирішує протиріччя між високошвидкісною роботою циліндра та стабільним регулюванням швидкості, слугуючи основним кращим клапаном для сценаріїв високочастотної, високошвидкісної та малошумної пневматичної автоматизації, повністю взаємозамінний з оригінальною серією SMC ASV.

2. Основний принцип роботи та функції

     • Хід впуску (IN → OUT / Подовження циліндра): Внутрішній зворотний клапан повністю відкривається з нульовим опором потоку, реалізуючи прямий забір повітря великого потоку. Це значно покращує швидкість висування циліндра та відповідає вимогам швидкої дії на високій швидкості.

     • Хід вихлопу (OUT → EXH / Втягування циліндра): Зворотний клапан закривається автоматично. Вихлопне повітря проходить через точний голчастий клапан для плавного регулювання швидкості, а вбудований глушник усуває шум вихлопу. Він забезпечує регульовану швидкість втягування та тиху роботу.

     • Чудова продуктивність високого потоку: Ефективна поперечна площа потоку становить приблизноУ 2 рази більше, ніж у звичайних клапанів регулювання швидкості серії AS, забезпечуючи потужну підтримку потоку для високошвидкісного руху циліндра та високочастотної циклічної роботи.

3. Правила кодування моделі та визначення параметрів

  Типовий приклад моделі: ASV310F-01-06A

     • ASV: Код серії для дросельної заслінки швидкого вихлопу 4-в-1 з глушником і установкою одним дотиком

     • Код розміру (120/220/310/410/510): Відповідає специфікаціям портів M3/M5/G1/8/G1/4/G3/8

     • F: Оснащений швидким з’єднувачем одним дотиком для швидкого встановлення трубок

     • Код теми (01/02/03/04): 01=R1/8, 02=R1/4, 03=R3/8, 04=R1/2

     • Код зовнішнього діаметра труби: адаптується до пневматичних труб φ4/φ6/φ8/φ10/φ12

     • Визначення суфікса: A= ручний маховичок;S=герметик з попереднім покриттям для різьби;N=безелектричне нікелювання

4. Два структурних типи та характеристики застосування

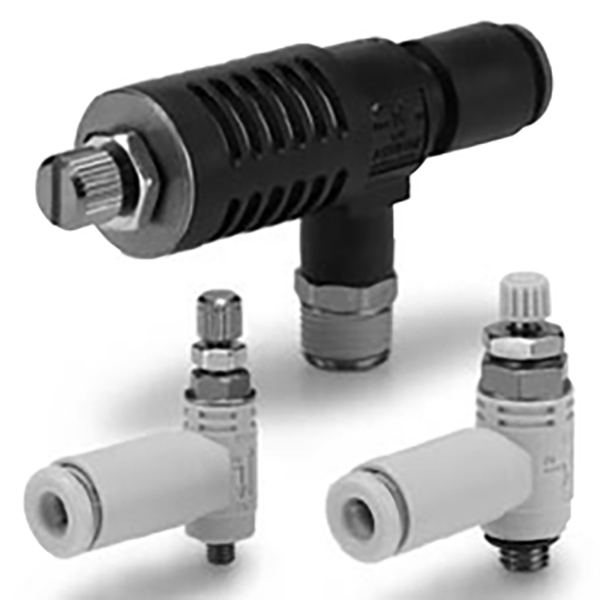

 4.1 Колінний тип (ASV120F / ASV220F)

     • Конструкція колінного рульового керування на 90°, такий самий зовнішній вигляд, як колінний клапан регулювання швидкості серії AS, компактна та компактна.

     • Асиметричний дизайн інтерфейсу: один боковий різьбовий порт M3/M5, інший боковий порт швидкої установки одним дотиком.

     • Ідеально підходить для мініатюрних і невеликих циліндрів і вузьких сценаріїв розміщення обладнання.

  4.2 Т-подібний прямий наскрізний (ASV310F / 410F / 510F)

     • Пряма наскрізна конструкція з трьома портами: впускний отвір для повітря з різьбленням IN, швидкий вихід для повітря OUT, вбудований безшумний випускний отвір EXH.

     • Більша ефективна площа потоку та менший опір потоку, максимізація робочої швидкості циліндра.

     • Бажана конструкція для високошвидкісних циліндрів стандартного, середнього та великого діаметру.

5. Повна таблиця стандартних специфікацій серії

6. Основні технічні параметри та конфігурація матеріалу

7. Різниця у виборі: ASV проти звичайного клапана регулювання швидкості серії AS

8. Інструкції з професійного встановлення та експлуатації

     • Спрямований монтаж: Встановлюйте строго відповідно до позначки стрілки на корпусі клапана. ПідключітьIN порт до електромагнітного клапана тапорт OUT до циліндра, щоб уникнути зворотного встановлення, що спричиняє ненормальне регулювання швидкості.

     • Швидке підключення труб: Розріжте пневматичну трубку і повністю вставте її у фітинг одним дотиком, доки не почуєте звук «клацання», що підтверджує міцне та герметичність з’єднання.

     • Віброзахищене блокування: Обертайте махове колесо, щоб відрегулювати потік вихлопу та швидкість циліндра.Натисніть махове колесо, щоб заблокувати запобігання відхиленню швидкості, спричиненому вібрацією обладнання;потягніть маховик, щоб розблокувати для вторинного регулювання.

Резюме одним реченням

     Серія SOLH ASV — це професійний високошвидкісний пневматичний регулюючий клапан 4-в-1, що включає швидкий вихлоп, дроселювання вихлопу, безшумне зниження шуму та встановлення одним дотиком. Завдяки подвійній площі потоку, антивібраційній структурі з блокуванням натиску та вогнетривкому міцному матеріалу він ідеально відповідає вимогам високої швидкості, високої частоти та безшумної роботи пневматичних циліндрів, будучи оптимальною заміною звичайних клапанів регулювання швидкості серії AS.
