Ультракороткий легкий циліндр серії CG3 | Компактний високошвидкісний пневматичний циліндр нового покоління

Бренд: SOLH від Richge Technology

1. Огляд продукту та основні структурні характеристики

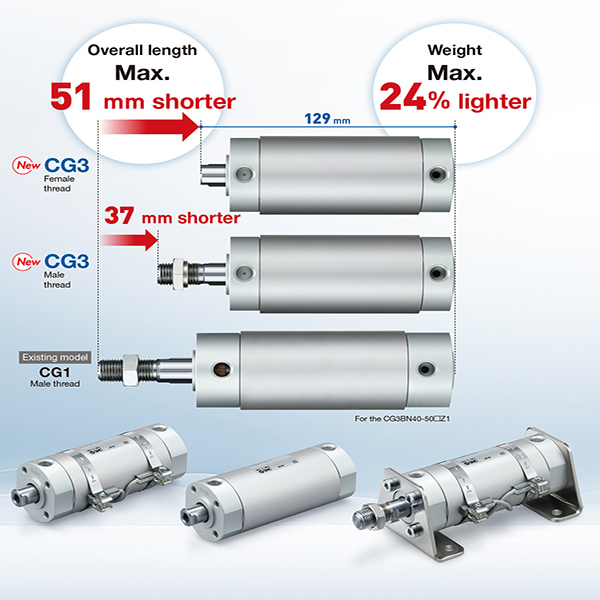

     Серія SOLH CG3/CDG3 — це ультракороткий легкий пневматичний циліндр нового покоління з алюмінієвого сплаву, який є прямим оновленням і заміною традиційної серії CG1. Він охоплює широкий діапазон отворів від φ20 до φ100 мм із максимальним зменшенням загальної довжини на 51 мм і зменшенням ваги на 24% порівняно з CG1. Завдяки надкомпактному корпусу, надлегкій вазі, високошвидкісній роботі з низьким рівнем шуму та безмасляним дизайном, який не потребує обслуговування, він ідеально підходить для середніх і легких навантажень, тривалого ходу, високочастотної роботи та сценаріїв з обмеженим простором, широко застосовуваних в автоматизованих виробничих лініях, електронному обладнанні, пакувальних машинах і системах автоматизації легкої промисловості.

  1.1 Галузевий стандарт і сильна взаємозамінність

     Розроблена на основі стандарту короткого круглого циліндра SMC нового покоління, серія CG3 може похвалитися відмінною монтажною взаємозамінністю зі старою серією CG1, одночасно досягаючи більш компактних габаритних розмірів, ефективно модернізуючи старе обладнання та оптимізуючи розташування механічного простору без складних структурних змін.

  1.2 Структура легкого матеріалу преміум-класу

     Використання високоміцного алюмінієвого сплаву для трубки циліндра та торцевих кришок у поєднанні з хромованим штоком поршня. Оптимізована формула матеріалу зменшує загальну вагу на 24% у порівнянні з CG1, демонструючи високу структурну міцність, чудове розсіювання тепла та сильну стійкість до деформації, забезпечуючи стабільну тривалу роботу на високих частотах.

  1.3 Інтегрована компактна структура та гнучкий трубопровод

     Інтегрована трубка циліндра та конструкція торцевої кришки з різьбовою фіксацією спрощує розбирання, збирання та щоденне обслуговування. Інноваційне 4-стороннє розташування трубопроводів (інтервал 90°) забезпечує надвисоку свободу монтажу та трубопроводів, вирішуючи вузьке місце встановлення вузького простору обладнання та підтримуючи різноманітні схеми механічного розташування.

  1.4 Різноманітні типи руху для повного охоплення сценарію

     • Подвійної дії (CG3B): Подвійний повітрозабірник із зворотно-поступальним рухом, найбільш універсальний стандартний тип для звичайного автоматизованого лінійного руху.

     • Одинарної дії (CG3S/T): S = Повернення пружини, T = Розтягнення пружини; автоматичне скидання після збою живлення для сценаріїв безпечного блокування та аварійного скидання.

     • Подвійна штанга (CG3W): Синхронний рух штока з подвійним кінцем, подвоєний ефективний хід і чудова стійкість до кручення для спеціальних механізмів зв’язку та позиціонування.

     • Необертовий стрижень (CG3K): Шестигранний антиторсійний шток поршня, нульове обертання під час роботи, що гарантує високу точність багаторазового позиціонування.

  1.5 Оптимізований буфер і висококласна система ущільнення

     Стандартний високоеластичний гумовий буфер (N) для базової амортизації та зниження шуму; додатковий повітряний буфер типу А для високошвидкісної частої роботи для усунення кінцевих ударів і продовження терміну служби. Оснащений композитним ущільнювальним кільцем із низьким коефіцієнтом тертя та вбудованою канавкою для накопичення мастила, циліндр має наднизький стартовий тиск, стабільну роботу та безмасляне обслуговування з терміном служби понад 8 мільйонів циклів.

  1.6 Конфігурація інтелектуальної індукції

     Модель CDG3 оснащена вбудованим магнітним кільцем, сумісним з магнітними перемикачами серії M9B/A93/Z73 для визначення положення поршня в режимі реального часу та автоматичного керування зв’язком сигналу ПЛК; Немагнітна версія CG3 застосовна для простого циклічного руху без вимог визначення положення.

2. Повні правила іменування моделей і приклади порядку

 1. Типова структура моделі: CDG3BN25-100Z

  2. Приклади стандартного замовлення

     • Магнітна модель із внутрішньою різьбою подвійної дії: CDG3BN32-200Z (діаметр φ32, хід 200 мм, оснащений магнітом, внутрішня різьба штока)

     • Магнітна модель пружинного повернення односторонньої дії: CDG3S40-100Z (діаметр φ40, хід 100 мм, пружина односторонньої дії, оснащений магнітом)

     • Магнітна необертова точна модель: CDG3K50-150Z (діаметр φ50, хід 150 мм, шестигранний торсіонний стрижень)

3. Основні технічні параметри (стандартний тип)

4. Теоретичні дані про тягу та натяг 0,5 МПа

  4.1 Таблиця тяги та натягу подвійної дії (CG3B).

  4.2 Таблиця характеристик одинарної дії (CG3S з пружинним поверненням).

5. Типи монтажу та похідні моделі

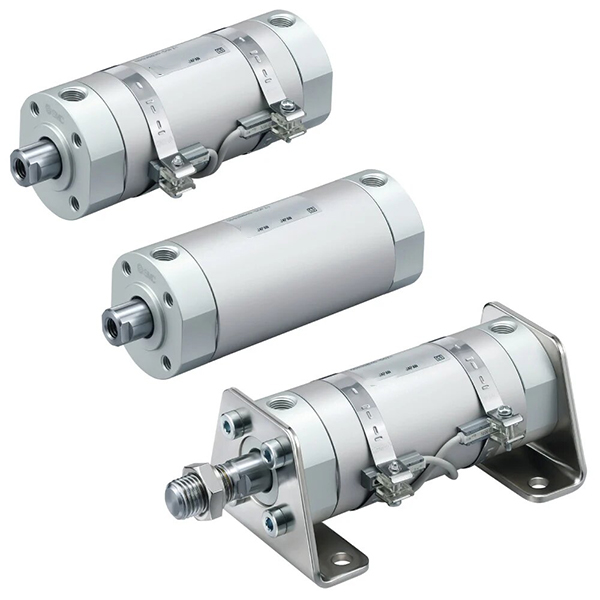

 5.1 Різноманітні універсальні методи монтажу

     • B Базовий тип: Безпосередній монтаж через різьблення торцевої кришки, найбільш універсальний і економічно ефективний метод монтажу для стандартного лінійного приводу.

     • L Кріплення для ніг: Фіксується осьовим кронштейном, спеціально розробленим для бокової установки та сценаріїв горизонтальної фіксації.

     • Фланцеве кріплення F/G: Плоский кріплення з боку штанги/без штанги з боковим фланцем для вертикального фіксованого позиціонування та стабілізації важкого навантаження.

     • C/D Clevis Mount: з’єднання з одинарною/подвійною скобою, підходить для поворотних і з’єднувальних механічних конструкцій.

     • E Кріплення цапфи: Бічна цапфа без тяги, ідеально підходить для робочих умов перекидання та розгойдування.

  5.2 Основні похідні ряди

     • CDG3B: Магніт подвійної дії (стандартна основна модель)

     • CDG3S/T: Магнітний тип односторонньої дії (поворотна пружина/розсувна пружина)

     • CDG3W: Магнітний подвійний стрижень подвійної дії

     • CDG3K: Магнітний неповоротний тип шестигранного стрижня

     • CDG3R: Ультратонкий тип прямого монтажу для екстремальних станцій обладнання з обмеженим простором

6. Порівняння вибору CG3 проти CG1

7. 3-етапний посібник із швидкого вибору

     1. Вибір отвору: Виберіть відповідний розмір отвору відповідно до фактичної ваги навантаження, залиште не менше 50% запасу безпеки. Надайте перевагу серії CG3 для умов роботи з невеликим навантаженням і обмеженим простором.

     2. Вибір обведення: Встановіть фактичний робочий хід плюс запас безпеки 10~20 мм. Дотримуйтеся стандартних правил ходу: подвійної дії ≤300 мм, одинарної дії ≤100 мм.

     3. Функціональна конфігурація: Виберіть B для звичайного зворотно-поступального руху подвійної дії; S для сценаріїв безпеки скидання пружини одноразової дії; K для високоточного позиціонування проти скручування. Виберіть повітряний буфер типу А для високошвидкісної роботи (>500 мм/с), щоб зменшити удар і шум. Виберіть магнітну модель CDG3 із перемикачами M9B/A93 для визначення положення в реальному часі та автоматичного керування.

Резюме одним реченням

     Ультракороткий легкий циліндр нового покоління SOLH CG3 має надкомпактний легкий корпус, високошвидкісну роботу з низьким рівнем шуму, безмасляну продуктивність, що не потребує обслуговування, і різноманітні методи монтажу, що забезпечує високу продуктивність і економію місця для лінійного руху для середнього та легкого високочастотного автоматизованого обладнання.
