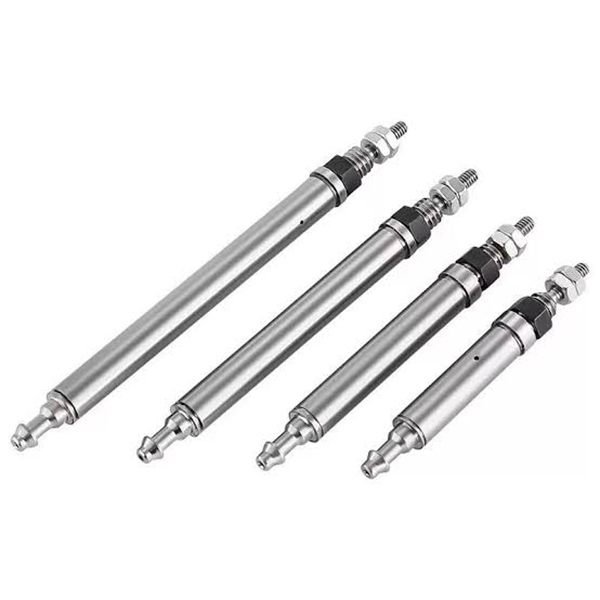

Мініатюрний штифтовий циліндр серії CJ1 (надмалий мікроповітряний циліндр φ2,5 / φ4 мм)

Бренд: SOLH від Richge Technology

Огляд продукту

     Серія SOLH CJ1 - це ультрамініатюрні циліндри штифтового типу одинарної/подвійної дії. Основні переваги: ​​надкомпактний мініатюрний контур, легка конструкція, низька вихідна тяга та швидка реакція. Призначений для точного водіння в замкнутому просторі, виконання задач штовхання та витягування мікровантажів, мініатюрних станцій для електроніки та автоматизації 3C. Це основний привід для програм мікроавтоматизації.

Основна структура та особливості дизайну

     -- Типи приводів: односторонньої дії (пружинне повернення) і подвійної дії. Варіанти отвору: φ2,5 (виключно односторонньої дії); φ4 (доступний для одно-/подвійної дії).

     -- Структурні характеристики: круглий корпус, тонкий поршневий шток, без вбудованої подушки, базове кріплення на кінцевій різьбі. Зовнішній діаметр корпусу моделі φ4 лише 4 мм, вага нетто становить лише кілька грамів.

     -- Динамічні характеристики: структура без подушок забезпечує швидку реакцію поршня. Робоча швидкість: 50 ~ 500 мм/с, придатна для високочастотних коротких рухів.

     -- Матеріал і ущільнення: твердий анодований алюмінієвий корпус, компоненти ущільнювача з нітрієвого каучуку (NBR), безмасляна конструкція, сумісна з чистим або злегка жирним середовищем майстерні.

     -- Гнучка установка: базова версія з різьбою на обох кінцях для осьової фіксації. Орієнтацію порту на голівці з боку штанги можна регулювати на ±90°, що зручно для прокладки труб у вузьких місцях.

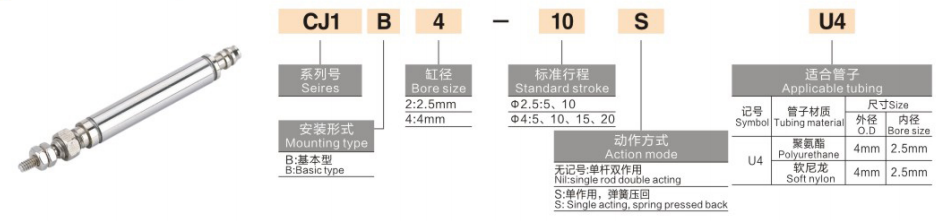

Повне правило кодування моделі

   1. Приклад моделі: CJ1B4-10SU4

   2. Довідкові приклади стандартного замовлення

     -- CJ1B2-10SU4: Діаметр 2,5, хід 10, пружина односторонньої дії

     -- CJ1B4-15U4: отвір 4, хід 15, подвійної дії

     -- CJ1B4-5SU4: отвір 4, хід 5, пружина односторонньої дії

Технічні характеристики універсального ядра (тиск подачі 0,5 МПа)

Основні конкурентні переваги

   1. Ультрамініатюрний розмір для обмеженого простору для встановлення

     -- Мінімальний отвір φ2,5, зовнішній діаметр корпусу φ4, вага лише 2~3,5 г, легко інтегрується в надкомпактне обладнання.

   2. Точне лінійне водіння з низькою тягою

     -- Діапазон вихідної тяги 0,64~6,3 Н при 0,5 МПа, ідеально підходить для мікронавантажень ≤100 г, запобігає пошкодженню делікатних невеликих деталей від удару.

   3. Високочастотний швидкий відгук

     -- Структура без подушок забезпечує швидке спрацьовування, підтримує ≥300 циклів на хвилину при короткому ході для підвищення ефективності виробництва.

   4. Безмасляна робота та тривалий термін служби

     -- Система ущільнення NBR підтримує безмасляне стиснене повітря для чистого виробничого середовища; механічний термін служби ≥3 млн циклів.

   5. Регульований напрямок порту та проста збірка

     -- Повітряний отвір з боку штанги, що обертається на ±90°. Двостороння зовнішня різьба дозволяє здійснювати пряме осьове замикання без додаткових монтажних кронштейнів, що спрощує введення в експлуатацію на місці.

Варіанти монтажу та типові промислові застосування

   1. Монтажні форми

     -- Монтаж з осьовою різьбою: напряму пригвинтіть обидва кінці до обладнання для прямого руху штовхни-тягни

     -- Бічне кріплення кронштейна: додатковий мініатюрний кронштейн для бічної установки, придатний для гойдання або бокового водіння

   2. Типові сценарії застосування

     -- 3C & Electronics: тестування на міцність мобільних кнопок, затискання мікропластикових деталей, виштовхування стружки та позиціонування

     -- Прецизійне приладдя: перемикання міні-клапанів, оптоволоконне позиціонування, механізми точного регулювання

     -- Загальна автоматизація: завантаження/вивантаження мікрокомпонентів, легке відклеювання етикеток, приведення в дію мініатюрного джига

     -- Медичне обладнання: невеликий телескопічний рух інструменту, мікрорідинний рушій, вузли точного позиціонування

3-етапний посібник із швидкого вибору

   1. Вибір отвору на основі корисного навантаження

     -- φ2,5 для завантаження ≤50g；φ4 для завантаження 50~100g. Запас мінімум 50% запасу безпеки через низькі характеристики тяги.

   2. Підтвердження інсульту

     -- Виберіть хід відповідно до необхідної відстані подорожі; віддавайте перевагу коротшим ходам для стабільної високочастотної роботи.

   3. Вибір режиму дії

     -- Односторонньої дії (з суфіксом S): однонаправлене натискання/потягування з пружинним поверненням для конструкції безпеки при збоях живлення

     -- Подвійної дії: двонаправлене точне лінійне переміщення без поворотної пружини

Резюме одним реченням

     Ультрамініатюрний штифтовий пневматичний циліндр SOLH CJ1 доступний у варіантах з однопружинним поверненням і подвійною дією з отвором φ2,5 / φ4, надлегким компактним дизайном і регульованим напрямком повітряного отвору, що забезпечує точний мікролінійний рух із малою тягою, широко застосовуваний для тестування 3C, точних інструментів і мініатюрного медичного обладнання для автоматизації.
