Міні-циліндр із нержавіючої сталі серії CJ2K｜Необертовий стрижневий тип

Бренд: SOLH від Richge Technology

Огляд продукту

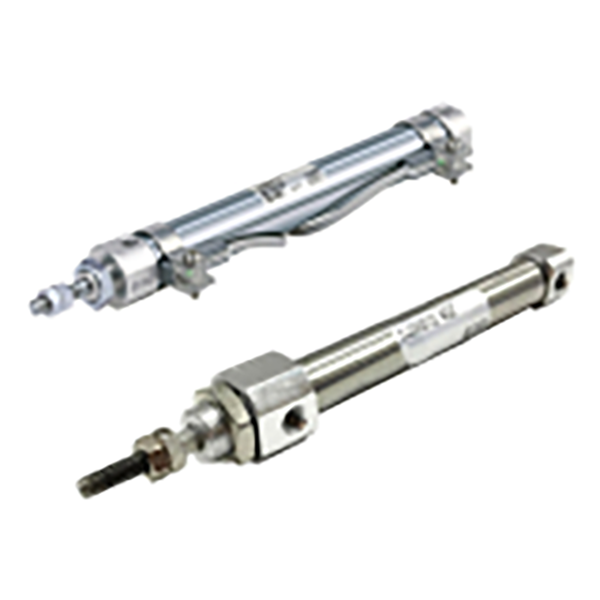

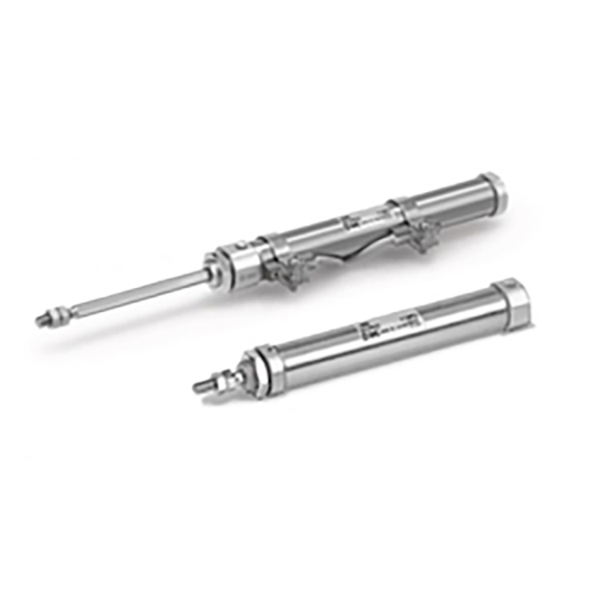

     Серія SOLH CJ2K — це міні-циліндр із нержавіючої сталі без обертового стрижня, який походить від сімейства міні-циліндрів CJ2. Основна функція: шестикутний поршневий шток, що запобігає обертанню, інтегрований з внутрішньою направляючою структурою, щоб запобігти обертанню поршневого штока під час висування та втягування. Ідеально підходить для точних станцій, де кінцеве пристосування має підтримувати фіксоване кутове положення. Компактний і легкий ствол із нержавіючої сталі 304. Підтримує три режими роботи: подвійної дії, пружина односторонньої дії, пружина односторонньої дії. Розміри отворів: Φ10, Φ16. Повністю взаємозамінний за розмірами з імпортним оригінальним CJ2K. Додаткове вбудоване магнітне кільце, сумісне з магнітними перемикачами M9BW. Широко використовується в невеликій автоматизації, обладнанні 3C, прецизійному інструменті та застосуванні для штовхання джигів.

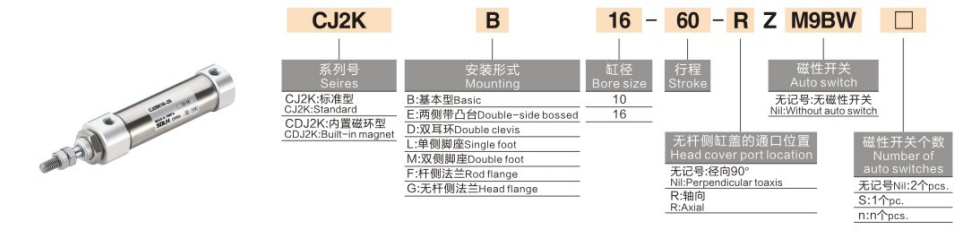

Повне пояснення кодування моделі

   1. Приклад моделі: CJ2KB10-30SZ-M9BW-B

   2. Приклад замовлення

    CJ2KB10-30SZ-M9BW

     -- Необертовий міні-циліндр, базове кріплення, отвір 10, хід 30, пружина односторонньої дії, вбудоване магнітне кільце, оснащений магнітним перемикачем M9BW.

Основна структура та переваги продуктивності

   1. Шестигранний поршневий шток механічний антиротаційний (Core Advantage)

     -- Поршневий шток шестигранного поперечного перерізу, який поєднується з передньою направляючою втулкою для обмеження кругового обертання.

     -- Точність захисту від обертання: Φ10 ≤ ±1,5°; Φ16 ≤ ±1°.

     --  ✅ Вирішіть проблеми прогину, спричинені вільним крученням звичайного круглого поршневого штока під час зворотно-поступального руху.

   2. Стовбур з нержавіючої сталі 304, компактний тонкий контур

     -- Стійкість до іржі та вологостійкість; циліндрична конструкція економить простір для установки всередині компактних шаф для обладнання.

   3. Доступні кілька режимів роботи

     -- Подвійної дії: подача повітря з обох сторін, стабільна тяга, бажано для безперервного масового виробництва

     -- S пружинне повернення: висувається під напругою, автоматично втягується після втрати живлення

     -- Розтягнення пружини T: втягування під час напруги, автоматичне висування після втрати живлення для відповідності вимогам безпечного скидання

   4. Різноманітні варіанти кріплення

     -- Базовий тип, кріплення L, фланець F, подвійна скоба D. Підтримує вертикальне, горизонтальне та перевернуте складання.

   5. Безмасляна робота

     -- Попередньо покрите довготривале мастило всередині, сумісне з сухим безмасляним стисненим повітрям для стабільної тривалої роботи.

   6. Додаткове магнітне визначення положення

     -- Версія Z оснащена вбудованим магнітом, співпрацює з перемикачем M9BW для надсилання сигналу висунення/втягування на місці до ПЛК для автоматичного керування блокуванням.

   7. Стандартна гумова подушка

     -- Вбудовані гумові амортизаційні накладки з обох кінців для поглинання ударів поршня та зменшення робочого шуму.

Стандартні технічні характеристики

   1. Теоретична вихідна тяга при 0,5 МПа (Н)

Порівняння вибору: Необертовий CJ2K і стандартний круглий стрижень CJ2

    1. ✅ Віддайте перевагу CJ2K за цих умов роботи

     -- Плоскі джиги, вилки перемикання передач або позиціонуючі штифти, встановлені на кінці штока, відхилення вантажу заборонено;

     -- Невеликий індексуючий інструмент, штовхаючи заготовки всередину направляючих канавок;

     -- Лінійна подача камери та оглядових приладів, які потребують постійного кута;

     -- Плоскі затискачі, з’єднані зі штоком поршня, кручення призведе до заклинювання матеріалу або невдалого позиціонування.

   2. ❌ Стандартні прийнятні сценарії CJ2

     -- Просте викидання, штовхання круглих заготовок, відсутність кутових обмежень навантаження, пріоритет вартості.

3-етапний посібник з вибору

   1. Підтвердьте вимоги щодо запобігання скручування

     -- Плоский/квадратний кріпильний пристрій із пазом для позиціонування → Необхідно вибрати версію CJ2K без обертання.

   2. Виберіть режим роботи

     -- Безперервний зворотно-поступальний рух і максимальна тяга → подвійної дії (без суфікса S/T)

     -- Висувається повітрям, автоматично втягується після вимкнення → S пружинне повернення

     -- Втягнути повітрям, автоматичний викид після вимкнення → Т-пружина висунута

   3. Налаштувати датчик і кріплення

     -- Потрібен зворотний зв'язок позиції ПЛК: додайте суфікс Z (вбудований магніт) + магнітний перемикач M9BW

     -- Вибір кріплення: фланець F для торцевої установки; Ніжка L для кріплення бічної рами; Подвійна скоба D для поворотного руху

Типові сценарії застосування

     -- 3C Automation: натискання плоского зажиму PCB, позиціонування роз’єму в слотах

     -- Обладнання для оптичного огляду: камера лінійної подачі з фіксованим кутом виявлення

     -- Малі інструменти та пристосування: виштовхування плоскої заготовки, подача матеріалу в направляючі щілини

     -- Пакувальні машини: позиціонування плоскої картонної коробки, просування маленьких етикеток

     -- Автоматизація лабораторії та вологі майстерні (антикорозійна бочка з нержавіючої сталі)

Довідник стандартної пневматичної схеми

   1. Натискаюча схема подвійної дії

     -- Мастило регулятора повітряного фільтра AFC → 4V210-06 5/2 електромагнітний клапан → Трубка PU4 → CJ2KB16-60Z-M9BW

   2. Схема скидання пружини односторонньої дії

     -- Регулятор тиску AR → 3V210 3/2 електромагнітний клапан → CJ2KB10-30SZ

Застереження щодо використання

     -- Уникайте надмірного радіального бічного навантаження на шток поршня. Бічна сила прискорює знос направляючої втулки та знижує точність запобігання обертанню.

     -- Установіть кінцеве навантаження коаксіально, щоб мінімізувати крутильний момент.

     -- Встановіть повітряний фільтр AF перед потіком, щоб запобігти застряванню пилу в направляючому вузлі.

     -- Уникайте тривалої високошвидкісної роботи під повним тиском 0,7 МПа; повністю використовувати гумову подушку.

     -- Версія фторгумового ущільнювача, що налаштовується для сильних кислот і корозійних середовищ.

Резюме одним реченням

     Міні-циліндр SOLH CJ2K з нержавіючої сталі з шестикутним стрижнем забезпечує точний лінійний рух проти скручування, доступний у варіантах подвійної/одинарної дії з кількома способами монтажу, сумісний з магнітними перемикачами M9BW, ідеальним приводом для тестування 3C, оптичним контролем і станціями точного позиціонування зажимних пристосувань, де кутові відхилення заборонені.
