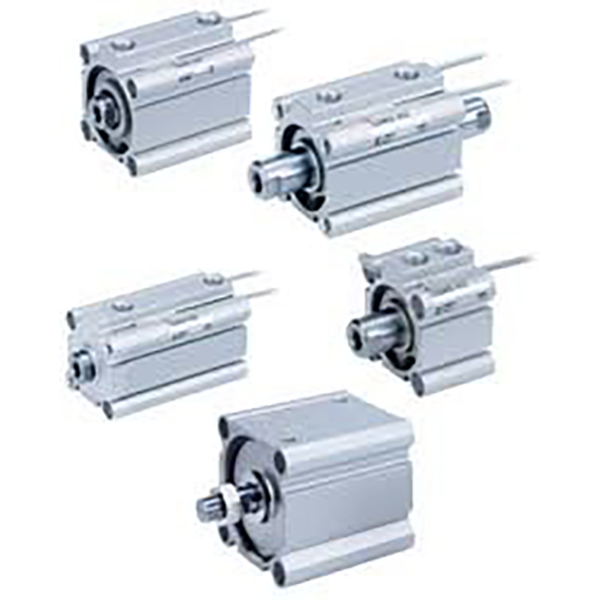

Компактний тонкий пневматичний циліндр серії CQ2

Бренд: SOLH від Richge Technology

Огляд продукту

     Серія SOLH CQ2 квадратний компактний тонкий циліндр, повністю взаємозамінний з оригінальним стандартом CQ2. Ультракороткий корпус, довжина зменшена на 50% порівняно зі стандартним циліндром рульової тяги. Повний діапазон отворів φ4~200 мм, широко використовується для затискання, штовхання та позиціонування в пакуванні, автомобільній промисловості, електроніці та загальній автоматизації.

Структура та основні характеристики

     -- Квадратний надтонкий алюмінієвий корпус, тверда анодована поверхня, висока жорсткість;

     -- Хромований поршневий шток, легкий і міцний;

     -- Кілька варіантів: одинарний стрижень, подвійний стрижень, неповоротний стрижень, повітряна подушка, версія з ультракоротким ходом;

     -- Вбудований магніт CDQ2 для визначення положення; багатосторонні сенсорні пази, перемикачі не виступають;

     -- Стандартний гумовий бампер, додаткова повітряна подушка для високошвидкісної роботи;

     -- Ущільнення з низьким коефіцієнтом тертя з масляним резервуаром, робота без масла, термін служби ≥5 мільйонів циклів.

Правило кодування моделі

   1. Приклад: CDQ2B25-50Z-M9B

     -- C: вбудований магніт (CDQ2); немає C = немагнітний CQ2

     -- DQ2: Назва серії

     -- B=один стрижень; W=подвійний стрижень; K=необертовий стрижень; KW = подвійний стрижень проти обертання

     -- 25: Розмір отвору 4~200 мм

     -- 50: довжина штриха

     -- Z: Нова легка стандартна структура

     -- -C: Опція повітряної подушки

     -- M9B: магнітний перемикач

Технічні характеристики

Теоретична сила тяги та тяги при 0,5 МПа (один стрижень)

Резюме одним реченням

     Універсальний компактний тонкий пневматичний циліндр SOLH CQ2 охоплює повний отвір φ4~200 мм, багаті структурні варіанти з додатковою повітряною подушкою та антиротаційним штоком, найбільш широко використовуваний короткохідний привід для компактного обладнання автоматизації.
