Бренд: SOLH від Richge Technology
Прямокутний циліндр для вільного монтажу блоків серії SOLH CU/CDU. Отвори для монтажу на різних поверхнях дають можливість прямої установки в будь-якій орієнтації без кронштейнів. Ультратонкий компактний дизайн широко використовується для проштовхування, затискання та позиціонування невеликого навантаження в обладнанні автоматизації з обмеженим простором для встановлення.
|
Модель |
Особливість |
застосування |
| CU |
Без магнітного кільця неможливо встановити магнітні перемикачі |
Економічні проекти без зворотного зв’язку |
| ХДС |
Вбудований магніт, підтримка магнітних датчиків CMSH/DMSH |
Потрібне визначення положення висування/втягування |
| CUK/CDUK |
Поршневий шток неповоротний |
Кут заготовки повинен бути фіксованим, запобігати обертанню вала |
| CUW/CDUW |
Подвійний поршневий шток, вбудована напрямна, антиторсіон |
Застосування з бічним навантаженням і силою зміщення |
-- Монтаж у різних напрямках: встановлюйте знизу, збоку або з торця, за винятком монтажного кронштейна;
-- Тонкий прямокутний корпус, на 40% тонший за стандартний циліндр рульової тяги;
-- Кілька структур: стандартний одинарний стрижень, стрижень із запобіганням обертанню, подвійний стрижень;
-- Версія з вбудованим магнітом (CDU) з регульованими слотами для датчиків;
-- Самозмащувальний підшипник, безмасляна безперервна робота;
-- Фіксовані гумові буферні накладки для зменшення ударів і шуму.

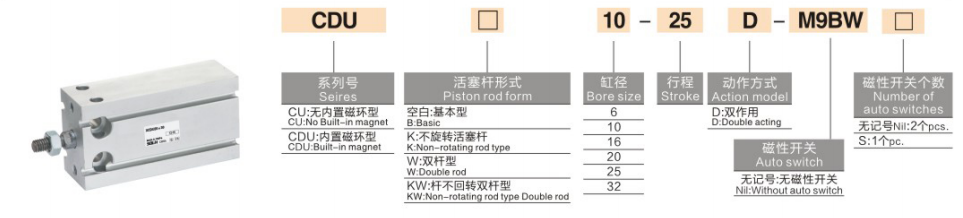

1. Приклад: CDU16×30S
-- CDU: назва серії, C=вбудований магніт; K=необертовий стрижень; W=подвійний стрижень
-- 16: Розмір отвору (мм): 6,10,16,20,25,32
-- 30: Довжина ходу (мм)
-- S: Стандартна специфікація
|
Параметр |
Специфікація |
| Розмір отвору |
6,10,16,20,25,32 мм |
| Стандартний обведення |
5~60 мм |
| Акторський тип |
Подвійної дії (за замовчуванням); пружина односторонньої дії |
| Робочий тиск |
Подвійної дії: 0,05 ~ 0,7 МПа; Одинарної дії: 0,15 ~ 0,7 МПа |
| Доказовий тиск |
1,05 МПа |
| Температура |
-10~60 ℃ (без льоду в повітрі) |
| Швидкість поршня |
50~500 мм/с |
| Подушка |
Фіксований гумовий буфер на обох кінцях |
| Потік порту |
M5×0,8 (φ6/10); PT1/8 (φ16~32) |
| Змащення |
Безмасляна робота |
|
Діаметр (мм) |
Площа тяги/тяги |
0,2 МПа |
0,4 МПа |
0,6 МПа |
0,7 МПа |
|
6 |
28,3 / 25,4 |
5,7 / 5,1 |
11,3 / 10,2 |
17,0 / 15,2 |
19,8 / 17,8 |
|
10 |
78,5 / 70,7 |
15,7 / 14,1 |
31,4 / 28,3 |
47,1 / 42,4 |
54,9 / 49,5 |
|
16 |
201,1 / 181,0 |
40,2 / 36,2 |
80,4 / 72,4 |
120,7 / 108,6 |
140,8 / 126,7 |
|
20 |
314,2 / 282,7 |
62,8 / 56,5 |
125,7 / 113,1 |
188,5 / 169,6 |
219,9 / 197,9 |
|
25 |
490,9 / 452,4 |
98,2 / 90,5 |
196,4 / 181,0 |
294,5 / 271,4 |
343,6 / 316,7 |
|
32 |
804,2 / 754,8 |
160,8 / 151,0 |
321,7 / 301,9 |
482,5 / 452,9 |
562,9 / 528,4 |
-- 3C і напівпровідниковий мікропристрій, пробка, прес-фітинг;
-- Загальна автоматизація затиску, позиціонування та перемикання матеріалів;
-- Збірка побутової техніки та обладнання; пакувальне обладнання для сортування легких вантажів.
Прямокутний пневматичний циліндр вільного монтажу SOLH CU/CDU підтримує установку без кронштейнів під кількома кутами, з варіантами неповоротного та подвійного напрямного стрижня, широко використовуються для позиціонування та затискання автоматики з коротким ходом легких навантажень.
