Механічний паралельний стиль серії HFP

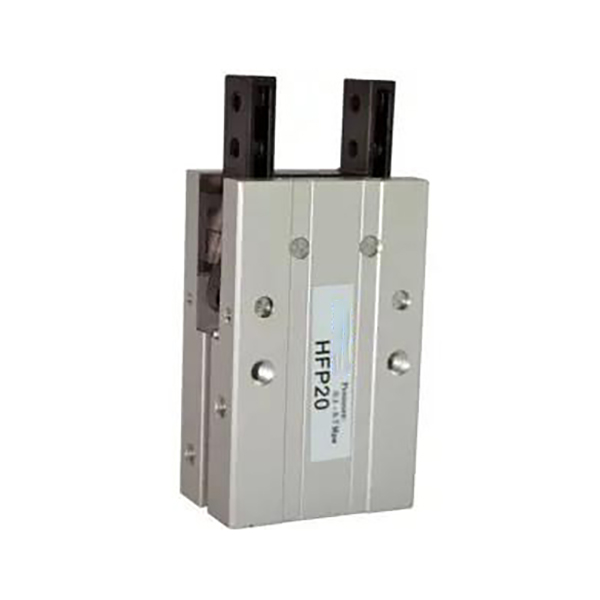

Економічний паралельний пневматичний захват важільного типу серії HFP

Бренд: SOLH від Richge Technology

Огляд продукту

     Серія SOLH HFP використовує механічну важільну передачу для паралельного відкривання та закривання з 2 кулачками. Основні сильні сторони: простий важільний механізм із конкурентоспроможною ціною, стабільні характеристики затиску, тристороннє універсальне кріплення, попередньо встановлений на заводі магніт і зносостійкий тривалий термін служби. Це основне економічне рішення з паралельним захопленням для високочастотних завантажувальних/розвантажувальних станцій з невеликим навантаженням і недорогих автоматизованих станцій.

Основна структура та операційні функції

     -- Принцип роботи: поршень штовхає вузол важеля, щоб рухати дві щелепи для паралельного руху. Чисто механічний важільний привід, менше компонентів, низька вартість обслуговування.

     -- Силова характеристика: губки затискаються, коли поршень висувається, і відпускаються, коли поршень втягується. Сила затиску на 20%~30% вища, ніж сила відкриття, для безпечнішого утримання заготовки.

     -- Стабільність і точність: велика контактна поверхня між губками та основним корпусом зменшує тремтіння та покращує точність затискання. Металеві розділові пластини ізолюють поверхні тертя, щоб зменшити стирання та подовжити термін служби.

     -- Гнучке кріплення: три монтажні поверхні (бічна/нижня/задня). Вбудовані пази для датчиків підтримують пряме встановлення магнітного вимикача без додаткових кронштейнів.

     -- Матеріал і довговічність: міцний анодований алюмінієвий корпус, зносостійкі важелі та губки з нержавіючої сталі. Тривалість механічного циклу ≥5 мільйонів разів, підходить для безперервної високочастотної автоматизації.

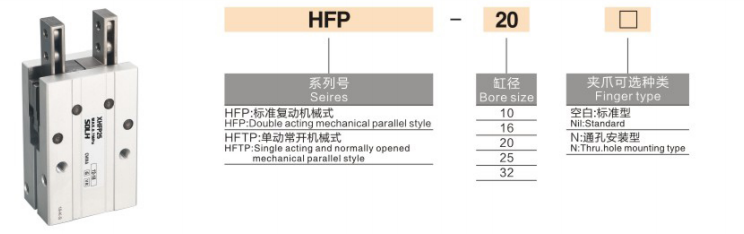

Повне правило кодування моделі

  1. Приклад моделі: HFP20+2CS1-G

 2. Довідкові приклади стандартного замовлення

     -- HFP16: отвір 16, базова модель подвійної дії без перемикача

     -- HFP25N: отвір 25, версія для монтажу через отвір

     -- HFP32+2CS1-G: отвір 32, оснащений двома магнітними перемикачами CS1-G

Технічні характеристики універсального ядра (подвійної дії при 0,5 МПа)

Основні конкурентні переваги

   1. Відмінна структура важеля співвідношення ціни та якості

     -- Проста механічна трансмісія зменшує кількість деталей. Продуктивність близька до високоякісних паралельних захватів, а ціна досягає лише 1/2~2/3 моделей типу напрямних.

   2. Вища сила затиску підвищує безпеку

     -- Сила затиску під час висування на 20%~30% більша, ніж сила розчеплення, що знижує ризик зісковзування заготовки в умовах невеликого навантаження.

   3. Трьохстороннє універсальне кріплення

     -- Монтажні отвори доступні на бічній, нижній і задній сторонах, підтримують горизонтальне, вертикальне та бічне складання для легкого введення в експлуатацію на місці.

   4. Вбудований магніт, готовий до установки датчика

     -- Стандартно вбудований постійний магніт. Зарезервовані канавки для перемикачів CS1-G; не потрібні додаткові монтажні кронштейни.

   5. Зносостійка конструкція для роботи з великим циклом

     -- Металеві антифрикційні сепаратори зменшують стирання компонентів, забезпечуючи тривалий термін служби безперервних автоматизованих виробничих ліній.

Монтажні форми та типові промислові застосування

   1. Варіанти монтажу

     -- Бічне кріплення: горизонтальне затискання для завантаження/розвантаження складальної лінії

     -- Монтаж знизу: вертикальний підйом для лиття під тиском і встановлення верстатів

     -- Заднє кріплення: бічний захват для обмежених вузьких станцій

   3. Типові сценарії застосування

     -- 3C & Electronics: захоплення мініатюрних пластикових компонентів, апаратних частин і корпусів акумуляторів

     -- Автомобільні компоненти: передача дрібних штампованих деталей, гумових елементів і внутрішньої обробки

     -- Упаковка та логістика: збір малих коробок, поліетиленових пакетів і мініатюрних піддонів

     -- Загальна автоматизація: затискання позиціонування станції та високочастотне зворотно-поступальне керування

Порівняння вибору: важіль HFP VS HFY Pivot VS MHZ2 Linear Guide Gripper

3-етапний посібник із швидкого вибору

   1. Вибір отвору на основі маси заготовки

     -- 10 ≤1кг；16 =1~2кг；20 =2~3кг；25 =3~5кг；32 =5~8кг. Резерв ≥30% запас міцності.

   2. Перевірка обведення

     -- Переконайтеся, що хід губок ≥ зовнішній розмір заготовки плюс мінімальний зазор 2 мм, щоб уникнути механічного впливу.

   3. Зіставлення конфігурації

     -- Автоматичне блокування сигналу: обладнайте два магнітні перемикачі CS1-G для виявлення відкритого та закритого стану.

     -- Компонування обмеженого обладнання: тристоронній монтаж HFP забезпечує гнучкі рішення для встановлення.

Резюме одним реченням

     Економічний паралельний пневматичний захват важільного типу SOLH HFP має механічний привід важеля з більшою силою затиску, тристороннє універсальне кріплення та вбудоване магнітне кільце, ідеальне недороге рішення для захвату легких і середніх навантажень для високочастотних 3C, пакувальних та загальних недорогих автоматизованих станцій обробки.
