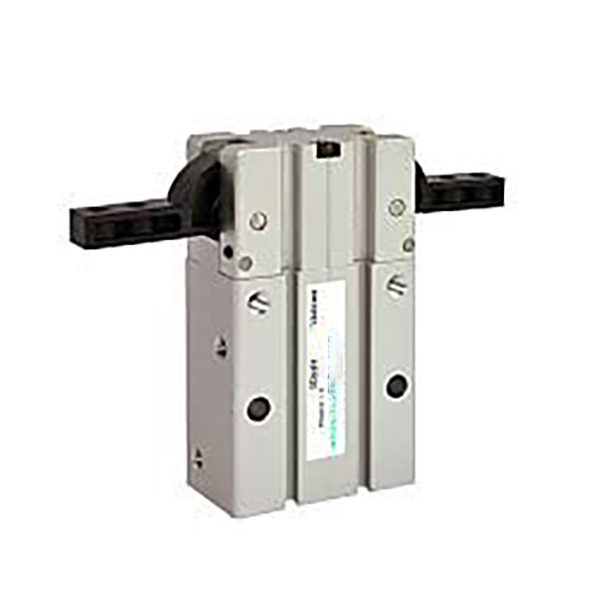

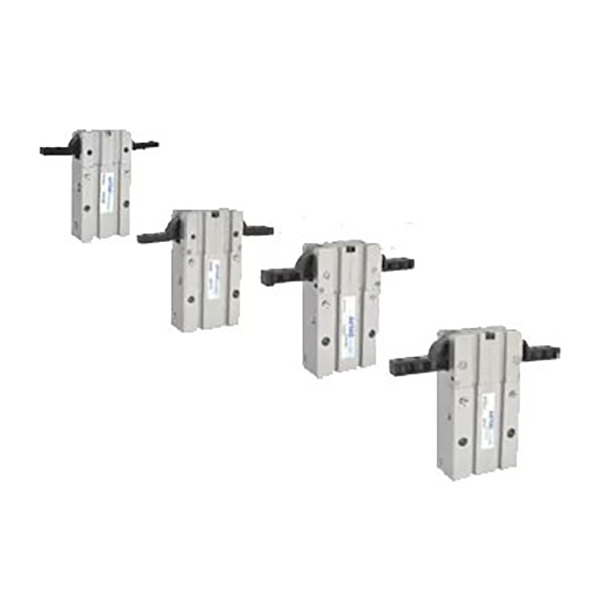

Серія HFR 180° Пневматичний захват поворотного типу з широким відкриттям

Бренд: SOLH від Richge Technology

Огляд продукту

     Серія SOLH HFR — це 2-кулачкові пневматичні захвати з широким розкриттям на 180°. Основні переваги: ​​повне відкриття губок на 180° для максимального зазору, чудова здатність до механічного уникнення, три універсальні монтажні поверхні, вбудована пилозахисна конструкція та попередньо встановлений постійний магніт. Це основний вибір приводу для станцій з невеликим навантаженням, які вимагають великого зазору повороту, щоб усунути перешкоди під час встановлення та захвату заготовки в широкому діапазоні.

Основна структура та робочі функції

     -- Принцип роботи: поршень штовхає шарнірний з’єднувальний вузол для приводу двох губок для обертального руху. Кут повороту однієї щелепи досягає 90°, при повному відкритті губки утворюють пряму лінію, щоб максимально збільшити простір для уникнення.

     -- Характеристика дії: стандартна подвійна дія; подача повітря для затискання, зворотне повітря для відкриття. Максимальний відкритий кут 180°±2°, закритий кут -2°~-5° для стабільного позиціонування.

     -- Захист від пилу та зношування: оптимізована пилонепроникна конструкція в секції щелеп для запилених середовищ. Металеві розділові пластини ізолюють поверхні тертя, щоб зменшити стирання та подовжити термін служби.

     -- Гнучке кріплення: три монтажні поверхні (бічна/нижня/задня). Розташування отворів для штифтів на нижній частині покращує точність складання та повторює позиціонування.

     -- Сумісність із датчиками: постійний магніт, оснащений усіма специфікаціями. Круглі пази датчиків на бічних стінках підтримують безпосередню установку магнітних вимикачів CMSH/DMSH(S) без додаткових кронштейнів.

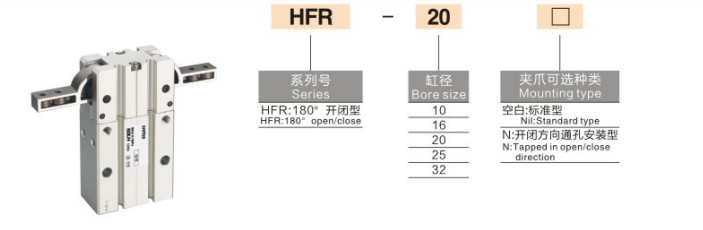

Повне правило кодування моделі

   1. Приклад моделі: HFR20N+2CMSH

   2. Довідкові приклади стандартного замовлення

     -- HFR16: отвір 16, базова модель подвійної дії без магнітного перемикача

     -- HFR25N: отвір 25, версія для монтажу через отвір

     -- HFR32+2CMSH: отвір 32, оснащений двома магнітними перемикачами CMSH

Технічні характеристики універсального ядра (подвійної дії при 0,5 МПа)

Основні конкурентні переваги

   1. Надширокий отвір на 180° для повного уникнення механічних пошкоджень

     -- Кулачки вирівнюються по прямій лінії при повному ході, забезпечуючи максимальний зазор для вирішення проблем, пов’язаних із заготовкою, що ідеально підходить для збирання компонентів із глибокими порожнинами та вузькими отворами.

   2. Легка ефективна шарнірна ланка

     -- Спрощена конструкція тяг зменшує вагу тіла на 15% порівняно з еквівалентними паралельними захватами, швидка реакція підходить для високочастотних циклів легкого навантаження.

   3. Пилонепроникний і зносостійкий для суворих умов майстерні

     -- Спеціальне ущільнення щелеп запобігає потраплянню сміття; антифрикційні металеві сепаратори забезпечують термін служби ≥5 мільйонів разів.

   4. Монтаж з трьох сторін плюс установчі штифти для легкого введення в експлуатацію

     -- Монтажні отвори з різними орієнтаціями разом із нижніми установочними штифтами забезпечують швидке центрування та послідовне повторне позиціонування для складного розташування інструментів.

   5. Вбудований магніт, готовий до встановлення датчика

     -- Стандартний інтегрований постійний магніт і спеціальні ковзні пази усувають додаткові монтажні пристосування, заощаджуючи вартість компонентів і час складання.

Монтажні форми та типові промислові застосування

   1. Варіанти монтажу

   -- Бічне кріплення: горизонтальний захват із широким отвором для перенесення заготовки широкого розміру на складальних лініях

   -- Монтаж знизу: вертикальний підйом плюс ухиляючий рух для форми з глибокими порожнинами та збору контейнерів

   -- Заднє кріплення: боковий захват для обмежених станцій, схильних до механічних перешкод

   2. Типові сценарії застосування

     -- 3C & Electronics: захоплюючі мобільні середні рами, батарейні відсіки та великі пластикові корпуси

     -- Автомобільні компоненти: перенесення корпусів ламп, внутрішніх панелей і великих гумових деталей

     -- Упаковка та логістика: уникайте збирання великих картонних коробок, піддонів і матеріалів у мішках

     -- Загальна автоматизація: станції завантаження/розвантаження, обороту та складання, які потребують вільного простору 180°

3-етапний посібник із швидкого вибору

   1. Вибір отвору на основі маси заготовки та крутного моменту захоплення

     -- 10 ≤0,5 кг；16 =0,5~1 кг；20 =1~2 кг；25 =2~3 кг；32 =3~5 кг. Резерв ≥30% запас міцності.

   2. Підтвердження удару

     -- Виберіть HFR, якщо потрібно повністю уникнути зазору на 180°; виберіть MHW2, якщо тільки ширококутне затискання без серйозних перешкод.

   3. Зіставлення конфігурації

     -- Контроль блокування ПЛК: встановіть два перемикачі CMSH для моніторингу повністю відкритого та закритого стану.

     -- Вимоги до монтажу: Стандартна версія з установочними штифтами для нижнього позиціонування; виберіть суфікс N для установки через отвір.

Резюме одним реченням

     Пневматичний захват шарнірного типу SOLH HFR із широким відкриванням на 180° має механізм повороту з’єднання з повним зазором губок на 180°, кріплення з трьох сторін, пилозахисну конструкцію та вбудований магніт; кращий привід для невеликого навантаження для автоматизованого підбору та розміщення, станцій обороту, які вимагають великого механічного простору для уникнення в 3C, автомобільного та пакувального обладнання.
