Бренд: SOLH від Richge Technology

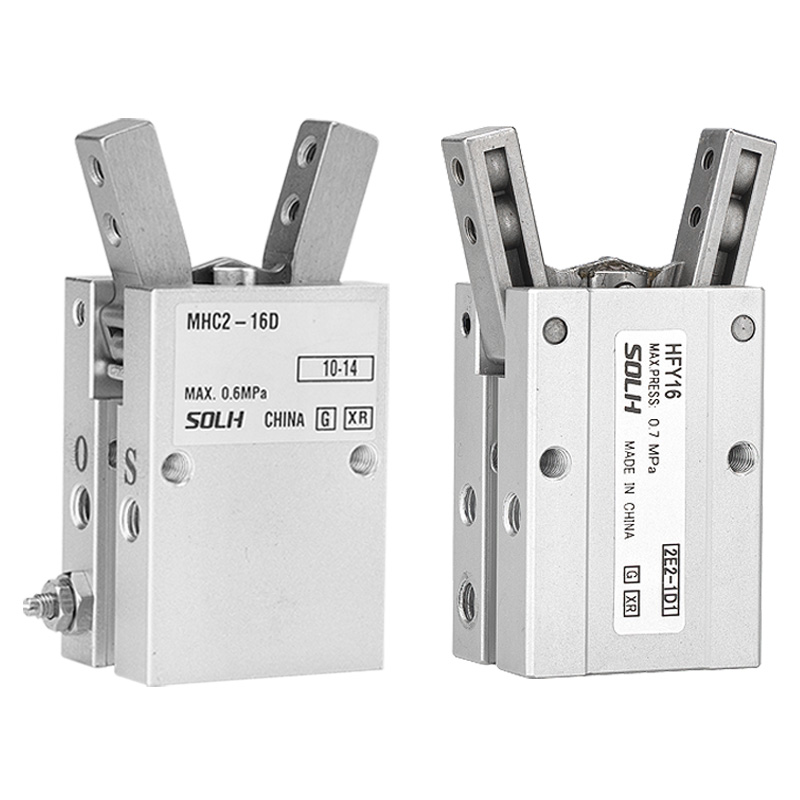

Серія SOLH HFY - це компактний поворотний захват Y-подібної форми, що приводиться в дію одним поршнем і поворотним важільним механізмом, пряма альтернатива SMC MHC2. Основні характеристики: посилення крутного моменту важеля для сильного затискного зусилля, великий кут повороту, тонкий корпус для вузького місця встановлення. Ідеально підходить для круглих, вигнутих і неправильних невеликих компонентів, широко використовується в електроніці, апаратному забезпеченні, пластикових деталях і легких складальних станціях.
1. Коробка передач: один поршень штовхає вузол шарнірного важеля для перетворення лінійного руху в поворотний рух типу Y. Конструкція важеля посилює вихідний крутний момент для потужного затиску.
2. Режими роботи
-- HFY: подвійної дії (стандарт) – двонаправлене керування повітрям для відкриття та закриття
-- HFTY: нормально відкриті одинарної дії – затискачі подачі повітря; пружина автоматично відкривається після втрати тиску
3. Кут повороту: Макс відкритий +30°, закритий -10°, загальний ефективний поворот прибл. 40°, забезпечує достатній зазор для підбору деталей.
4. Конструкція: міцний анодований алюмінієвий корпус, високоміцні губки, вбудоване магнітне кільце. Три монтажні поверхні (нижня/бокова/задня). Інтегровані регульовані дросельні заслінки для незалежного регулювання швидкості.
5. Точність позиціонування: повторювана точність позиціонування ±0,02 мм, стабільна для легкого точного збирання.

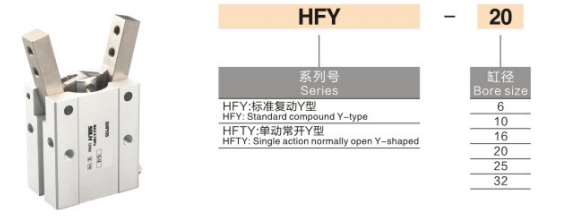

1. Приклад моделі: HFY20-M9BW
|
Відрізок |
Код |
Визначення |
| HFY / HFTY |
Код серії HF |
Y = Y поворотний захват подвійної дії HFTY = нормально відкрита одинарна дія |
|
20 |
Розмір отвору (мм) |
6,10,16,20,25,32 |
| -M9B |
Магнітний перемикач |
M9B (NPN) / M9N (PNP) Ш=1м кабелю; Кабель L=3м |
| Спеціальний суфікс |
Додаткове оновлення |
-X Розширена щелепа -J Пилозахисний чохол |
2. Довідка про стандартне замовлення
HFY25-M9BW Діаметр 25, подвійної дії, оснащений магнітним перемикачем M9BW (кабель 1 м).
|
Параметр Пункт |
Стандартна специфікація |
| Конфігурація щелепи |
2 губки, Y-подібний поворотний рух |
| Режим роботи |
HFY подвійної дії; HFTY односторонньої дії NO |
| Робочий тиск |
HFY: 0,15 ~ 0,7 МПа HFTY: 0,25 ~ 0,7 МПа (оптимально: 0,5 МПа) |
| Доказовий тиск |
1,0 МПа |
| Температура навколишнього середовища |
-20 ~ +70 ℃ (без обледеніння всередині труб) |
| Повторіть точність позиції |
±0,02 мм |
| Максимальна робоча частота |
180 циклів в хвилину |
| Різьба повітряного порту |
Отвір 6: M3×0,5 Отвір 10~32: M5×0,8 |
| Змащення |
Без масла, губки попередньо заповнені довговічною мастилом |
| Монтаж вимикача |
Двосторонні круглі канавки, сумісні з CMSH / DS1-G |
| Варіанти монтажу |
Монтаж на три поверхні знизу, збоку та ззаду |
|
Діаметр (мм) |
Модель |
Кут повороту відкрити/закрити |
Момент затиску (Н·см) |
Макс. розширення щелепи (мм) |
Вага нетто (г) |
|
6 |
HFY6 |
30°/-10° |
10 |
30 |
45 |
|
10 |
HFY10 |
30°/-10° |
32 |
30 |
90 |
|
16 |
HFY16 |
30°/-10° |
75 |
40 |
175 |
|
20 |
HFY20 |
30°/-10° |
125 |
60 |
310 |
|
25 |
HFY25 |
30°/-10° |
210 |
70 |
520 |
|
32 |
HFY32 |
30°/-10° |
350 |
85 |
890 |
⚠️ Важлива примітка: момент затиску зменшується зі збільшенням довжини висунутої щелепи. Коефіцієнт безпеки ≥1,5 повинен бути зарезервований під час розрахунку навантаження.
✅ Надайте пріоритет HFY, якщо:
-- Деталі — це круглі, дугоподібні або неправильні мініатюрні компоненти (електронні термінали, невеликі пластикові корпуси)
-- Потрібен відносно великий кут відкриття (~40°) в межах обмеженого монтажного контуру
-- Розташування обладнання з обмеженнями по висоті/ширині; Y поворотна конструкція економить більше місця ніж паралельні захвати
-- Легке навантаження ≤5 кг, високочастотний цикл, вимагає економічно ефективного приводу
-- Потрібен гнучкий монтаж на трьох поверхнях для компактного спеціального інструменту
|
Елемент порівняння |
Серія HFY |
MHC2 (оригінал SMC) |
| Спосіб передавання |
Один поршень + поворотний важіль |
Кулачок + коромисло |
| Версії дії |
Подвійної дії / одинарної дії НІ |
Подвійної / одинарної дії NC |
| Діапазон гойдалок |
+30°/-10° (загалом ~40°) |
+45°/-15° (загалом ~60°) |
| Момент затиску |
10 ~ 350 Н・см |
15 ~ 420 Н·см |
| Бор Діапазон |
6/10/16/20/25/32 |
6/10/16/20/25/32 |
| Монтажні поверхні |
Три сторони (знизу/збоку/ззаду) |
Дві сторони (знизу/збоку) |
| Рівень вартості |
Вітчизняна альтернатива високої вартості |
Висока імпортна ціна |
| Взаємозамінність |
Подібні монтажні розміри, трохи нижчий крутний момент |
Стандартна оригінальна специфікація з більшим кутом відкриття |
1. Вибір отвору на основі маси заготовки та розширення губок
-- Легке навантаження ≤1 кг → ø6/10; Середнє навантаження 1~5 кг → ø16~32
2. Вибір режиму роботи
-- Загальне безперервне виробництво → HFY подвійної дії
-- Потрібне автоматичне відкриття після відключення електроенергії → HFTY односторонньої дії НІ
3. Монтажна схема
-- Переважний нижній монтаж за замовчуванням; бічне кріплення для вузької ширини; заднє кріплення для транспортних станцій складальної лінії
4. Регулювання швидкості
-- Використовуйте вбудовані регульовані дросельні заслінки, щоб контролювати швидкість обертання та уникати ударів заготовки
5. Позиційний зворотній зв'язок
-- Встановіть магнітні перемикачі CMSH / DS1-G на подвійні канавки для виявлення повністю відкритого та закритого стану
Поворотний пневматичний захват SOLH HFY Y-типу використовує структуру посилення крутного моменту з одним поршнем важеля, доступну у варіантах HFY подвійної дії та односторонньої дії NO HFTY, кріплення на трьох поверхнях із вбудованим дросельним клапаном і слотом для магнітного перемикача, економічно ефективна альтернатива MHC2 для високочастотного збирання круглих і нестандартних дрібних деталей із легким навантаженням у 3C, апаратному та пластмасовому обладнанні для автоматизації.
