Паралельний пневматичний захват лінійної направляючої серії HFZ

Бренд: SOLH від Richge Technology

Огляд продукту

     Серія SOLH HFZ — це високоміцний паралельний захват, оснащений інтегрованою роликовою/кульковою лінійною направляючою, що приводиться в рух подвійним поршнем і синхронним механізмом із рейкою та шестернею. Повністю взаємозамінні з SMC серії MHZ2.

     Доступні три варіанти роботи:

     -- HFZ: подвійної дії стандартного типу

     -- HFSZ: односторонньої дії, нормально закритий (пружинний затискач, утримання при вимкненому живленні)

     -- HFTZ: односторонньої дії нормально відкритого типу (пружинне звільнення, розімкнуте живлення) Підходить для загальних легких і середніх навантажень з точним затисканням, автоматизованою збіркою та роботами кінцевого ефектора.

Основна структура та принцип роботи

  1. Трансмісія: подвійний поршневий + зубчаста рейка та синхронний привід. Дві щелепи забезпечують ідеальний паралельний рух без зміщення або відхилення.

  2. Направляюча система: інтегрована роликова / кулькова лінійна напрямна з установочними штифтами внизу для запобігання зсуву. Чудова жорсткість, висока точність повторення та сильна стійкість до зсувного навантаження.

  3. Режими роботи

     -- HFZ подвійної дії: подача повітря для відкритого/закритого, універсального безперервного виробництва

     -- HFSZ односторонньої дії NC: подача повітря відкриває щелепи; пружинні затискачі при відсіканні повітря (утримання заготовки у вимкненому стані)

     -- HFTZ односторонньої дії НІ: подача повітря закриває щелепи; пружина відкривається при відключенні повітря (автоматичне відключення живлення)

  4. Конструкція: корпус з алюмінієвого сплаву, губки з нержавіючої сталі, вбудоване магнітне кільце. Двосторонні канавки магнітного перемикача; багато монтажних поверхонь: знизу / збоку / через отвір.

  5. Точність позиціонування: ±0,01 мм (отвір 6~25); ±0,02 мм (діаметр отвору 32~40), стабільний при зміні високої частоти.

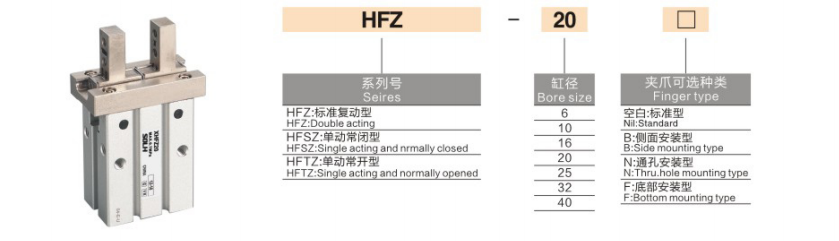

Повне правило кодування моделі

 1. Приклад моделі: HFZ20N-M9BW

 2. Довідка про стандартне замовлення

     HFZ25N-M9BW Отвір 25, подвійної дії, кріплення через отвір, магнітний перемикач M9B з кабелем 1 м.

Універсальні основні технічні характеристики

Довідкова таблиця ходу та сили затиску (0,5 МПа, стандартні губки)

⚠️ Важлива примітка: ефективна сила затиску зменшується зі збільшенням довжини розгинання щелепи L. Перевірка навантаження з коефіцієнтом безпеки ≥1,5 є обов'язковою.

Бажані сценарії застосування

  ✅ Обирайте серію HFZ, якщо:

     -- Потрібна пряма заміна на SMC MHZ2; потрібна функція утримування/вимкнення живлення одноразової дії

     -- Точне паралельне затискання з легким і середнім навантаженням: електроніка 3C, прецизійне обладнання, лиття під тиском, пакувальне обладнання

     -- Висока жорсткість і стійкість до зміщеного навантаження необхідні для кінцевих ефекторів роботів і прецизійних складальних станцій

     -- Гнучке кріплення в різних напрямках: установка через отвір / збоку / знизу для компактного вбудованого механізму

Ключові рекомендації щодо вибору

   1. Виберіть розмір отвору відповідно до ваги заготовки та режиму затискання (зовнішній / внутрішній захват), переконайтеся, що сила затиску ≥1,5 рази перевищує фактичне навантаження

   2.Вибір режиму роботи

     -- Безперервне затискання живлення → HFSZ нормально закритий

     -- Автоматичне вимкнення живлення → HFTZ нормально відкритий

     -- Безперервне масове виробництво без вимог безпеки пружини → HFZ подвійної дії

  3. Вибір кріплення: стандартний різьбовий отвір (порожній) / наскрізний отвір (N) / бокове кріплення (B) для встановлення на платформу або кронштейн

  4. Визначення положення: оснащення -M9□ магнітними перемикачами, двосторонні слоти підтримують 2 перемикачі для зворотного зв’язку по сигналу відкритого та закритого типу

  5. Контроль навантаження на зміщення: обмежте довжину висунення щелепи L, уникайте перевищення допустимого моменту згинання лінійної напрямної

Резюме одним реченням

     Паралельний пневматичний захват із лінійною напрямною SOLH HFZ використовує роликову/кулькову напрямну та синхронний привід із рейковою шестірнею, доступний у варіантах HFZ подвійної дії, односторонньої дії NC HFSZ та NO HFTZ із опціями багаторазового кріплення та високою точністю ±0,01 мм, безпосередня взаємозамінність з MHZ2, ідеальне високоточне затискне рішення для робота EOAT, 3C, обладнання і загальна збірка автоматики.
