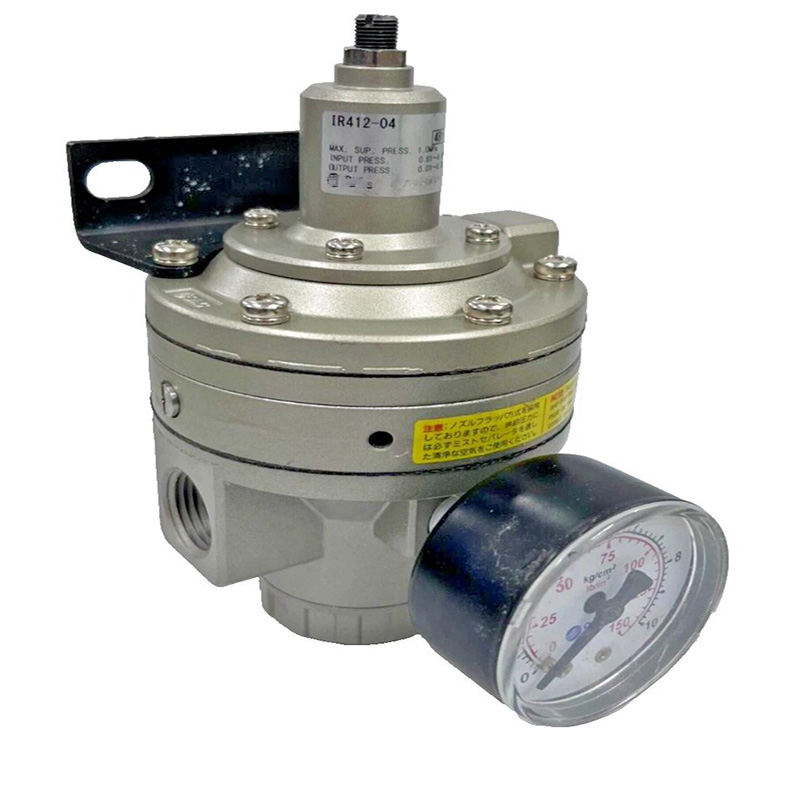

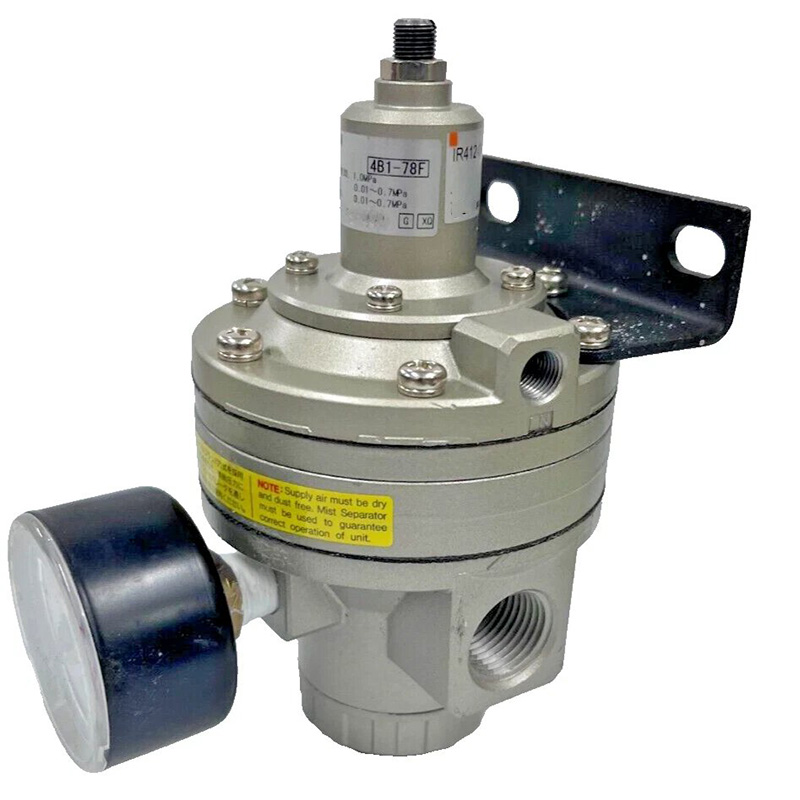

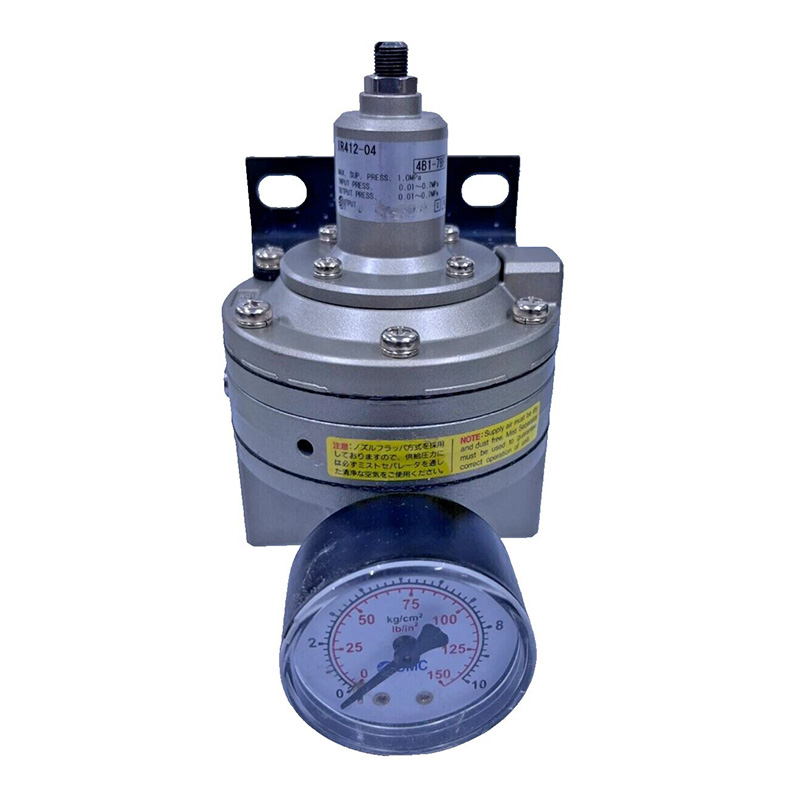

IR412-04-X32 Високоточний пілотний регулятор

Бренд: SOLH від Richge Technology (睿其格科技)

Огляд продукту

     IR412-04-X32 належить до прецизійного стабілізатора тиску з пілотним управлінням великого потоку серії IR. Цей регулятор розроблений для пневматичних робочих умов із важкими вимогами, які вимагають надстабільного вихідного тиску та незначних коливань тиску, повністю взаємозамінних розмірів і продуктивності з оригінальною серією SMC IR412.

1. Основні технічні характеристики

      -- Назва серії: високоточний стабілізуючий регулятор IR412

      -- Повна модель: IR412-04-X32

          · 04: Різьба головного порту Rc 1/2"

          · X32: Спеціальна спеціальна конфігурація, включаючи задній вихлоп, підвищену чутливість і мінімальне постійне споживання повітря

     --Тип конструкції: точний рельєфний регулятор з пілотним керуванням

     --Застосовне середовище: сухе та чисте стиснене повітря

     --Максимальний робочий тиск на вході: 1,0 МПа

     --Регульований діапазон тиску: 0,01 ~ 0,7 МПа

     --Точність контролю

        · Чутливість: 0,2% повної шкали

        · Повторюваність: ±0,5% повної шкали

     --Потік: максимальна пропускна здатність, майже вдвічі більша, ніж у моделі IR201

     --Пропускна здатність вихлопу: надлишковий тиск вихлопу в 5 разів вище, ніж у звичайних прецизійних регуляторів

     -- Стабільне споживання повітря: наднизьке, менше 1 л/хв

     --Робоча температура: -5 ℃ ~ +60 ℃

     -- Вага нетто: прибл. 1,0 кг

     --Варіанти монтажу: монтаж на панелі або кронштейн; манометр, який можна встановити на передній або задній стороні

2. Принцип дії пілотної заслінки

     -- Етап налаштування тиску: поверніть ручку регулювання, щоб стиснути внутрішню пружину та закрити прохід сопла; пілотне повітря штовхає основний золотник для регулювання вихідного тиску.

     -- Ступінь стабільного регулювання: тиск на виході діє на діафрагму, щоб урівноважити натяг пружини, підтримуючи постійний заданий тиск.

     --Етап скидання надлишкового тиску: коли тиск на нижній частині потоку перевищує цільове значення, діафрагма піднімається, щоб відкрити сопло, пілотний тиск миттєво падає, а головний клапан випускає зайве повітря на високій швидкості. Основна перевага: Комбінована структура пілотного керування та рельєфної конструкції забезпечує надшвидку швидкість відгуку, стабільний вихід тиску та видатні характеристики великого потоку.

3. Повне пояснення коду моделі (IR412-04-X32)

     --IR412: Серія баз високоточних регуляторів великого калібру

     --04: Специфікація головного порту Rc 1/2"

     --X32: спеціальна версія оновлення

        · Розташування заднього вихлопу (стандартна версія використовує передній вихлоп)

        · Покращена чутливість відповіді

        · Конструкція з низьким стабільним споживанням повітря

4. Основні переваги продукту

     --Висока точність керування з 0,2% повної чутливості шкали, ідеально відповідний контроль натягу, точне позиціонування та обладнання для дозування рідини.

     -- Великий 1/2-дюймовий порт забезпечує максимальний потік, підтримуючи циліндри з великим діаметром і пневматичні виробничі лінії з великим споживанням.

     -- Миттєва корекція тиску через канал скидання великого обсягу для швидкого усунення коливань вихідного тиску.

     --Енергозберігаюча конструкція зі стаціонарним споживанням повітря нижче 1 л/хв для зменшення довгострокових експлуатаційних витрат.

     --Гнучка схема установки; Манометр і кріпильний кронштейн можуть бути зібрані на передній або задній стороні за потреби.

     -- Задня вихлопна система X32 запобігає забрудненню пилом і масляним туманом для підтримки чистоти робочого середовища.

5. Типові сценарії застосування

     Прецизійне дозування клею та лінії виробництва промислових покриттів Обладнання для контролю натягу плівки, дроту та текстилю для поліграфічної промисловості, літієвих акумуляторів і текстильної промисловості Високошвидкісне обладнання для позиціонування циліндрів, гідравлічні пневматичні преси та автоматизація переміщення Лабораторні вимірювальні прилади та довготривалі схеми утримання тиску Напівпровідники, електронні збірки та точні пневматичні платформи для чистих приміщень

Порівняння продуктивності моделі: IR412 VS IR201 VS ARJ310

Резюме одним реченням

     IR412-04-X32 — це SMC-сумісний великокаліберний прецизійний регулятор із спеціальним заднім вихлопом X32 і наднизьким споживанням повітря, який служить найкращим рішенням для контролю тиску для високоточної подачі, регулювання натягу та систем автоматизації позиціонування.
