5/2-ходовий механічний клапан серії M5 | Хід різьби M5 і клапан ручного керування

Бренд: SOLH від Richge Technology | 5/2-ходовий механічний та ручний регулюючий клапан із пружинним поверненням із різьбою M5 × 0,8

1. Огляд продукту

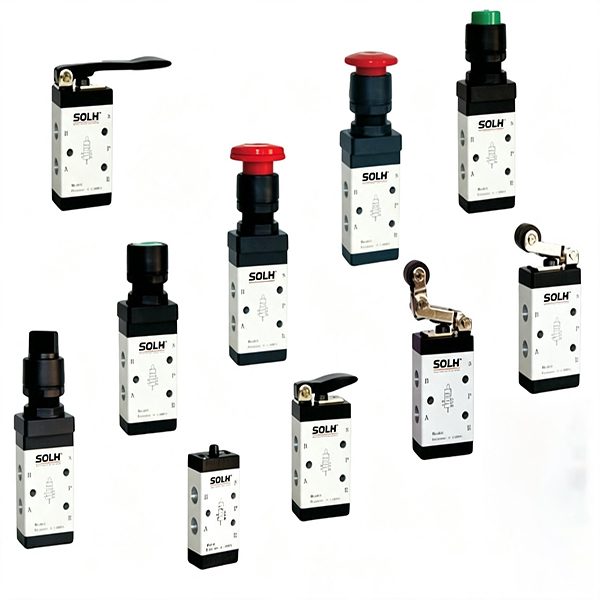

     Серія SOLH M5 є професійною5/2-ходовий механічний клапан золотникового типу з уніфікованим інтерфейсом з дрібною різьбою M5×0,8. Завдяки конструкції без котушок він реалізує реверс повітряного контуру виключно за допомогою зовнішньої механічної сили та автоматичного скидання пружини. Широко застосовується для позиціонування обмеження ходу циліндра, зворотного зв’язку на місці та пневматичного керування пуском і зупинкою обладнання. Повна серія охоплює два основних типи: механічний курок (ролик / плунжер) і ручне керування (кнопка / важіль). Він повністю взаємозамінний із серією AirTAC M5 та універсальними побутовими механічними клапанами для прямої заміни.

  1.1 Визначення стандартного повітряного порту

     • Порт P: Головний вхід стисненого повітря

     • Робочі порти A/B: З’єднання з циліндрами подвійної дії для телескопічного керування

     • Подвійні вихлопні отвори R1/R2: Розташовані збоку вихлопні отвори корпусу клапана, безпосередньо сумісні з установкою мікроглушника для зменшення шуму та запобігання пилу

     • Основна функція: 5/2-стороння конструкція пружинного повернення, автоматично повертається до початкового стану після усунення зовнішньої сили

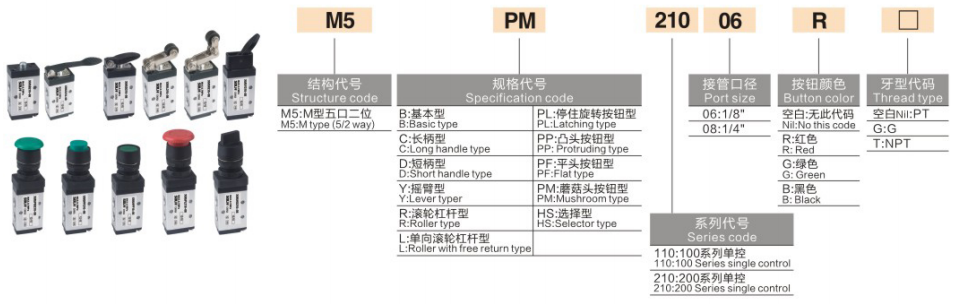

2. Посібник із кодування моделі та вибору типу головки (основа вибору)

 1. Уніфіковане правило кодування: M5【Головний код】-05 (05 означає уніфікований різьбовий порт M5 для повної серії)

 2. Приклад моделі: М5Р-05 | 5/2-ходовий механічний клапан роликового важеля зі стандартним різьбовим портом M5

3. Основні технічні параметри

4. Переваги структурного ядра

     • Збалансована структура золотника: Прийнято збалансовану конструкцію ковзання, вільну від зворотного тиску джерела повітря. Потрібна лише невелика зовнішня сила для завершення дії реверсу з чутливою та легкою роботою.

     • Подвійна розділена вихлопна конструкція: Незалежні двосторонні вихлопні отвори R1/R2 із зовнішнім розташуванням. Безпосередньо встановіть мікроглушники, щоб реалізувати ефективне зниження шуму та пилеізоляцію, забезпечуючи стабільну тривалу роботу.

     • Монтаж під різними кутами: Верхня та нижня частини корпусу клапана зарезервовані для монтажних отворів, які підтримують фіксовану установку під будь-яким кутом для адаптації до різного розташування обладнання.

     • Універсальна взаємозамінність повної серії: Уніфікований загальний розмір корпусу клапана для всієї серії M5, сумісний з тією самою специфікацією колекторної основи для безкоштовної заміни та модульної збірки.

5. Допоміжні аксесуари та основа колектора

     • Основа колектора M5 (M5M): 1F/2F/3F багатоланкові колекторні пластини, реалізують централізовану подачу повітря P-порту, замінюють розрізнені одноклапанні трубопроводи для спрощення схеми схеми.

     • Допоміжні засоби: прямі редукційні фітинги від M5 до G1/8, мікроглушники M5, швидкі з’єднувачі M5 (відповідні повітропроводам φ3/φ4), фіксовані монтажні кронштейни.

6. Відмінність вибору: механічний клапан M5 проти S3

7. Класичні прикладні схеми

     • Контроль обмеження циліндра: Перегородка циліндра запускає роликовий механічний клапан M5R, виводить сигнал пілотного повітря для керування електромагнітним клапаном 4 В, реалізуючи автоматичний реверс, коли циліндр досягає визначеного положення.

     • Ручне керування старт-стоп: Грибовидний кнопковий клапан M5PP безпосередньо керує телескопічним рухом малих циліндрів подвійної дії для ручного керування на місці.

     • Виявлення інструментів складальної лінії: Плунжерний верхній штоковий клапан M5B діє як перемикач виявлення форми на місці для реалізації автоматичного пневматичного логічного запуску для позиціонування інструменту.

Резюме одним реченням

     Серія SOLH M5 — це повнофункціональний 5/2-ходовий механічний клапан з пружинним поверненням з уніфікованою різьбою M5×0,8. Інтегруючи механічне обмеження ходу та кілька режимів ручного керування, він має чутливу дію, довговічність та універсальну взаємозамінність, будучи кращим компонентом мікропневматичного керування для зворотного зв’язку сигналу циліндра та ручного пневматичного перемикання обладнання.
