Стандартний циліндр легкої рульової тяги серії MBB

Бренд: SOLH від Richge Technology

Огляд продукту

     Полегшений стандартний циліндр рульової тяги серії SOLH MBB (серія MB-Z), оновлений наступник традиційної серії MB зі зменшенням ваги на 10%. Оснащений квадратними торцевими кришками, регульованими двосторонніми повітряними подушками та великою кількістю варіантів кріплення. Широко використовується в загальному обладнанні автоматизації з умовами середньої швидкості, високої частоти та середнього навантаження. Установчі розміри відповідають стандарту ISO 15552 і є взаємозамінними з циліндрами рульової тяги конкуруючих брендів.

Основна структура та функції

   1. Конструкція: круглий алюмінієвий ствол, внутрішні стяжки, квадратні торцеві кришки, регульована повітряна подушка на обох кінцях, висока структурна жорсткість.

   2. Матеріал: жорсткий анодований алюмінієвий ствол, високоміцні литі торцеві кришки, твердий хромований поршневий шток, високоміцні стяжні тяги, зносостійкі та тривалий термін служби.

   3. Варіанти операцій

     -- MBB: однострижневий подвійної дії (без вбудованого магніту)

     -- MDBB: однострижневий подвійної дії (вбудоване магнітне кільце для автоматичного перемикання)

     -- MBW/MDBW: подвійний стрижень подвійної дії, чудова антиторсійна продуктивність

   4. Подушка: незалежно регульована повітряна подушка з обох кінців, ефективно зменшує удар, вібрацію та шум.

   5. Встановлення датчика: попередньо оброблені канавки для магнітних автоматичних перемикачів M9B/A93/M9BW для визначення положення поршня.

   6. Полегшене оновлення: оптимізована геометрія торцевої кришки, на 10% легша за стару модель MB, легша збірка та транспортування.

   7. Стандартна сумісність: стандарт кріплення ISO 15552, пряма взаємозамінність між брендами.

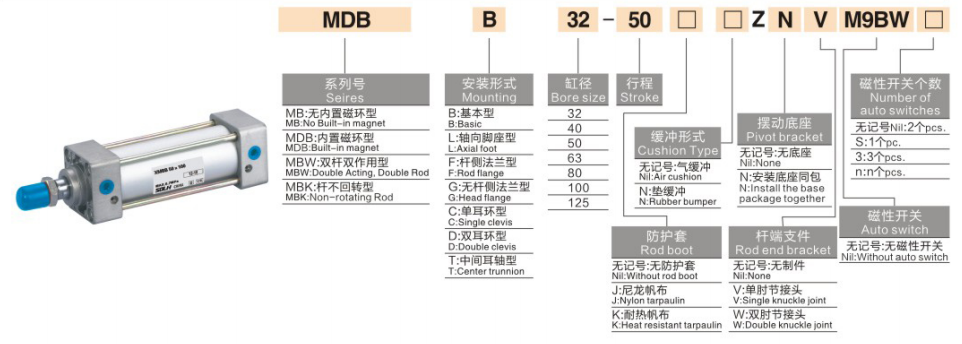

Повне правило кодування моделі

   1. Приклад моделі: MDBB40-100Z-M9BW

   2. Приклади стандартного замовлення

     -- MBB50-200Z: Bore50, stroke200, легка базова модель без магніту

     -- MDBB63-150Z-LB: Діаметр 63, хід 150, вбудований магніт, кріплення на ніжці

     -- MDBB80-300Z-FA: Діаметр 80, хід 300, кріплення фланця з боку штанги

Основні технічні характеристики

Теоретична сила тяги та тяги при 0,5 МПа (один стрижень, одиниця: N)

 1. MBB / MDBB подвійної дії

Типи монтажу та похідні моделі

   1. Варіанти монтажу

     -- B Базовий тип: пряме встановлення через торцеву кришку через отвори

     -- Кріплення для ніг LB: стійке горизонтальне встановлення для важкого навантаження

     -- Фланець FA/FB: фланець з боку штанги/з боку головки для вертикального монтажу

     -- C/D Clevis: одинарна/подвійна скоба для шарнірного поворотного руху

     -- T Цапфа: кріплення середньої цапфи для механізму повороту

   2. Головний похідний ряд

     -- MBB/MDBB/MBW: стандартний однострижневий немагнітний/магнітний і двострижневий циліндр

     -- MBK/MDBK: Необертовий штоковий циліндр для запобігання скрученню поршневого штока

     -- -XB6 Високотемпературний тип: Робочий діапазон -20~+150 ℃

     -- - Поршневий шток XC6 з нержавіючої сталі: для помірного корозійного та вологого середовища

3-етапний посібник із швидкого вибору

   1. Вибір отвору: обчисліть необхідну тягу на основі фактичного навантаження, зарезервуйте запас безпеки ≥50%. Пріоритет MBB для загальної автоматизації середньої швидкості та середнього навантаження.

   2. Підтвердження ходу: додайте запас безпеки 10~20 мм до ефективного ходу. Максимальний стандартний хід 1000 мм, налаштований до 1500 мм.

   3. Зіставлення конфігурації

     -- Визначення положення: виберіть модель вбудованого магніту MDBB, відповідайте автоматичним перемикачам M9B/A93.

     -- Кріплення: кріплення на ногу LB для горизонтального важкого навантаження; Фланець FA кращий для вертикального монтажу.

     -- Спеціальні умови: виберіть -XB6 для високотемпературного, -XC6 нержавіючий стрижень для корозійного середовища.

Резюме одним реченням

     Полегшений стандартний циліндр рульової тяги SOLH MBB відповідає стандарту ISO15552, оснащений регульованою повітряною подушкою та декількома методами монтажу, що є ідеальним лінійним приводом загального призначення для високочастотних виробничих ліній середнього навантаження.
